内燃机活塞连杆组件结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-10 ID:447497
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案

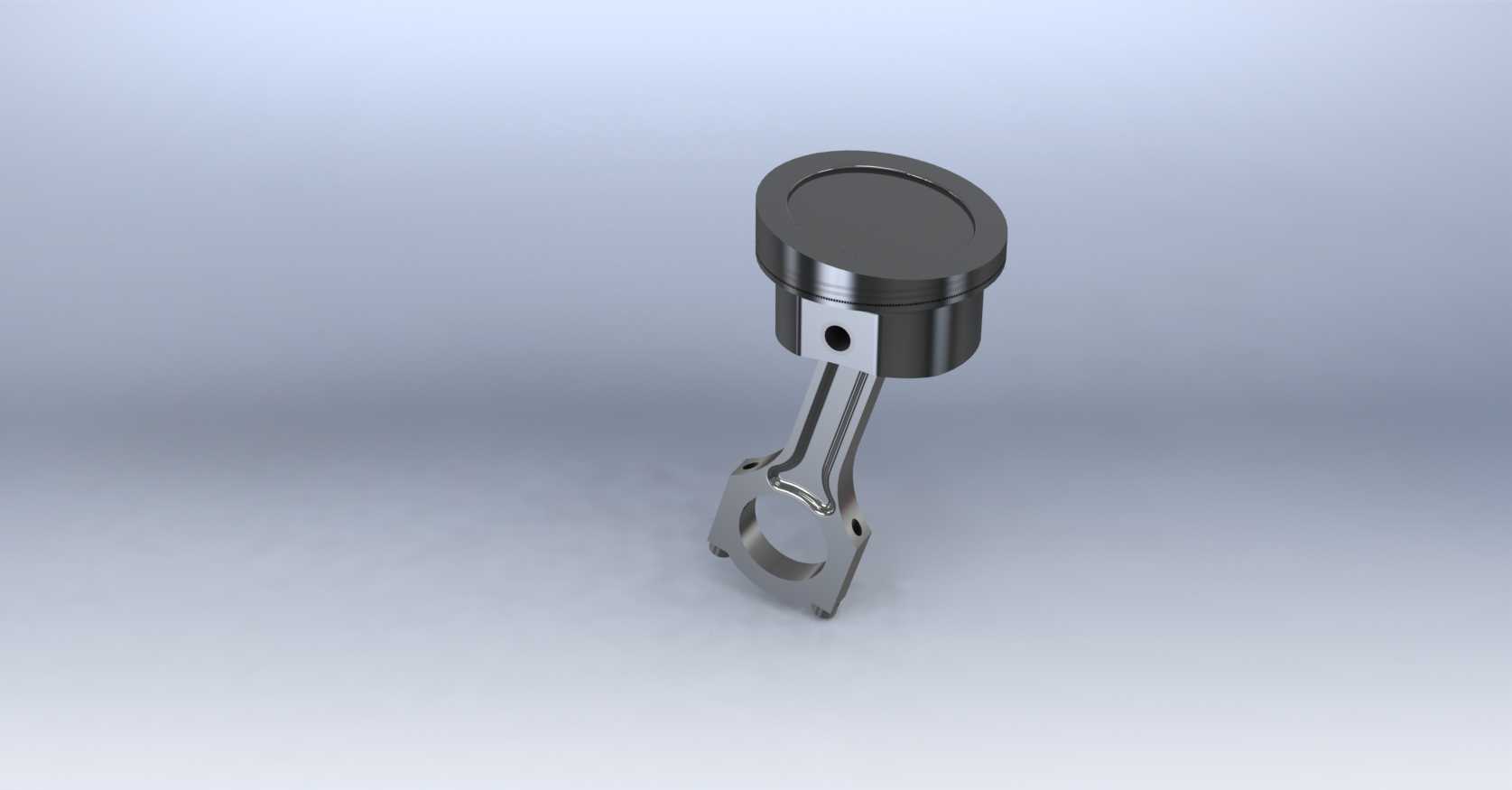

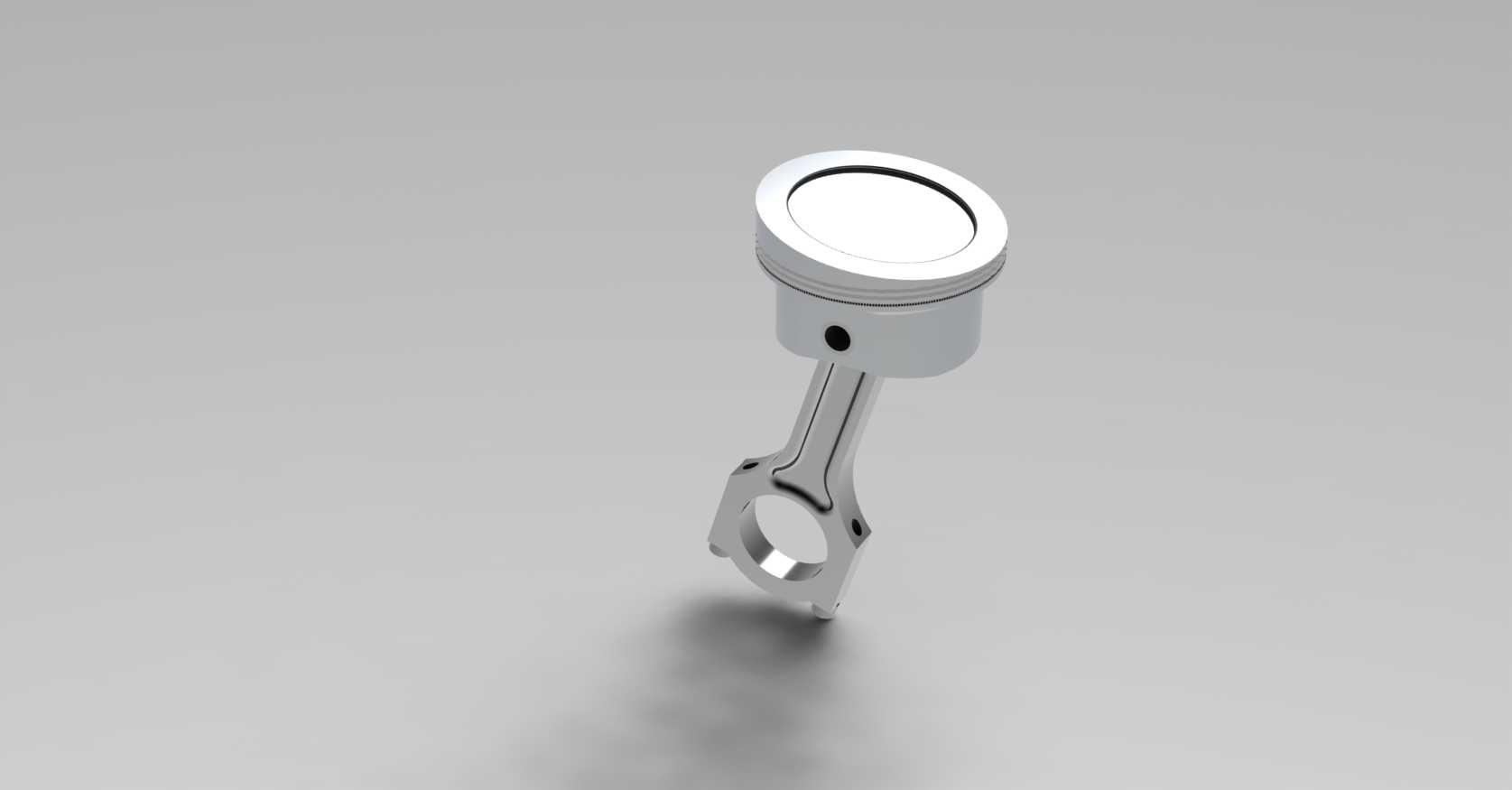

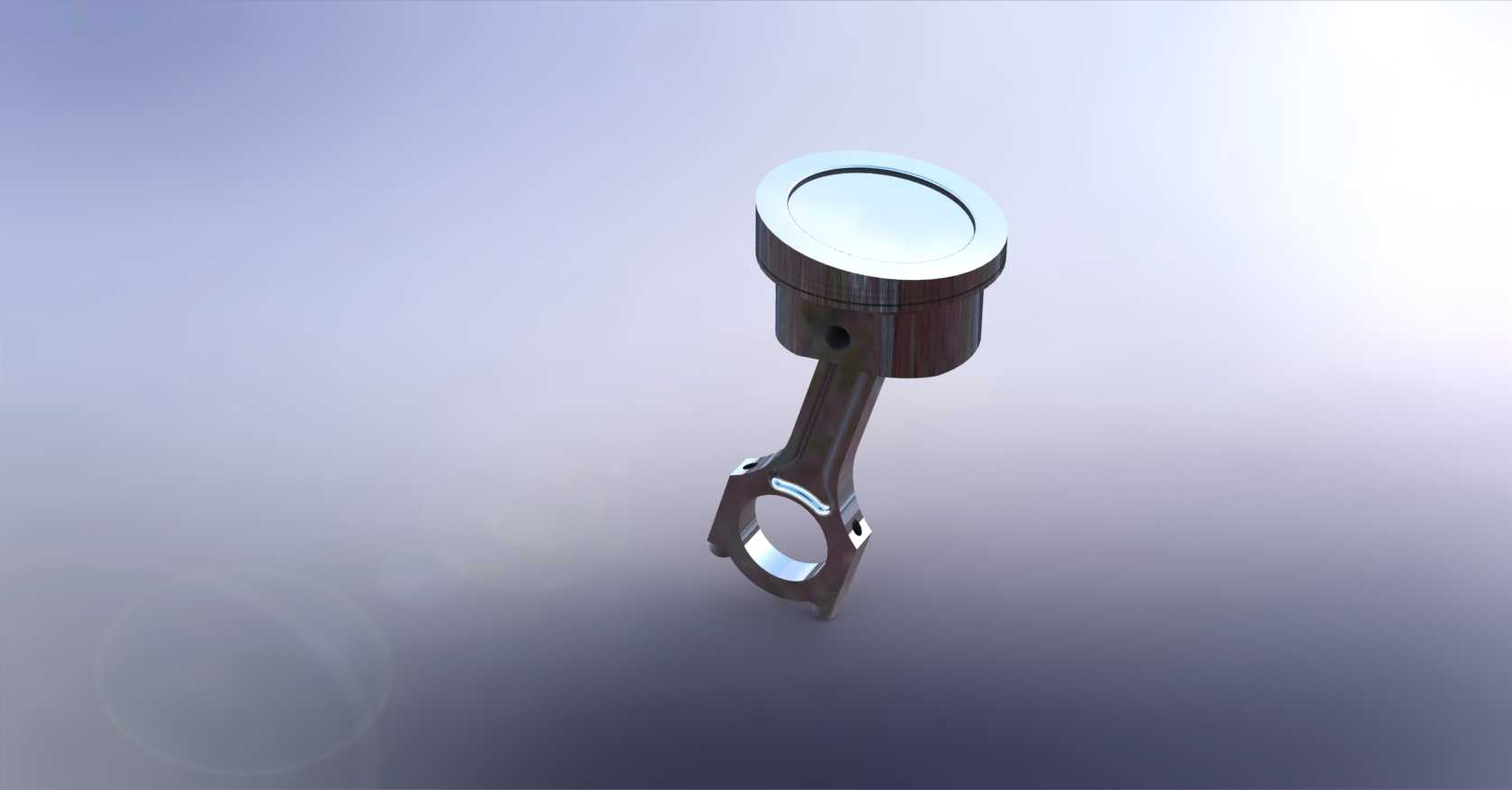

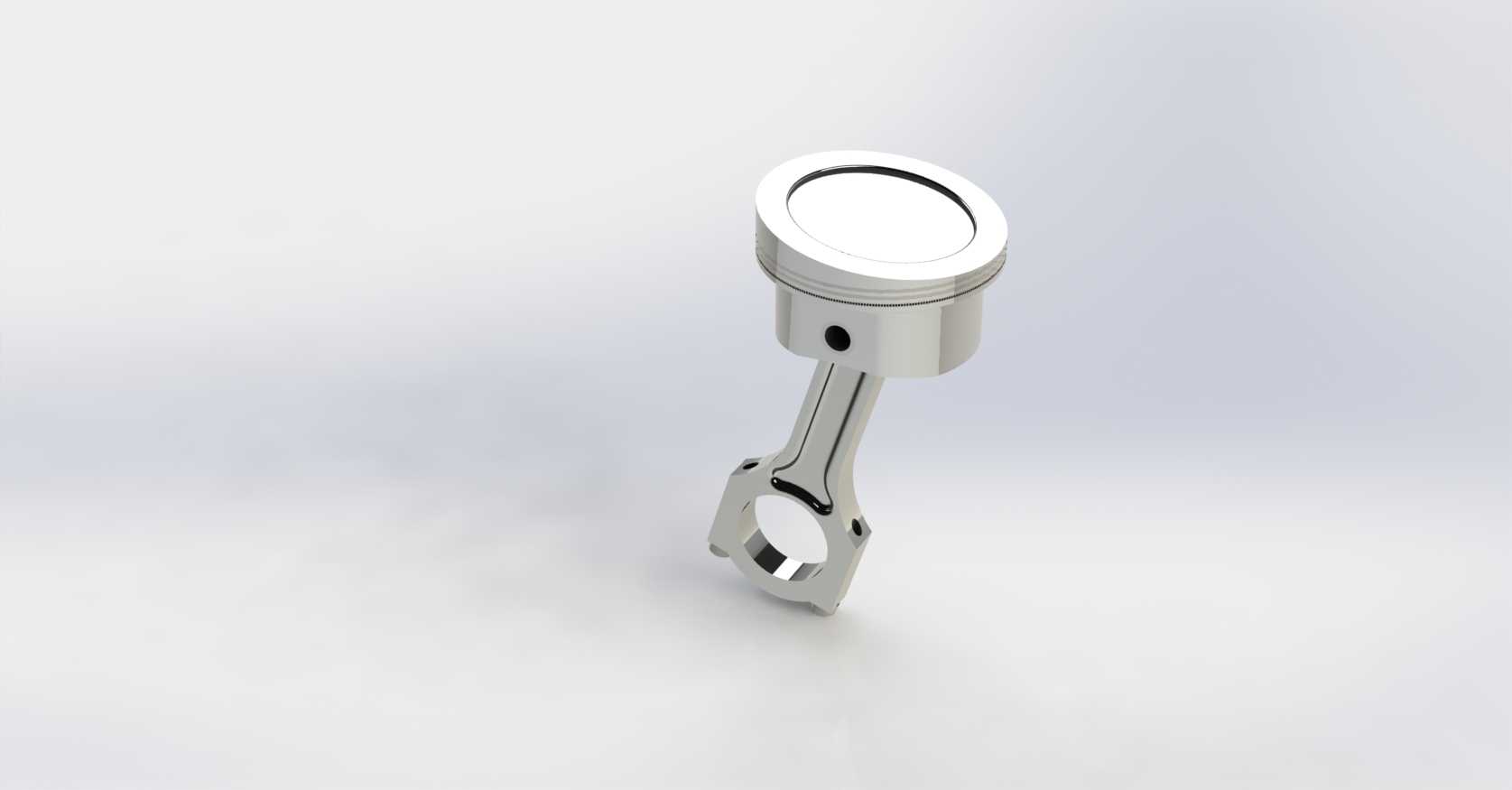

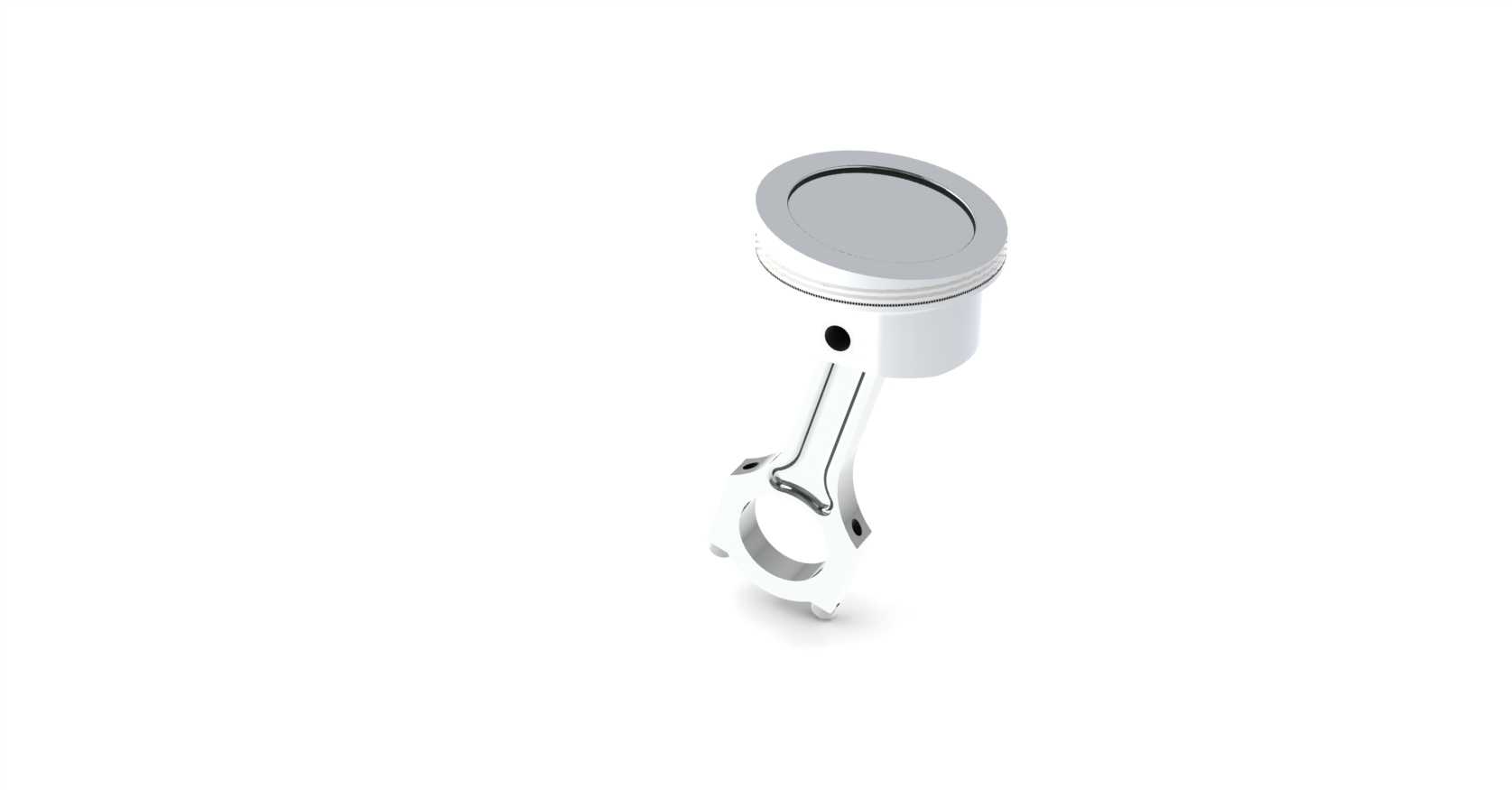

  这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件,主要承担燃烧室燃气压力传递、往复直线运动向旋转运动转换的核心功能,广泛适配小排量四冲程汽油机、通用小型动力设备的动力输出单元,在摩托车、通用发电机组、小型园林机械的动力系统中都能见到同结构部件的应用。从实际工况适配角度看,活塞头部设计了三道环槽结构,最上方两道为气环安装位,最下方为油环安装位,气环主要承担燃烧室密封作用,避免高温高压燃气从活塞与气缸壁的间隙窜入曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞顶部采用平顶设计,这种结构的优势在于加工工艺简单,受热面积相对更小,能够在压缩行程中形成合适的挤流效果,

  优化燃烧室的油气混合效率,同时平顶结构的应力分布更均匀,在高频往复运动中不容易出现应力集中导致的头部开裂问题。活塞销孔采用全浮式设计的适配结构,销孔内部预留了足够的配合间隙,能够保证活塞销在工作温度升高后,既可以在连杆小头衬套内转动,也可以在活塞销孔内小幅转动,让活塞销的磨损均匀分布在整个圆周表面,大幅提升部件的使用寿命。连杆部分采用工字形截面结构,这种截面设计是在保证连杆整体强度、刚度满足工况要求的前提下,尽可能降低连杆自身的往复运动质量,减少曲轴工作过程中需要平衡的往复惯性力,对于提升内燃机的最高工作转速、降低整机振动水平有明显作用。连杆大头采用分体式结构,拆分面为平切口设计,适配轴瓦安装定位需求,

  能够保证连杆与曲轴连杆轴颈的可靠连接,同时连杆杆身到大小头的过渡位置都采用了大圆角过渡设计,避免截面突变造成的应力集中,在承受爆发压力冲击与往复惯性力交变载荷时,减少疲劳断裂的风险。从安装边界尺寸来看,活塞的外径尺寸与对应气缸内径保持严格的配合公差,常温下活塞裙部设计为微椭圆形,长轴垂直于活塞销孔轴线方向,因为活塞工作时销孔方向的金属堆积更多,热膨胀量更大,常温下的椭圆设计能够保证活塞达到工作温度后,裙部整体趋近正圆形,避免出现拉缸、卡滞的故障。活塞的总长度设计需要平衡压缩比适配与运动干涉风险,既要保证活塞到达上止点时的余隙高度符合燃烧室设计要求,也要保证活塞到达下止点时,活塞裙部不会撞击曲轴平衡块,

  同时活塞环开口位置不会滑出气缸套工作面。连杆的中心距尺寸直接决定了内燃机的压缩比与活塞行程参数,中心距的公差需要严格控制在极小范围内,否则会造成多缸机各缸压缩比不一致,导致整机运转抖动、动力输出不均。连杆大小头的孔位平行度、同轴度公差要求极高,若平行度超差,会造成活塞在气缸内偏磨,不仅会加快气缸壁与活塞环的磨损速度,还会导致密封性能下降,出现动力不足、烧机油等故障。在实际装配场景中,这套组件需要与活塞销、活塞环、连杆轴瓦、连杆螺栓等标准件配合使用,装配时活塞环的开口位置需要相互错开一定角度,避免开口对齐造成漏气;连杆螺栓需要按照规定扭矩与转角法拧紧,保证预紧力符合设计要求,防止工作过程中螺栓松动造成连杆脱落打坏机体的严重故障。从设计思路层面,这套结构优先平衡了可靠性与轻量化的需求,没有采用过于复杂的异形结构,兼顾了量产加工的工艺性,活塞裙部预留的膨胀量、连杆的截面参数都是经过往复惯性力计算、强度校核后确定的,能够在额定转速范围内稳定承受燃气爆发压力的冲击,同时将往复运动的惯性载荷控制在曲轴平衡机构可抵消的范围内,减少整机的振动与轴承载荷。在日常的设备维护场景中,这类组件的磨损检查主要集中在活塞环槽的磨损量、活塞销孔的配合间隙、连杆大小头的磨损量、连杆杆身的变形量几个维度,当活塞环侧隙超过设计阈值、连杆出现弯曲扭曲变形时,就需要及时更换组件,避免故障扩大造成动力核心部件的整体损坏。
