带安装支架的工业重载万向脚轮结构

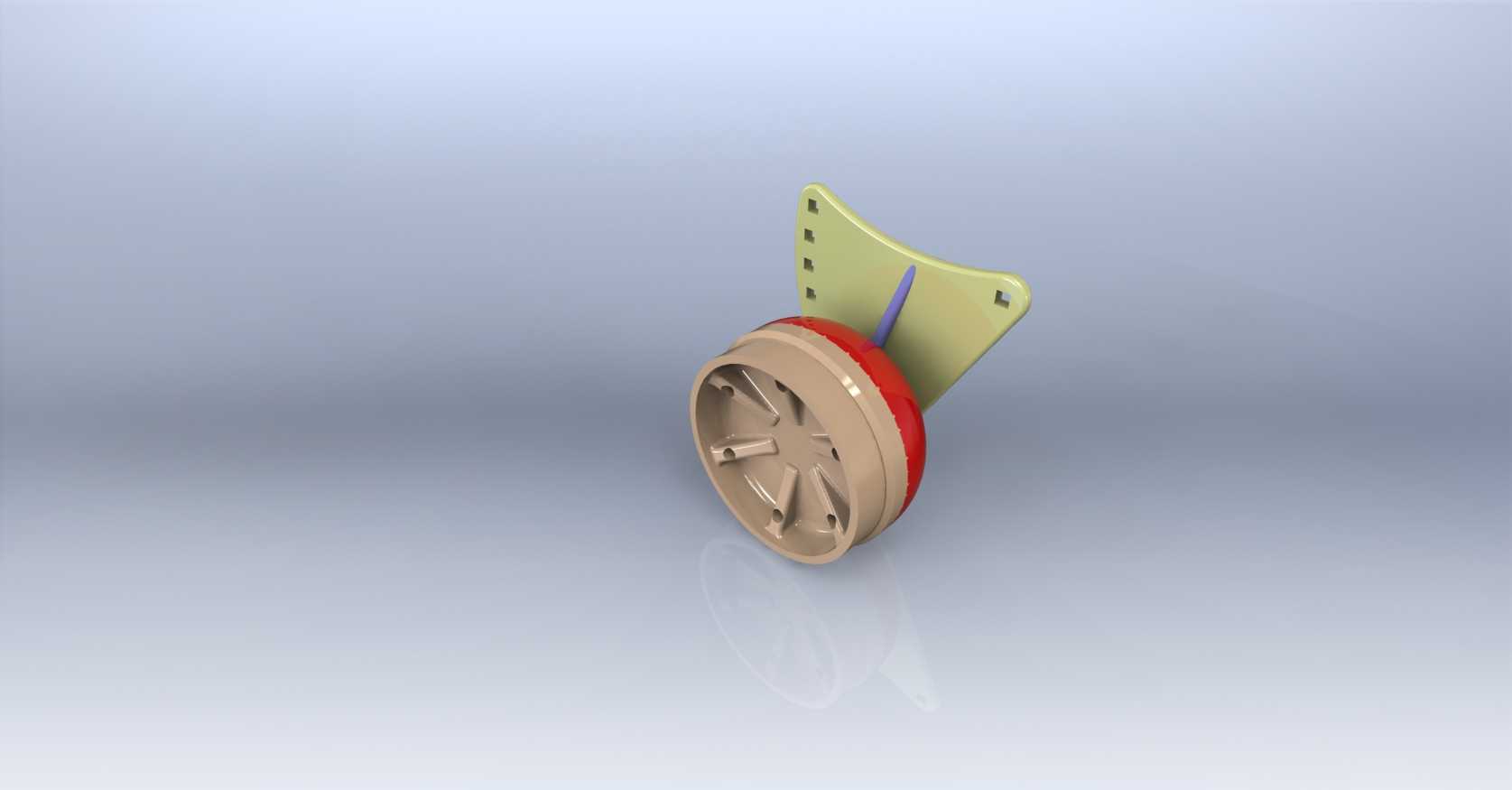

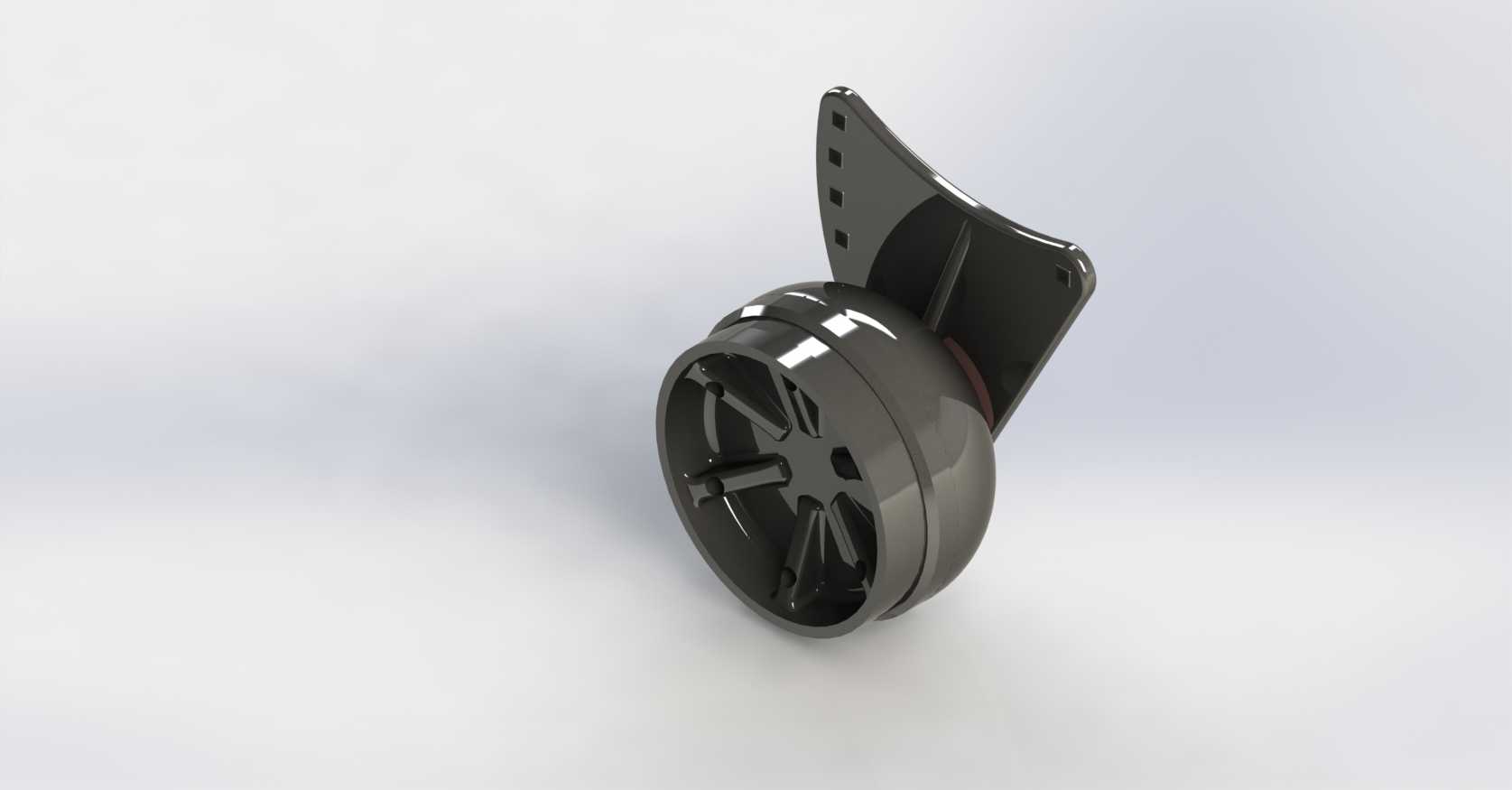

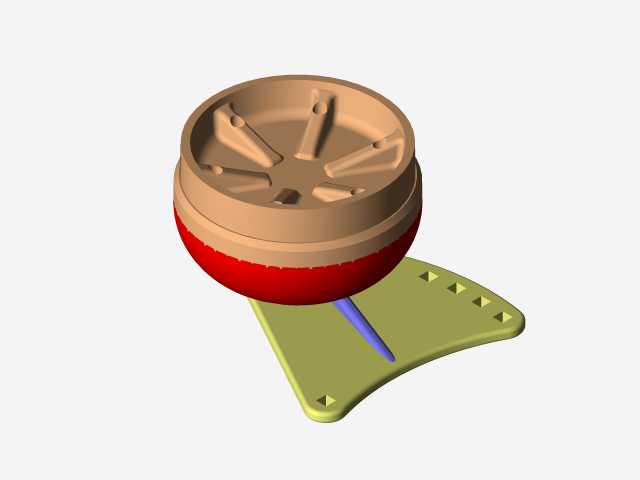

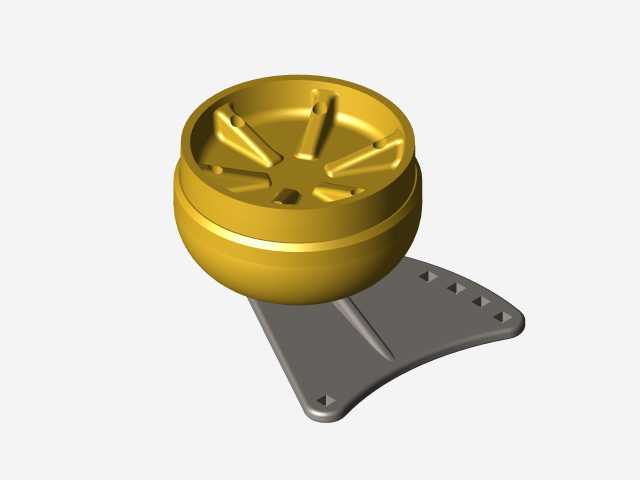

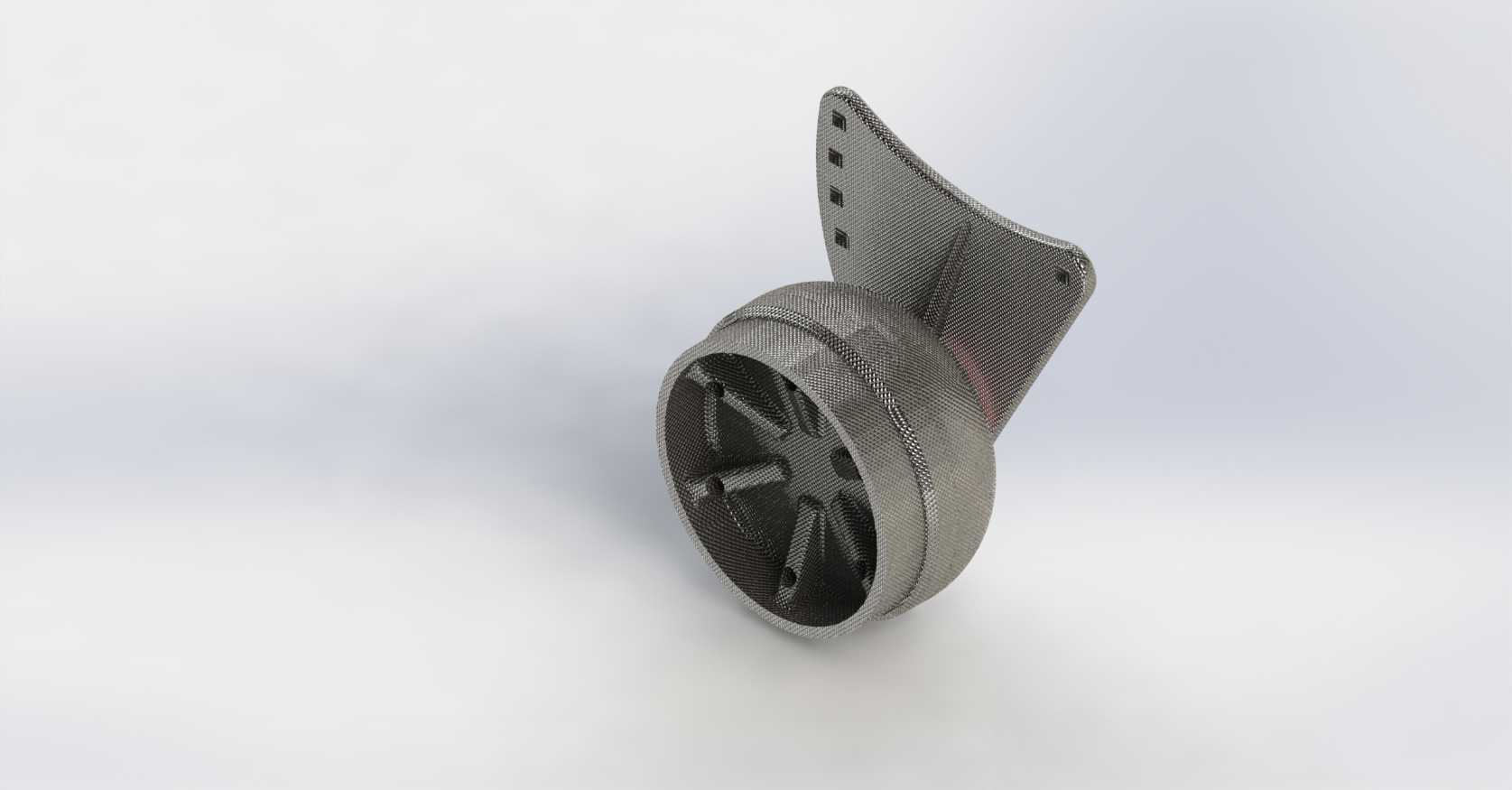

　　在车间周转工装、重型移动货架、工业设备移载平台的设计场景中，行走支撑部件的选型直接决定了整套移动机构的负载能力、转向灵活性与长期使用可靠性，这款带一体式安装支架的脚轮结构，正是针对中重载移动场景开发的行走支撑组件。从结构设计逻辑来看，该脚轮采用轮体与安装支架一体化集成的设计思路，轮体部分采用封闭式轮毂结构，轮毂内部预留了轴承安装位，可适配标准深沟球轴承实现轮体的低阻力转动，轮缘部分做了圆弧过渡处理，既可以降低滚动过程中与地面的接触应力，也能在经过小幅度地面凸起、缝隙时减少卡滞概率，避免硬冲击传递到上部承载设备。安装支架部分采用带加强筋的弯折成型结构，支架与轮体的连接位做了加厚处理，转向回转中心与轮体中心保持合理的偏心距，

　　这个偏心距的取值经过反复校核，既保证转向时不需要过大的操作力矩，也不会在设备高速移动时出现轮体摆振的问题，支架上的安装孔位按照通用安装间距设计，可直接适配多数工业设备底部的标准安装面，不需要额外加工转接板就能完成装配。从安装边界来看，支架顶部的安装面为平面结构，三个安装孔呈三角形分布，相比双排四孔的安装方式，三角形布局对安装面的平面度公差容忍度更高，即使设备底部安装面存在小幅加工误差，也能保证支架安装后不会出现附加内应力，避免长期受力后支架出现焊缝开裂或者变形的问题；轮体的回转半径经过严格控制，当支架旋转到最大偏转角度时，轮体边缘不会与支架本体、上部设备的底部结构发生干涉，预留的安全间隙足够容纳常规工况下的轮体形变、杂物卡入空间，

　　不需要在设计配套设备时额外预留过大的避让空间。在实际使用场景中，这类脚轮通常应用在单轮负载300-800kg的移动设备上，比如生产线旁的重型工具柜、自动化设备的可移动机架、仓储环节的重型周转台车，轮体的封闭式结构可以有效阻挡车间内的铁屑、灰尘进入轴承部位，减少日常维护的频次，支架表面的成型加强筋从安装面一直延伸到轮轴支撑位，在承受侧向冲击力的时候，比如设备移动过程中撞到轨道侧边、地面凸起，加强筋可以分散应力集中点，避免支架根部出现断裂问题。设计过程中针对轮体与支架的连接轴做了防脱出设计，轴端采用卡簧加挡圈的双重固定结构，即使设备在颠簸路面长距离移动，连接轴也不会出现松脱移位的问题，轮体内部的轴承位两侧预留了密封圈安装槽，

　　装配时加装接触式密封圈后，可以在多粉尘、有少量切削液飞溅的机加工车间环境下使用，不需要频繁拆解保养轴承。从受力传递路径来看，上部设备的负载通过安装面传递到支架本体，再通过两侧的轮轴支撑位传递到轮轴，最终由轮体均匀传递到地面，整个传力路径没有出现截面突变的位置，所有转角位置都做了圆角过渡处理，从根源上减少了应力集中带来的结构失效风险，支架的安装面与轮轴的平行度公差控制在合理范围内，保证轮体着地时整个轮面可以均匀接触地面，不会出现偏磨导致的轮体寿命缩短、移动阻力增大的问题。针对不同的使用场景，该结构的轮体部分可以替换不同材质的外圈，比如需要静音的车间环境可以选用聚氨酯外圈，需要耐高温的烘烤场景可以选用酚醛树脂外圈，需要高承载的重型场景可以选用铸铁外圈，核心的支架与连接结构不需要做改动就能适配，具备很强的场景通用性。在三维建模过程中，所有配合面都按照实际加工公差做了预留，轴承安装位、轮轴配合位、安装孔位的尺寸都符合通用机械设计标准，设计人员在做整套设备建模时，可以直接调用该模型完成总装，不需要重新绘制脚轮结构，也不需要反复核对安装干涉问题，能有效缩短移动类设备的设计周期。
