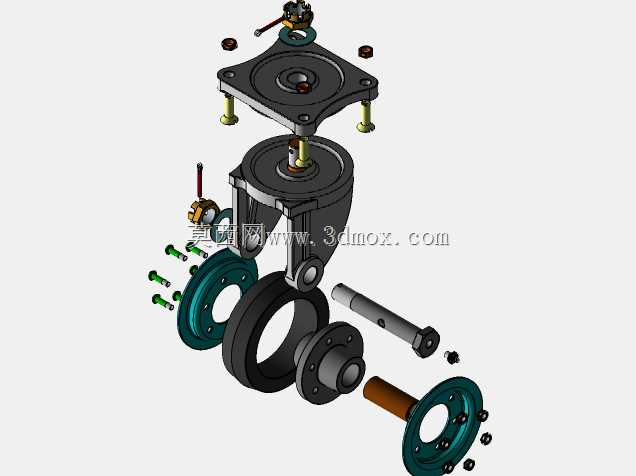

重载万向带刹脚轮爆炸结构展示

　　在工业物流周转、重型设备移位、工装平台移动的场景里，脚轮是决定移动顺畅度与停靠稳定性的核心部件，这套拆解结构完整呈现了重载型万向带刹脚轮的全部组成逻辑，能帮结构设计人员快速理清各部件的配合关系与受力传递路径。从实际使用场景来看，这类脚轮通常适配1-3吨级的移动工装架、重型设备机柜、自动化线边周转车，既需要满足车间地面、环氧地坪、硬化水泥路面的行走需求，也要能在设备停靠、工位固定时提供可靠的锁止能力，避免作业过程中设备移位引发安全隐患。

　　整套结构的安装边界从顶部方形安装法兰开始，法兰板上预留四个对称分布的螺栓过孔，孔位间距遵循通用工业脚轮安装尺寸规范，可直接适配市面多数标准脚轮安装座，不需要额外做安装板改型，法兰板下方通过推力轴承与转向支架连接，转向支架采用铸钢材质一体成型，承担垂直方向的载荷同时，可实现360度水平方向旋转，保证脚轮的万向转向能力。转向支架的刹车拨杆组件集成在支架侧方，拨杆下压时，刹车块会同时抵接轮面与转向齿圈，实现行走与转向的双重锁止，避免单刹轮面时脚轮仍可转向移位的问题，拨杆抬起时刹车块完全脱离接触，不会对正常行走造成额外摩擦阻力。

　　轮体部分采用铁芯聚氨酯材质，轮芯为铸铁结构提供足够的径向承载能力，外层聚氨酯包胶兼顾行走静音性与地面防护能力，不会在环氧地坪上留下压痕或划痕。轮体通过中心轮轴与转向支架连接，轮轴两端设置耐磨衬套与防尘密封圈，衬套采用铜基石墨自润滑材质，不需要定期加注润滑脂即可保证轮体转动顺畅，密封圈可阻挡车间内的粉尘、切削液、金属碎屑进入转动配合面，延长部件使用寿命。轮体两侧设置的防尘端盖通过螺栓固定在转向支架上，既可以遮挡内部转动结构避免杂物卷入，也能对轮轴起到轴向定位作用，防止轮轴在长期受冲击载荷时出现窜动。

　　从设计思路来看，这套结构优先考虑了重载工况下的可靠性，所有受力部件的壁厚都做了加强处理，螺栓连接部位都预留了足够的啮合长度，避免长期受交变载荷出现螺纹滑牙、部件断裂的问题。转向部位的推力轴承采用满装滚针结构，相比普通滚珠轴承能承受更大的轴向载荷，适配重型设备的重压需求，同时转向阻尼适中，推动设备转向时不会出现卡滞或转向过于灵活导致的方向跑偏问题。刹车机构的传动杠杆做了力比优化，操作人员用脚轻踩拨杆即可完成锁止，不需要施加过大的踩踏力，解锁时抬脚轻拨拨杆即可复位，操作便捷性符合车间作业的人机工程要求。

　　安装尺寸方面，顶部安装法兰的边长、安装孔距、法兰板到底部安装面的高度都遵循行业通用规格，替换原有同规格脚轮时不需要调整设备底部的安装结构，直接替换即可使用。轮体直径适配常见的障碍通过需求，可轻松越过车间地面的接缝、小型线缆槽、地面凸起等障碍，不会出现轮体卡滞导致设备推移受阻的问题。各连接螺栓的规格统一，日常维护时不需要准备多种规格的拆装工具，拆卸轮体清理缠绕的杂物、更换磨损包胶轮时操作便捷，可有效降低后期维护的时间成本。

　　在结构细节上，所有金属部件的边角都做了倒角处理，没有尖锐的毛刺棱角，避免安装和维护过程中划伤操作人员。轮轴与支架的配合部位设置了防转卡槽，避免轮轴在轮体转动时跟随转动磨损支架安装孔。刹车块采用耐磨橡胶材质，与轮面接触时摩擦力充足，长期频繁刹车也不会出现过快磨损，更换刹车块时不需要拆解整个脚轮结构，仅需拆下侧方固定螺丝即可完成替换，维护难度低。整套结构的受力传递路径清晰，垂直载荷从顶部安装法兰传递到转向支架，再通过轮轴传递到轮体最终分散到地面，转向时的水平力通过推力轴承均匀分散，不会出现局部应力集中导致的部件过早疲劳损坏，完全能满足工业场景下高频次移动、重载承载的使用需求。
