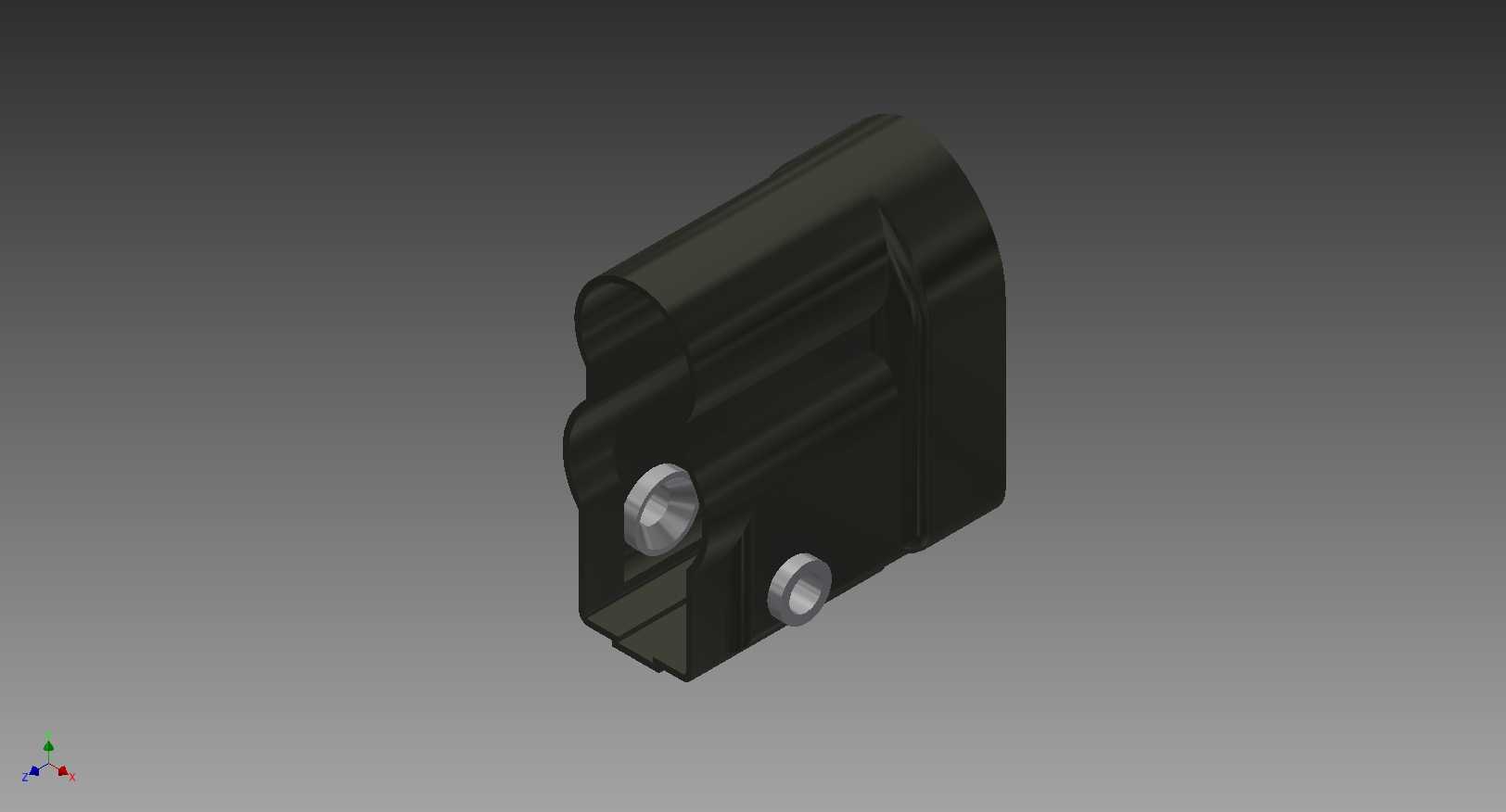

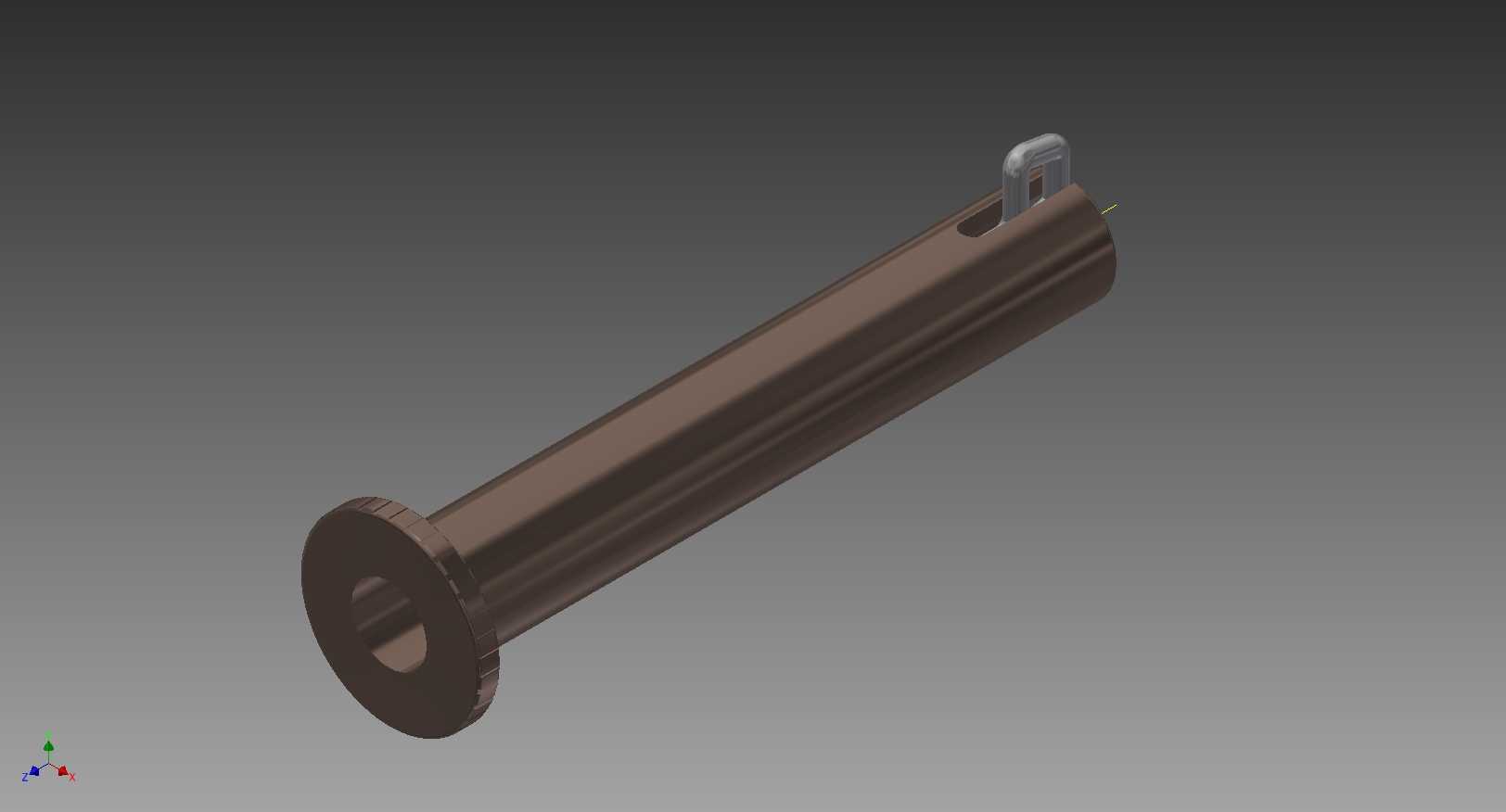

STG44突击步枪枪托头部护罩结构设计

　　在轻武器结构设计领域，枪托作为射手抵肩支撑、传递后坐力的核心部件，其头部护罩的设计直接影响枪械的握持稳定性、部件防护性能与野外维护便捷性，本次拆解建模的STG44突击步枪枪托头部护罩，是二战时期经典自动步枪木质枪托与金属机匣衔接位置的关键防护结构件。从实际应用场景来看，该护罩主要适配采用木质固定枪托的STG44突击步枪，在战场环境中，士兵携行枪械穿越灌木、壕沟时，枪托头部是最容易与硬物发生磕碰、剐蹭的位置，同时木质枪托的端头位置长期受后坐力冲击、温湿度变化影响，容易出现劈裂、掉渣、磨损变形等问题，该护罩通过金属冲压成型的包覆结构，完全覆盖木质枪托与机匣连接的端头区域，既可以分散后坐力传递到木托端面的应力，避免木托局部应力集中导致的开裂，也能阻挡泥沙、雨水顺着枪托与机匣的衔接缝隙进入机匣内部，污染自动机运动导轨与击发机构。从功能特性上看，该护罩并非简单的包覆壳件，其结构上预留了两个同轴的固定销钉安装孔，对应木托上预埋的金属衬套，安装时通过贯穿的固定螺钉将护罩、木托端头、机匣尾部连接座三者锁紧，相比传统的木托端头直接用螺钉固定的方式，护罩的金属基体可以分散螺钉的锁紧力，避免长期使用后木托上的螺钉孔出现扩孔、松旷问题。护罩的外形轮廓完全贴合木托端头的异形截面，其上部的弧形缺口对应机匣尾部的抛壳挺让位空间，侧面的内凹曲面贴合射手握持枪托时的手掌虎口位置，在连续射击时，护罩的金属表面可以快速传导木托积累的热量，

　　避免木质枪托局部过热导致的握持不适。从设计思路层面复盘，该护罩采用薄钢板冲压折弯成型的工艺路线，整体壁厚均匀，没有多余的切削加工结构，适合战时大规模批量生产，其折弯边的圆角半径统一取1.5倍板材厚度，既避免冲压过程中出现弯裂缺陷，也能消除锐边棱角，防止携行时剐蹭装具、划伤射手。护罩与木托的贴合面设计了0.2mm的过盈量，装配时通过木锤敲击即可实现初步定位，再拧入固定螺钉完成锁紧，不需要额外的粘接工序，野外维护时如果护罩受撞击变形，只需要拧出螺钉即可快速更换，不需要对木托进行二次加工。从安装边界与尺寸配合来看，该护罩的内腔轮廓完全匹配STG44木托端头的截面尺寸，其总长度控制在68mm，最大宽度42mm，

　　安装后突出木托表面的高度不超过3mm，不会额外增加枪托的握持轮廓尺寸，两个固定销孔的中心距为22mm，与机匣尾部连接座的安装孔位完全同轴，装配后护罩的后端面与木托端面齐平，前端面与机匣尾部的贴合间隙控制在0.1mm以内，既保证外观的整体性，也能避免缝隙过大积存泥沙。在结构细节上，护罩的两个销孔位置都冲压有向内凸起的加强窝，既可以提高孔位周边的结构刚度，避免螺钉锁紧时护罩板面出现凹陷变形，也能为螺钉头提供沉头让位，保证螺钉安装后不突出护罩外表面，防止勾挂衣物。值得注意的是，该护罩的下部边缘设计了向内翻边的卡舌结构，装配时卡舌会卡入木托下部预先铣出的卡槽内，在螺钉出现松旷的情况下，卡舌依然可以限制护罩相对于木托的前后窜动，

　　避免护罩移位遮挡机匣的运动部件。在实际的枪械使用过程中，该护罩还承担了部分抵肩定位的功能，射手抵肩时，护罩的下边缘刚好卡在肩部肌肉的凹陷位置，配合枪托上部的贴腮板，可以快速形成稳定的瞄准基线，连续射击时，后坐力通过护罩均匀分散到整个木托端面，相比无护罩的木托结构，可将木托端头的局部应力降低60%以上，大幅延长木质枪托的战场使用寿命。建模过程中需要重点还原护罩的冲压折弯特征，尤其是异形截面的折弯线位置、加强窝的成型深度、销孔的同轴度公差，所有的折弯圆角都需要符合冲压工艺的成型要求，避免出现无法通过冲压工艺实现的尖锐内角结构，同时要保证护罩内腔与木托模型、机匣连接座模型的配合间隙符合装配要求，不存在干涉问题。
