RJ11直角PCB板载电话连接器插座结构

　　做通讯类板卡结构设计这么多年，RJ11类接口的选型和建模是绕不开的基础工作，尤其是直角板载型的插座，在固话终端、小型工控通讯模块、嵌入式语音采集设备、老式拨号接入设备里的应用占比极高，很多刚入行的结构工程师容易在这类接插件的安装边界上踩坑，要么干涉外壳开孔，要么焊盘位置和引脚长度不匹配导致波峰焊后虚焊。这款直角PCB连接器插座采用侧插出线的布局，和直插式RJ11插座相比，最大的优势是可以大幅压缩板卡垂直方向的空间占用，很多薄型壁挂式通讯终端、桌面式语音网关内部空间局促，直插接口的出线方向垂直于PCB，会占用大量板上净空，线缆弯折半径也很难满足要求，直角结构将插拔方向调整为平行于PCB板面，线缆从设备侧方引出，既可以缩小设备整体厚度，

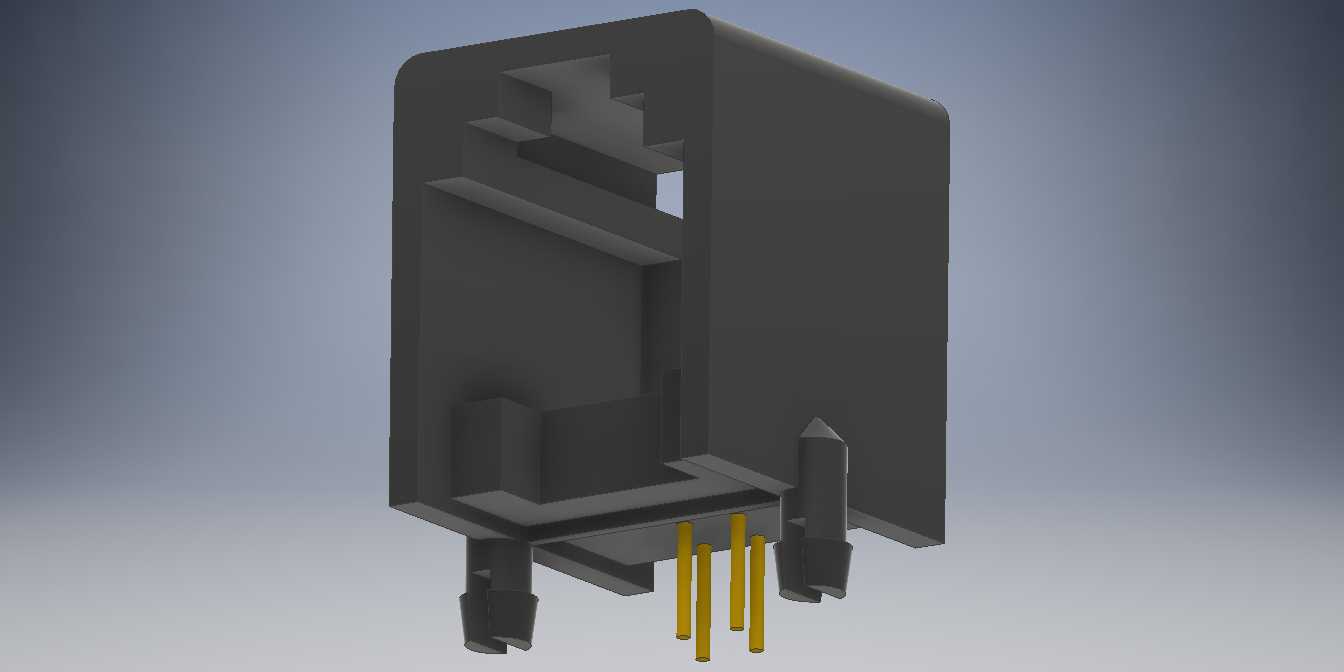

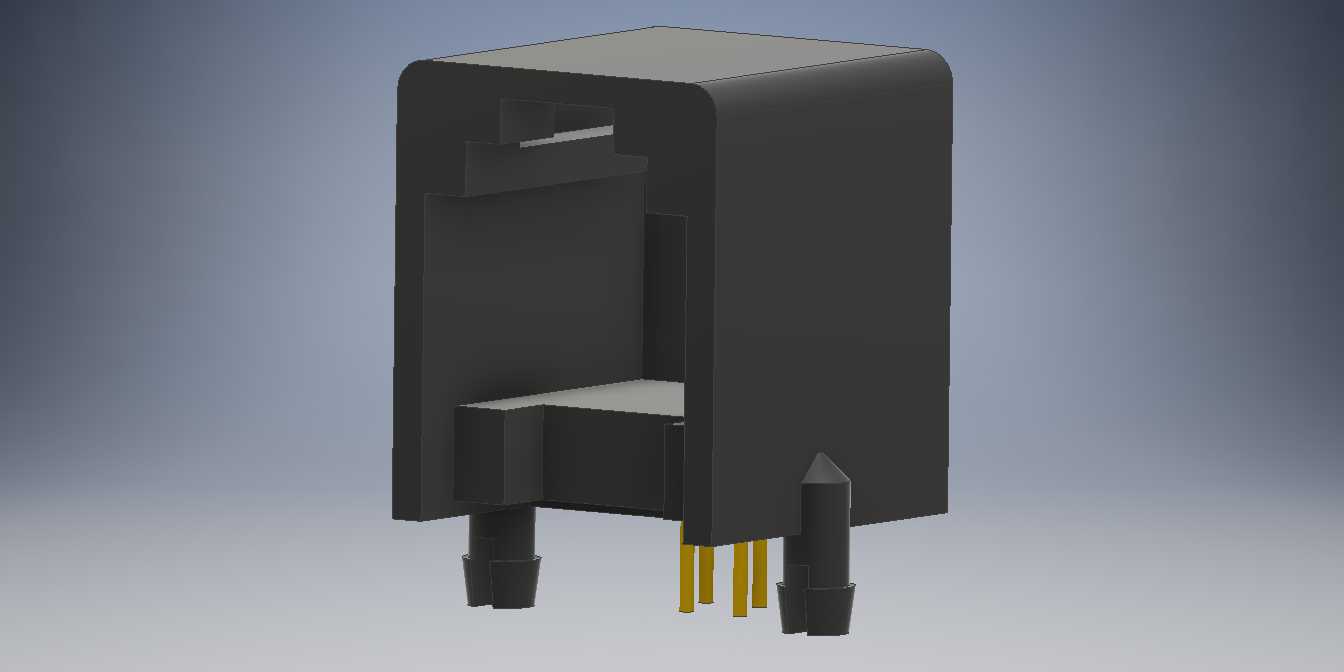

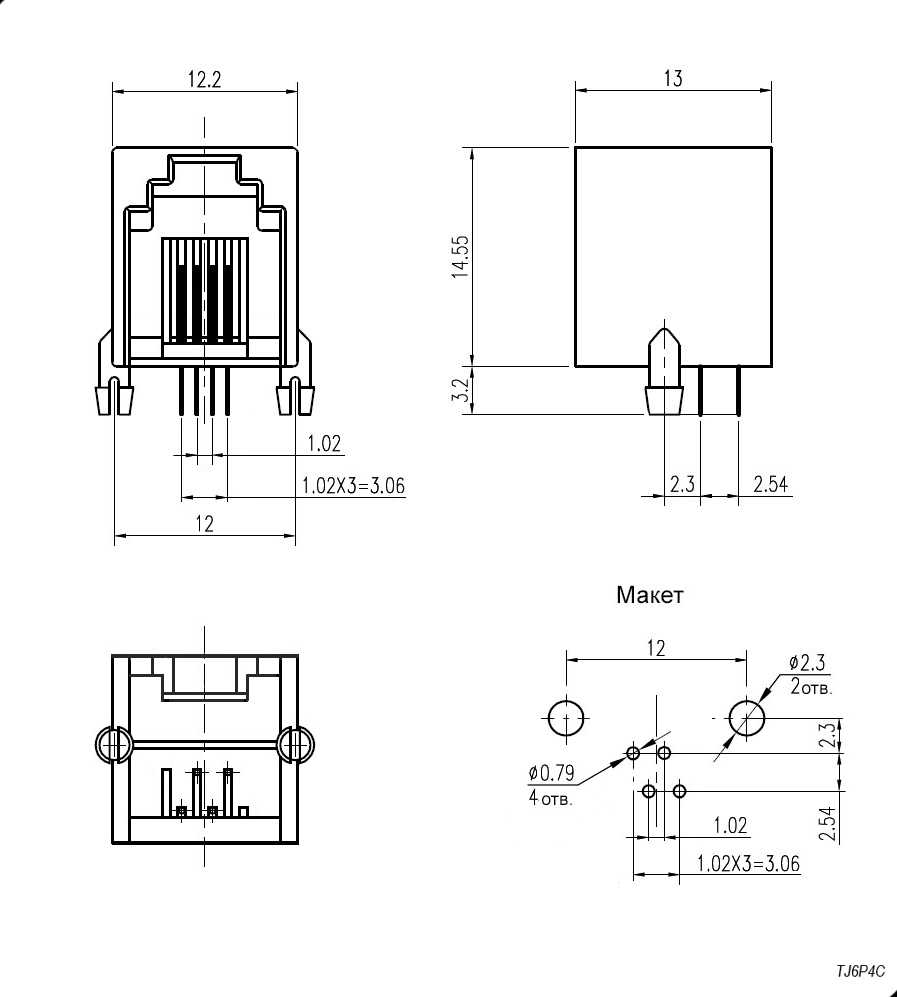

　　也能避免线缆长期弯折导致的芯线断裂问题。从结构设计逻辑来看，这款模型做了合理的简化处理，省略了内部的接触弹片、卡扣弹片等细小易损结构，保留了所有和结构设计、装配相关的关键外形特征，完全可以满足整机结构干涉检查、外壳开孔定位、安装空间校核的使用需求，毕竟在整机布局阶段，不需要还原接插件内部的导电结构，只要外部安装尺寸、定位特征、插拔空间准确就足够，过度还原内部细节反而会增加整机装配的运算负担，拖慢设计软件的运行效率。模型的外部安装尺寸经过实际校核，主体塑壳的轮廓尺寸、引脚伸出长度、定位柱的位置和直径都和量产实物一致，底部的两个定位柱是设计时需要重点关注的特征，这两个塑料定位柱的作用是在波峰焊之前将插座预先固定在PCB上，

　　避免过焊炉时因为高温或者传送带震动导致插座偏移，对应的PCB开孔位置和孔径必须严格匹配，过松会导致定位失效，过紧会导致装配时塑壳受力开裂，尤其是这类黑色阻燃PBT材质的塑壳，低温环境下脆性较强，强行压装很容易出现暗裂，后续使用过程中受温湿度影响就会开裂失效。引脚部分采用4芯布局，对应RJ11标准的6P4C规格，引脚伸出PCB背面的长度符合常规波峰焊的工艺要求，焊盘设计时需要注意引脚间距，避免相邻焊盘间距过小导致连锡，直角结构的引脚是从塑壳侧面弯折后垂直伸向PCB，建模时要注意引脚的弯折半径，不能出现直角死折，否则实际生产时引脚容易断裂，也会影响焊接时的吃锡效果。塑壳前端的插口导向槽做了倒角处理，方便RJ11水晶头插入时自动对中，不会出现插偏导致的弹片损坏，插口内部的卡扣让位槽位置准确，水晶头插入后卡扣可以正常卡入，拔出时的按压空间也做了预留，设计外壳面板开孔时，要注意开孔下方预留足够的卡扣按压空间，否则用户插拔水晶头时会按不到卡扣，强行拔出会损坏插座内部的卡扣结构。在实际设备布局时，这类直角插座的周边要预留足够的插拔操作空间，尤其是插口正前方不能布置过高的元器件，否则水晶头插入时会和周边元器件干涉，一般来说插口前方至少要预留一个水晶头长度的操作空间，方便用户手指捏住水晶头进行插拔操作。另外插座顶部和底部的塑壳壁厚均匀，符合注塑成型的工艺要求，没有出现壁厚突变的结构，避免注塑生产时出现缩痕、缺料等问题，定位柱根部做了圆角过渡，减少应力集中，

　　提升定位柱的抗冲击能力，即使装配时受力稍大也不容易断裂。很多工程师在选型这类接插件时容易忽略塑壳的高度，导致外壳面板和插座插口之间出现缝隙，或者面板压到塑壳导致插座变形，这款模型的塑壳高度尺寸准确，设计面板时只要按照模型的插口位置预留开孔，就能保证面板和插座贴合平整，既美观也能避免灰尘从缝隙进入设备内部。对于做PCB布局的工程师来说，这个模型可以直接导入到PCB设计软件中，用来核对接口和板边的距离，避免接口太靠近板边导致和设备外壳干涉，也能核对定位柱和板上走线、过孔的位置，避免定位柱开孔打断走线。在工业通讯场景里，很多小型的Modem模块、串口转电话网模块也会用到这类直角RJ11插座，这类模块通常安装在标准DIN导轨上，内部空间非常紧凑，直角结构可以让接口朝向导轨外侧，方便现场接线，不需要额外预留线缆弯折的空间，提升导轨柜内的空间利用率。和卧式贴片的RJ11插座相比，这种插针式的直角插座焊接强度更高，抗拉扯能力更强，适合经常需要插拔水晶头的使用场景，不会因为多次插拔导致插座从PCB上脱落。设计时还要注意，插座的金属引脚和定位柱之间的绝缘距离足够，不会出现引脚和PCB上其他导电结构短路的问题，塑壳的绝缘性能满足弱电通讯类产品的安规要求，不需要额外增加绝缘片。
