哈特韦尔式快开压紧门锁结构

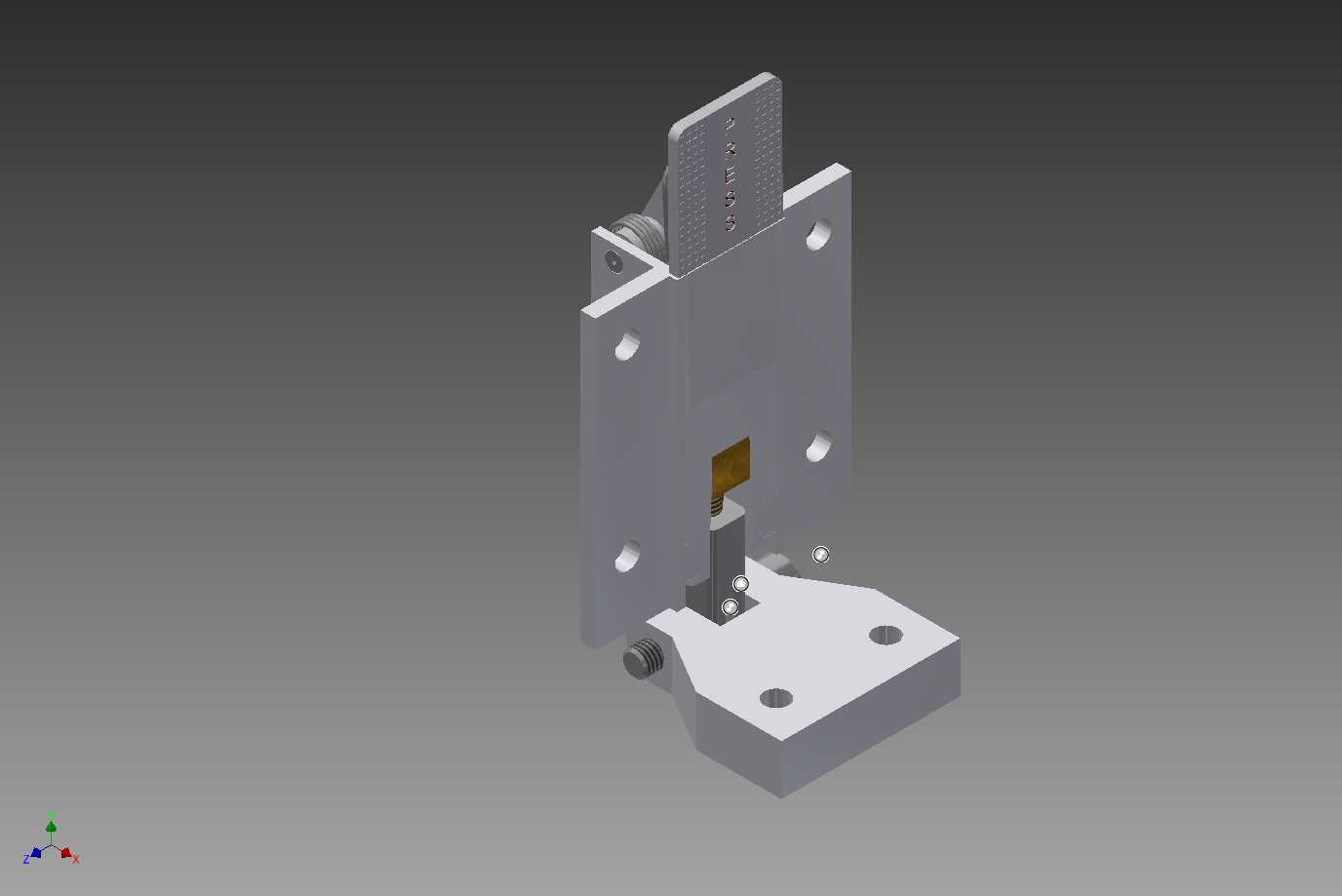

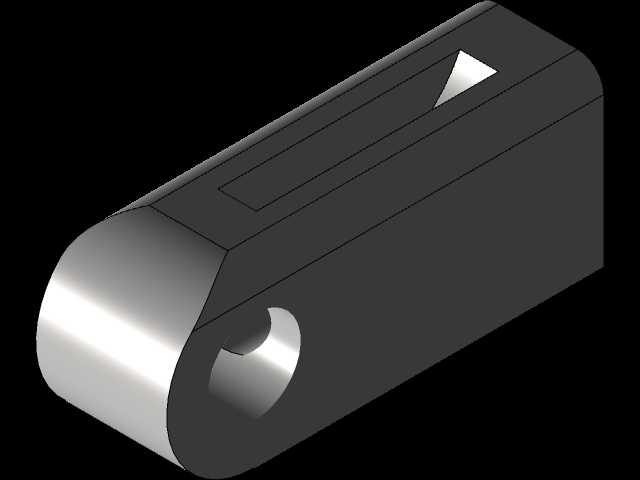

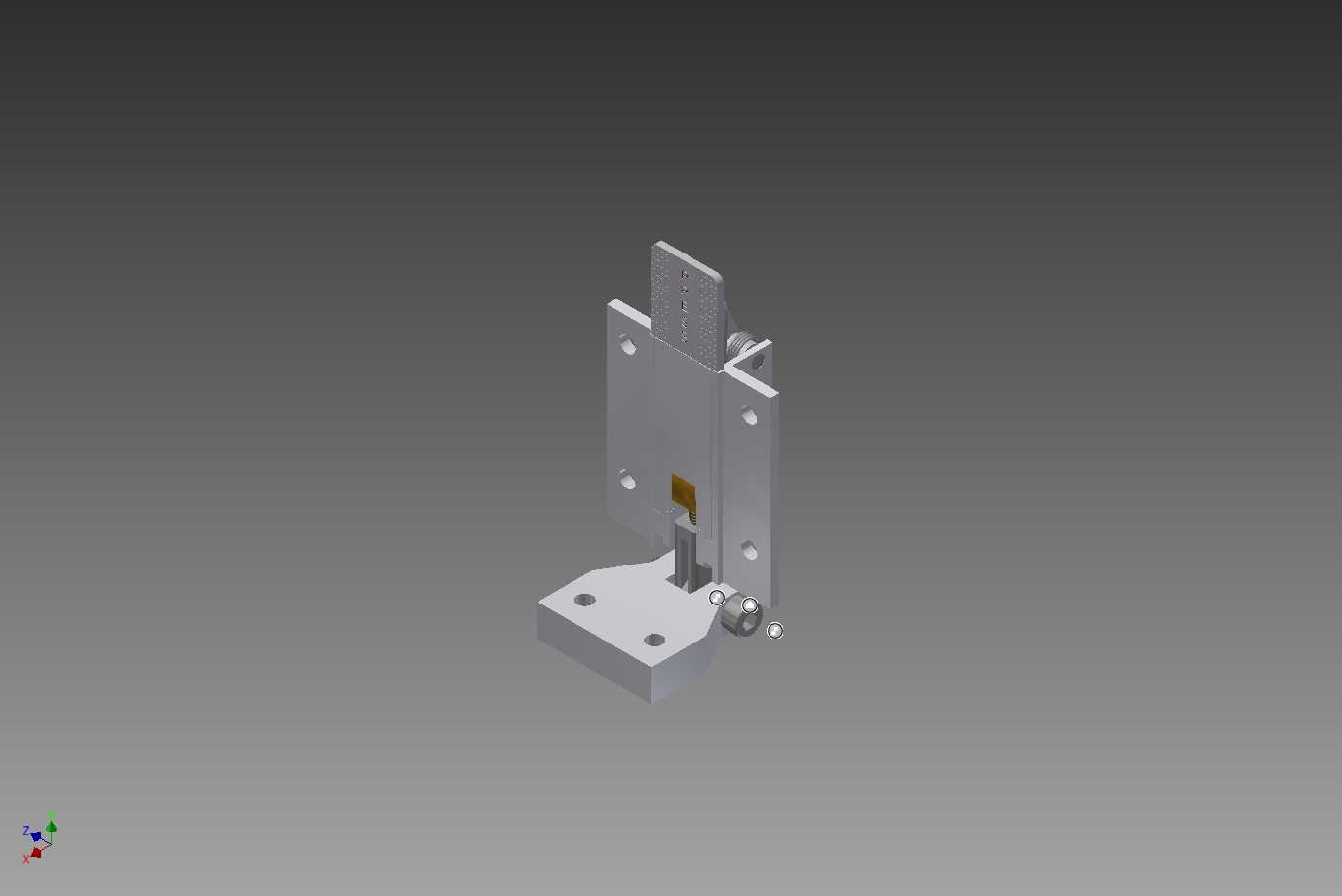

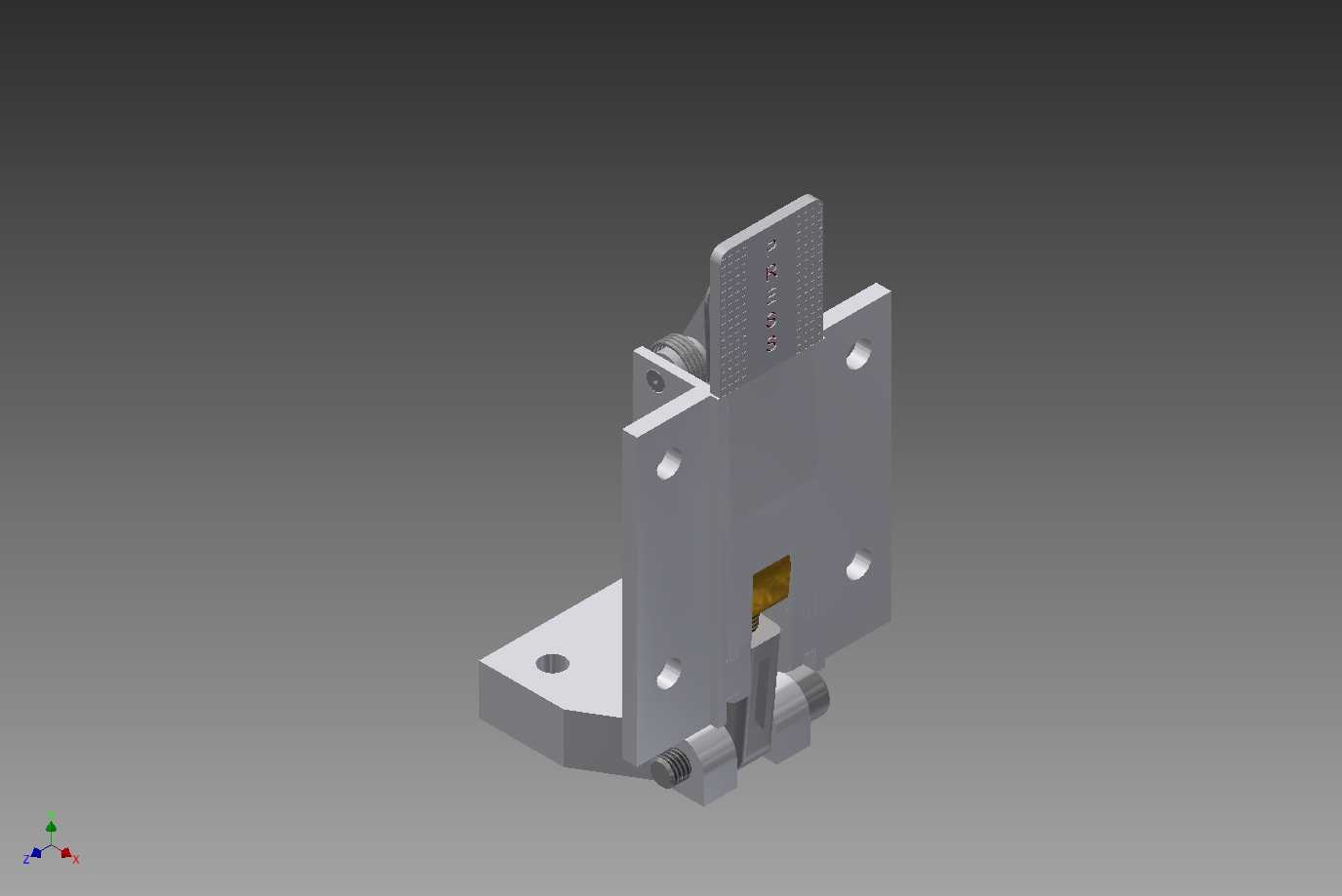

　　这款闩锁结构最初在福特GT40赛车、BAE猎犬导弹的舱门锁紧场景中被广泛采用，核心解决的是需要频繁开启、同时要求锁紧后无松脱、抗振动冲击的舱门连接需求。从结构设计逻辑来看，整个锁体分为固定基座、活动闩舌、压紧触发件三个核心部分，固定基座采用带两个安装孔的L型折弯结构，安装面做了铣平处理，保证与安装基体贴合时的平面度误差控制在0.1mm以内，避免长期受振动后出现安装松动。活动闩舌采用滑移式设计，配合基座上的导向槽做直线运动，导向槽与闩舌的配合间隙控制在0.05-0.08mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大导致闩舌晃动产生异响。

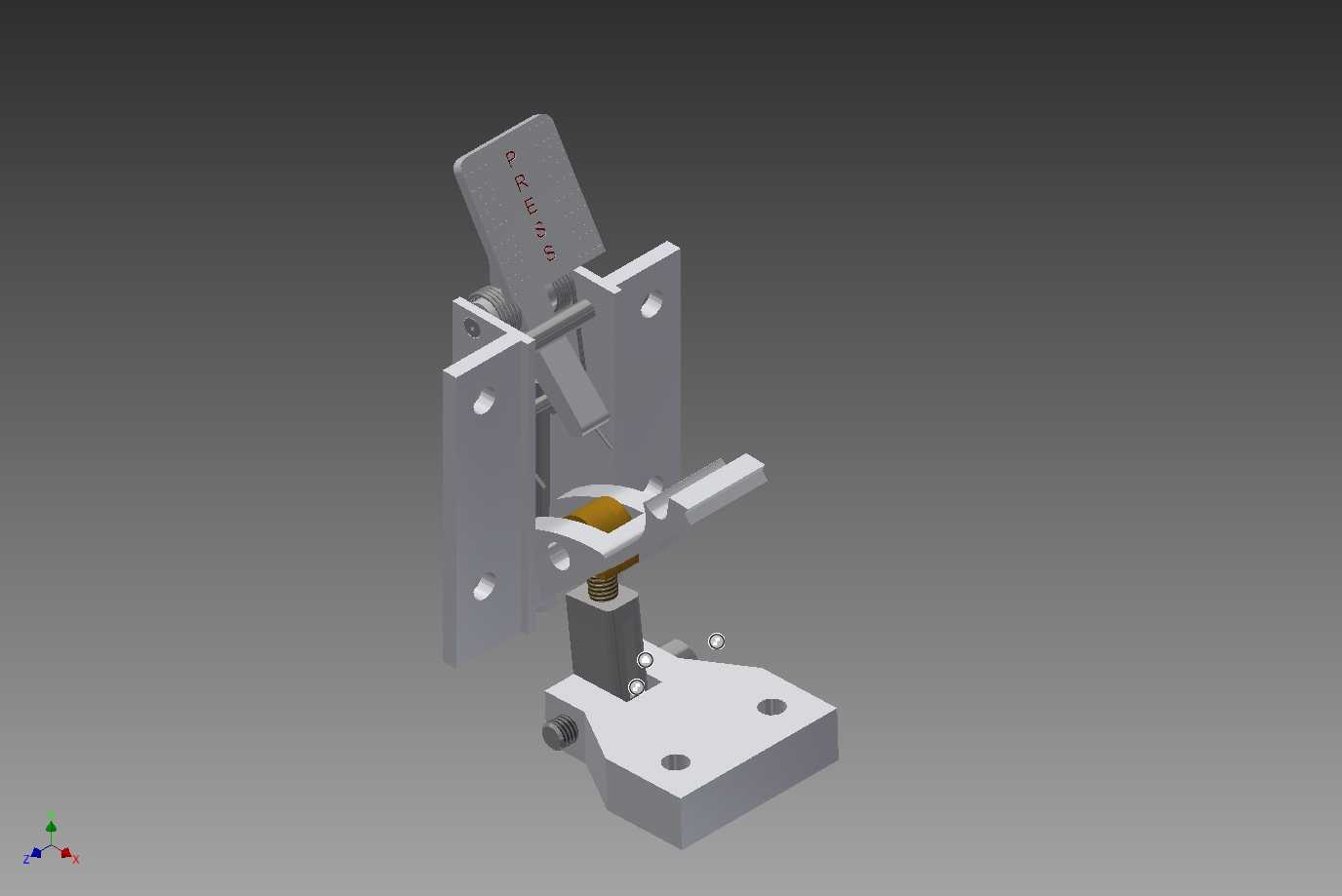

　　在实际应用场景中，这类闩锁不需要额外工具即可完成开启与锁闭操作，操作人员只需要拨动外露的触发拨片，就能带动闩舌回缩完成解锁，锁闭时只需要将舱门推到位，闩舌会在内部弹性元件的作用下自动弹出卡入对应门框的锁扣位，同时触发压紧动作，让舱门与门框之间的密封件产生1.5-2mm的压缩量，保证舱体的密封性能，这一特性在赛车的检修舱门、导弹的设备维护舱门上尤为适用，既可以满足地勤、维修人员快速开启检修的需求，又能在高速运动、强振动的工况下保证锁闭可靠性，不会因为颠簸、加速度冲击出现意外开锁的故障。

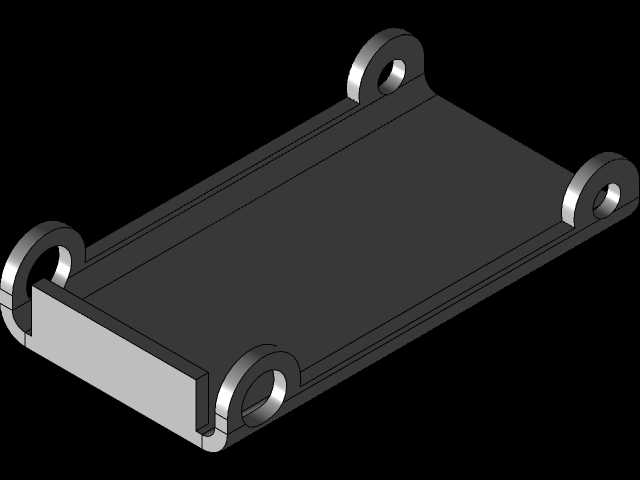

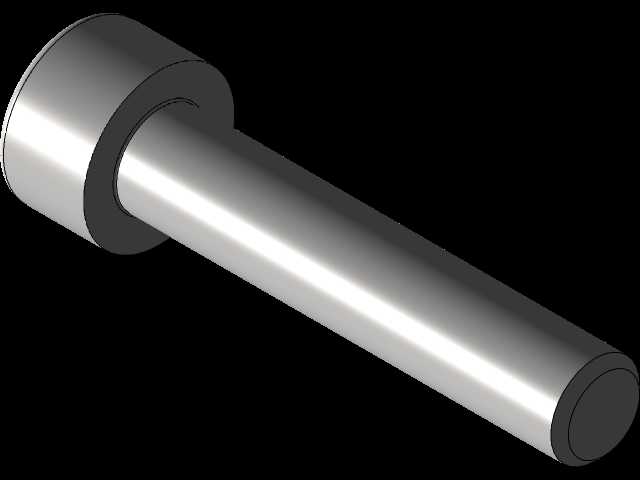

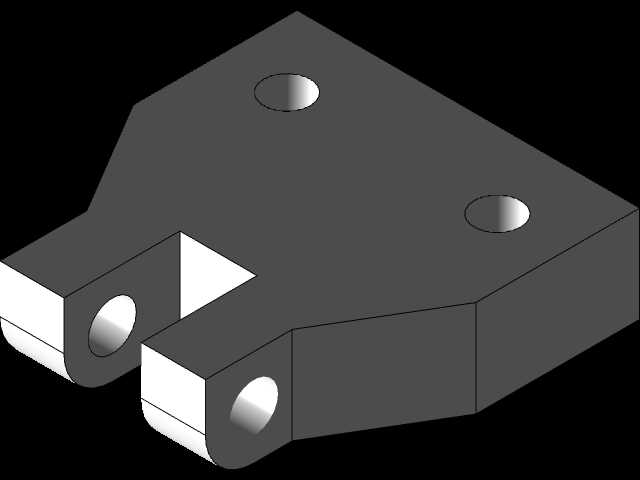

　　从安装边界来看，固定基座的总高度为72mm，安装面的横向宽度为38mm，两个安装孔的中心距为25mm，采用M5的沉头螺钉进行固定，沉头孔深度为3mm，安装后螺钉头不会突出基座表面，避免与活动部件产生干涉。活动闩舌的最大伸出长度为12mm，锁闭状态下闩舌与锁扣的搭接量为8mm，足够的搭接量保证了即使在制造存在一定公差、舱门密封件出现少量永久变形的情况下，依然能保证可靠锁止。锁体的活动部件之间都设计了自润滑的摩擦副，接触面采用了抛光处理，表面粗糙度达到Ra1.6，不需要额外加注润滑脂就能长期保持顺畅的操作手感，避免在低温、沙尘环境下因为润滑脂凝固、沙尘卡滞导致操作失效。

　　设计过程中针对抗振性能做了专门的优化，闩舌的锁止面采用了15度的斜角设计，锁闭后斜角会产生持续的压紧分力，越受向外的拉力，锁止的楔紧效果越强，不会因为振动出现闩舌自行回退的问题。同时内部的弹性元件采用了圆柱螺旋压缩弹簧，弹簧的刚度经过匹配，既保证操作拨片的力度在15-20N之间，符合人体工程学的操作力度要求，又能提供足够的锁闭压紧力，保证密封面的压力均匀。整个锁体的外露边缘都做了R1的圆角处理，没有尖锐的棱角，避免操作人员在快速操作时被划伤，也不会在安装过程中刮伤舱体的表面涂层。

　　在选型适配时，需要注意门框上对应锁扣的安装位置，锁扣的啮合面需要与闩舌的斜角角度匹配，安装时保证锁扣与闩舌的对中度误差不超过1mm，否则会出现锁闭不畅或者压紧力不足的问题。这类闩锁除了在赛车、导弹装备上使用，同样可以适配在各类需要快开的设备检修门、方舱舱门、试验设备箱门等场景，相比传统的旋转式门锁，它的开启行程更短，操作速度更快，锁闭后的刚性连接效果更好，不会出现旋转门锁常见的旷量问题，长期使用后的磨损量更小，整体使用寿命可以达到一万次以上的开闭循环，完全满足工业设备、特种装备的使用频次要求。建模过程中对各个运动部件的干涉情况做了完整的校验，所有活动件在全行程范围内都没有干涉点，装配关系完全符合实际生产的装配工艺要求，可以直接作为结构设计的参考样件，也可以根据实际使用场景的尺寸需求对安装孔位、闩舌行程做等比例缩放调整，适配不同厚度的舱门、不同大小的舱体使用需求。
