10P10C凹形RJ50母直角PCB连接器结构

　　在工业控制板卡、通讯接口扩展模块、嵌入式设备主板的硬件设计环节中，板端连接器的选型与结构适配直接决定了整机接口的可靠性与装配效率，这款10P10C规格的凹形RJ50母直角PCB连接器，就是针对高密度板载通讯接口场景开发的板端接插部件。从实际应用场景来看，这类连接器常被用在多通道数据采集终端、工业交换机扩展板、专用通讯设备的主板上，区别于常规RJ45接口的8芯定义，RJ50采用10芯触点排布，能够承载更多信号通路，满足部分需要额外供电、信号检测或者自定义通讯引脚的设备需求，直角弯插的结构设计，让接口出线方向与PCB板面平行，能够大幅压缩设备接口侧的纵深空间，适配薄型壳体、壁挂式安装的设备结构要求。从产品功能特性来看，

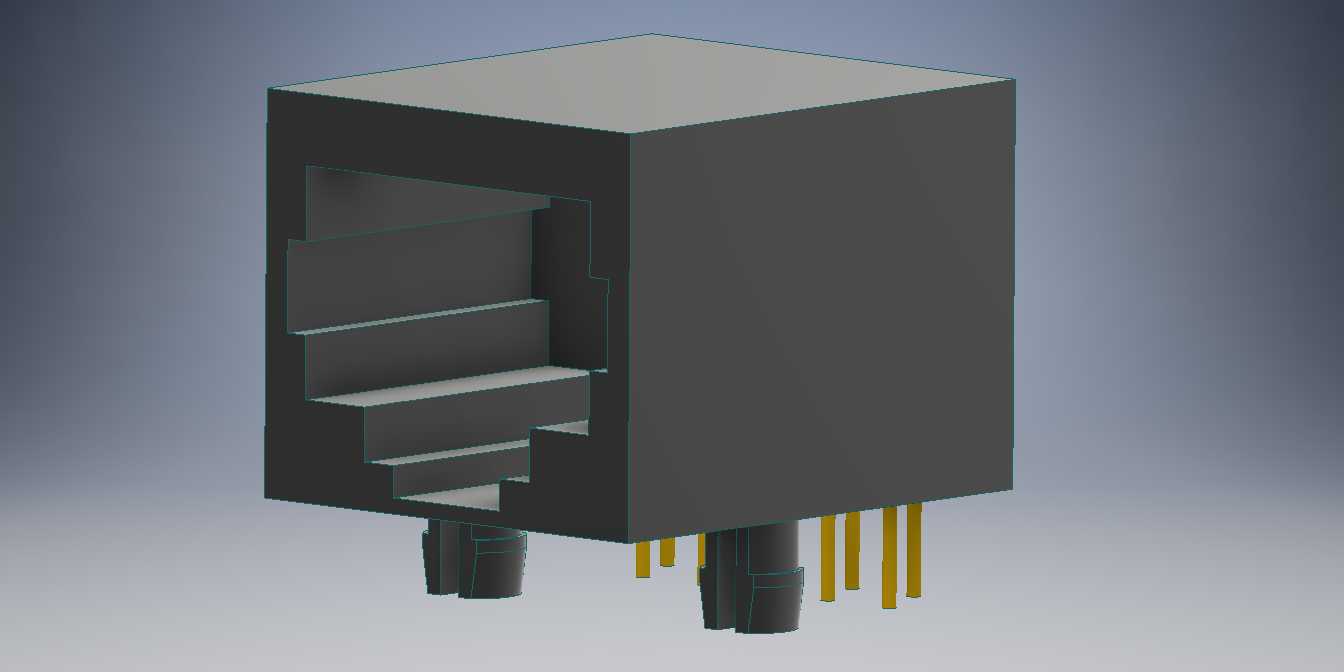

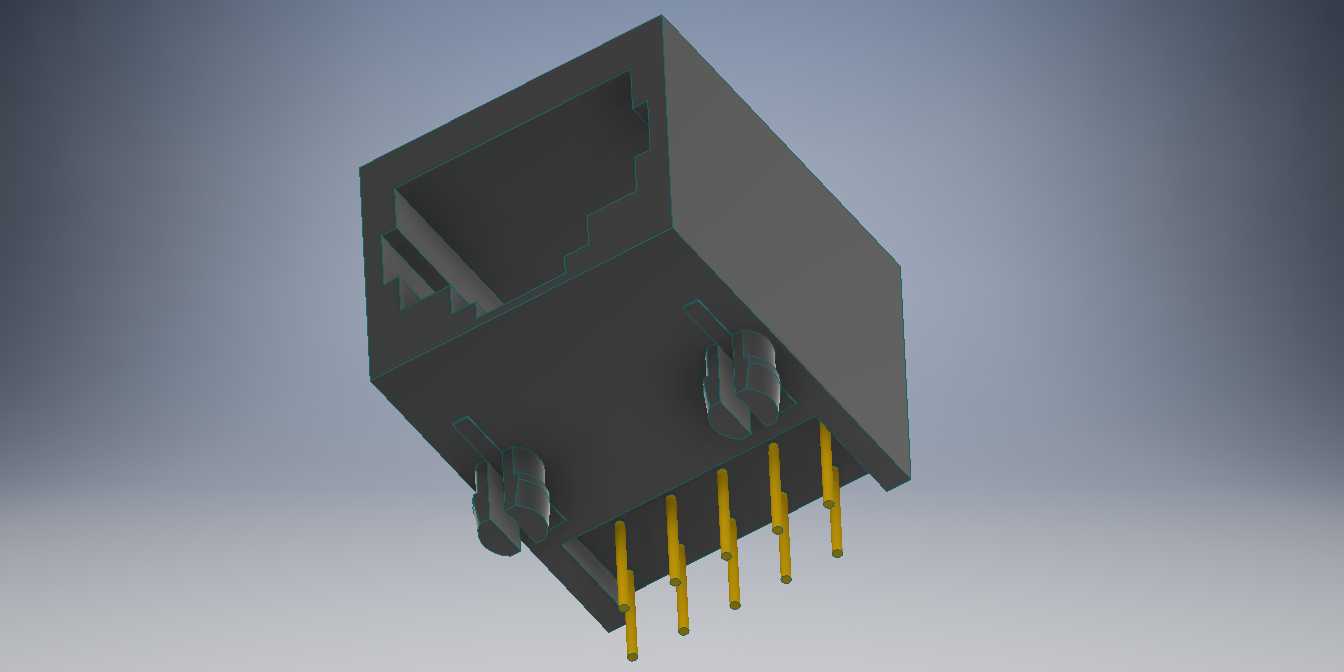

　　这款连接器采用凹形导向结构，插合面做了内凹的限位台阶，公头插入时能够通过台阶实现快速导向，避免插偏导致的触点弯折、接触不良问题，母端触点采用弹性铜材结构，插合后能够保持稳定的接触压力，在存在一定振动的工业现场环境下，也能维持信号传输的稳定性；底部的引脚分为两类，较长的直插引脚用于信号传输，较短的固定柱用于波峰焊时的结构定位，焊接后能够提升连接器与PCB板的结合强度，避免多次插拔后出现焊盘脱落、连接器松动的问题。在设计思路层面，这款简化结构的连接器模型，重点还原了实际选型与结构设计中需要关注的核心边界：首先是插合面的轮廓尺寸，凹形结构的外框尺寸直接决定了设备壳体上接口开孔的大小，建模时严格匹配通用RJ50公头的插合公差，

　　保证公头插入后无卡滞、无旷量；其次是直角弯转部分的内部空间，10根触点在弯转处的排布间距做了等距设计，避免相邻触点间距过小导致的高压击穿、信号串扰问题，同时弯角处做了圆弧过渡，减少触点冲压成型时的应力集中，提升触点的疲劳寿命；底部的焊针排布严格按照标准10P10C连接器的PCB焊盘定义设计，引脚间距、固定柱位置都适配通用PCB封装库，硬件工程师在做板卡设计时可以直接调用该模型核对结构干涉，不需要反复调整封装尺寸。从外形尺寸与安装边界来看，这款连接器的主体为方块状结构，插合面朝向板卡外侧，底部焊针伸出PCB板面的长度符合常规波峰焊的工艺要求，焊针直径与PCB过孔尺寸匹配0.3mm的间隙，既能够保证插件时的顺畅度，

　　也能避免焊锡沿引脚向上攀爬导致的触点短路；连接器主体与PCB板面贴合的底面做了平整处理，贴板安装时不会出现倾斜，插合面与PCB板面的垂直度控制在合理公差范围内，保证公头插入时受力均匀，不会出现单侧受力过大导致的连接器损坏。在实际结构校核过程中，工程师需要重点关注连接器顶部与设备壳体内部加强筋的间隙，以及连接器侧面与相邻板载元器件的安全距离，这款模型还原了连接器的最大实体轮廓，在做整机装配干涉检查时，能够直接模拟最严苛的装配公差状态，避免后期开模或者样机装配时出现结构冲突；同时，模型也体现了连接器的插合深度，公头插入后的最大伸入量可以通过模型直接测量，方便工程师在PCB布局时避开连接器内部的插合空间，防止板上较高的元器件伸入插合区域导致公头无法插到底。不同于全细节的生产级模型，这款简化结构模型剔除了触点内部的微小倒角、塑料件表面的脱模斜度等非核心结构，保留了结构选型、干涉检查需要的所有关键尺寸特征，既能够满足结构设计阶段的校核需求，也不会因为模型细节过多导致装配体文件过大，影响整机三维装配的运行效率。在通讯设备、工业控制板卡的开发流程中，这类板端连接器的结构匹配度往往是容易被忽略的细节，很多样机调试阶段出现的插拔卡滞、接口松动、焊盘脱落问题，本质上都是前期结构设计时没有准确核对连接器的实际轮廓与安装尺寸，通过精准的三维模型提前做装配校核，能够大幅减少样机迭代次数，缩短产品开发周期。
