爱普生SC P600直喷服装DTG打印设备

　　这款基于爱普生SC P600改造的直喷服装打印设备，主要面向小批量服装定制、个性文创印花、打版试样等生产场景，区别于传统丝网印刷需要制版、套色的复杂流程，该设备可直接将图案喷印在棉、麻等适配面料表面，省去制版环节，适配单件到数十件的柔性生产需求，在潮牌定制、团体服制作、文创周边加工场景中能大幅缩短交付周期。

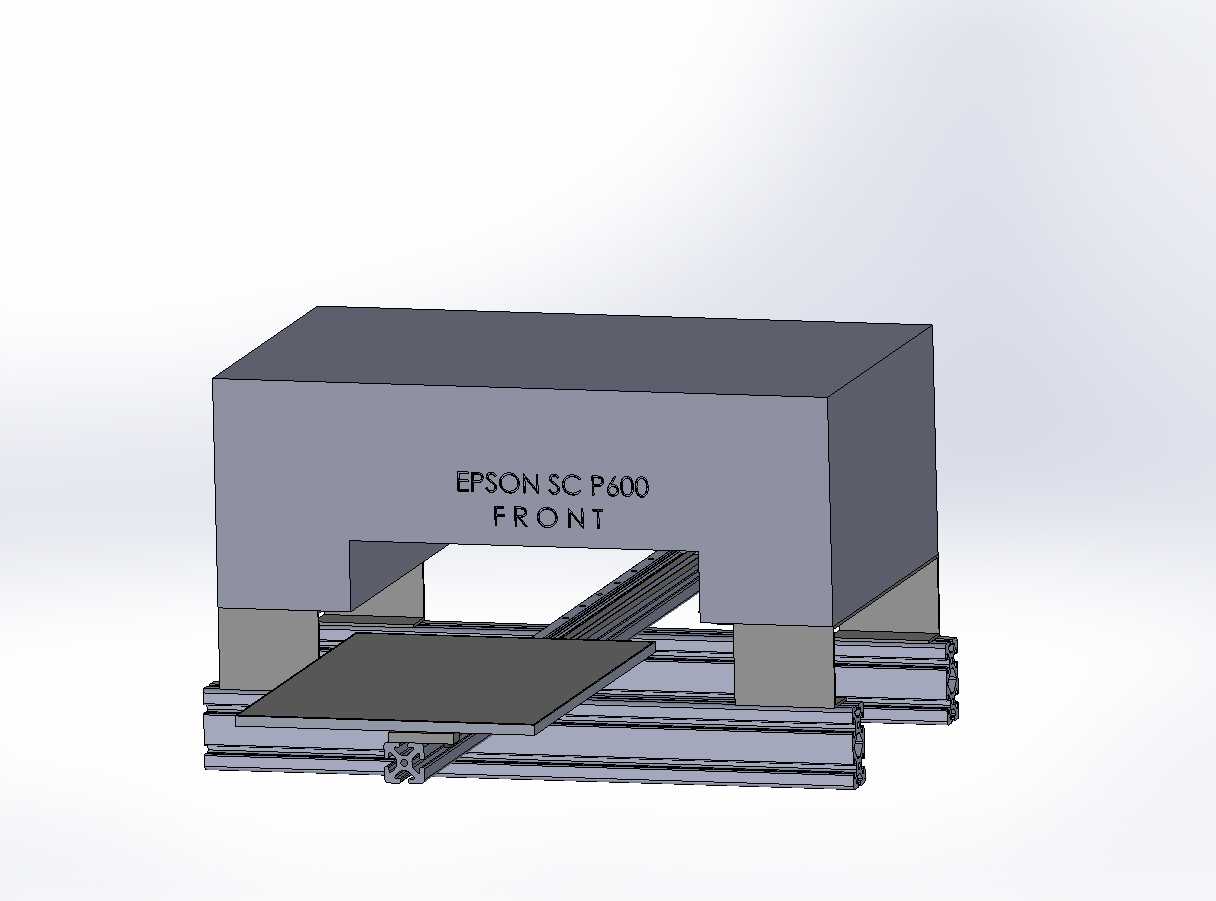

　　从结构设计逻辑来看，整机保留了原SC P600的喷墨打印核心模组，针对服装打印的承载需求重新设计了走料承载平台：平台采用铝型材拼接搭建支撑框架，搭配线性导轨作为平台移动的导向部件，保证平台进出打印区域的运动直线度，避免因平台偏移出现喷印对位偏差。打印主机部分采用龙门式架高结构，四个支撑脚将打印主体抬升至适配服装平铺厚度的高度，预留的平台通行空间可容纳平铺后厚度在15mm以内的成衣或裁片，支撑脚底部预留安装孔位，可直接与下方的型材框架锁附固定，保证整机运行时的结构刚性，减少打印过程中因喷头振动产生的图案重影问题。

　　功能层面，设备保留了原机型的高精度喷墨控制逻辑，可实现最高1440dpi的喷印精度，针对纺织墨水的供墨路径做了适配调整，供墨管路走线沿机架内侧布置，避免管路干涉平台的往复运动。平台的移动行程经过精确核算，最大可承载A3+幅面的打印物料，平台表面采用防滑耐磨的硬质面板，铺设服装时可保证面料平铺无褶皱，减少因面料不平整导致的喷印瑕疵。设备前部预留的平台伸出位为上下料操作区，操作人员可在该区域完成服装的铺放、对位、取下操作，操作空间符合人体工学站立作业的高度要求，无需过度弯腰即可完成全部上下料动作。

　　安装边界方面，整机占地尺寸约为1200mm800mm750mm，放置时需在设备左右两侧各预留300mm的维护空间，用于供墨系统检修、导轨润滑保养等操作，后部预留200mm空间用于走线及散热通风，设备整体重量约为45kg，放置地面需保证平面度误差不超过2mm/m，避免机架倾斜导致的运动部件磨损加剧。机架的型材连接采用标准角件连接，无复杂焊接结构，组装时可通过角件的调节余量微调打印主机与平台的平行度，保证喷头工作面与承载平台的间距均匀，全幅面间距误差控制在0.2mm以内，避免出现局部喷印模糊、刮擦喷头的问题。

　　在实际生产适配中，该设备可兼容浅色、深色面料的直喷打印，深色面料打印时可通过配套的白墨喷印逻辑实现底色覆盖，无需额外的预处理台即可完成基础印花作业。运动部件的选型上，导轨采用标准15系列线性导轨，传动部件采用T型丝杆搭配手轮驱动，也可根据自动化升级需求更换为伺服电机驱动的自动走料结构，预留的电机安装位可直接适配标准40法兰伺服电机，无需对机架做二次打孔加工。设备的走线全部采用拖链收纳，平台往复运动时拖链可对管路、线缆形成有效保护，避免线缆反复弯折出现断线、堵管问题，拖链的弯曲半径经过匹配，运动过程中不会与机架其他部件产生干涉。
