可调式角度测量限位工装结构

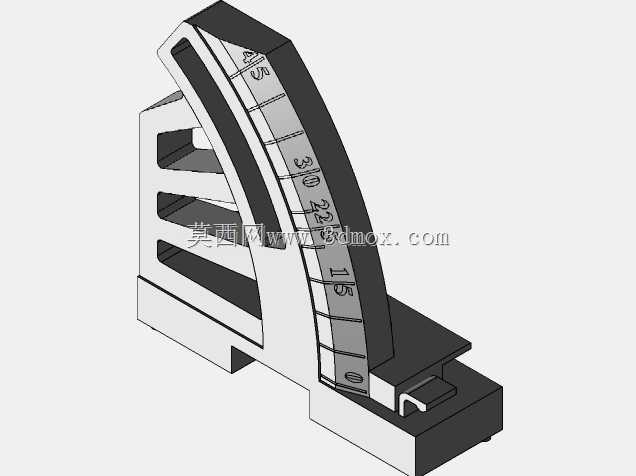

　　在机加工现场的角度定位、小零件角度检测以及工装夹具的角度预调环节，这类带刻度标识的角度调节限位结构是十分常用的辅助构件，很多时候钳工在做单件小批量零件的角度划线、铣工在调整小型工装的倾斜装夹角度时，不需要动用昂贵的高精度数显角度仪，靠这类结构就能快速完成0到45度区间的角度定位与快速校核，大幅减少辅助装夹调整的时间。从结构本身来看，整个构件采用一体化的L型基座作为承载主体，基座底部做了通槽式的安装卡位，能够直接卡在机床工作台的T型槽或者工装平台的定位凸台上，不需要额外做复杂的转接板就能完成快速固定，基座的竖直支撑部分做了多组镂空减重槽，既能够降低整个构件的自重，方便现场人员挪动换位，又能保证支撑结构的刚性，

　　避免在承受装夹压力时出现侧向形变影响角度精度。弧形的刻度导轨是整个结构的核心功能部分，导轨上蚀刻的刻度从0度起始，每5度做一个清晰的数值标识，刻度线的蚀刻深度控制在0.2mm左右，既不会因为长期摩擦导致刻度磨损消失，也不会因为刻度槽过深积存切屑或者切削液影响读数，滑动座沿着弧形导轨做圆周方向的转动，滑动座和导轨的配合面采用燕尾槽结构，配合间隙控制在0.02mm以内，既保证滑动过程顺畅无卡滞，又不会出现侧向的窜动导致角度偏差，滑动座端部设置了快锁卡扣，当调整到目标角度后，扳动卡扣就能快速锁紧滑动座的位置，不需要额外拧动多颗锁紧螺丝，在频繁调整角度的作业场景下能节省大量操作时间。设计这类结构的时候，

　　首先要考虑的是基座的安装基准面的平面度要求，底部安装面和竖直支撑面的垂直度需要控制在0.01mm以内，这是整个角度测量的基准，如果基准面本身存在形位公差偏差，后续所有的角度调整都会出现系统性误差；其次是弧形导轨的圆心必须和滑动座的回转中心完全重合，同轴度公差要控制在0.015mm以内，否则滑动座在移动过程中会出现松紧不一的情况，甚至在某个角度位置出现卡死；刻度的标注要以基座的水平安装面为0度基准，所有刻度值的误差不能超过0.5度，满足现场常规作业的精度要求，毕竟这类工装本身就是用于快速预调、粗定位的场景，不需要追求秒级的超高精度，过高的精度要求反而会大幅提升加工成本，失去现场实用价值。从安装边界来看，

　　整个构件的水平方向长度控制在160mm左右，竖直方向高度在180mm左右，弧形导轨的回转半径为120mm，滑动座调整到最大45度位置时，端部伸出基座的水平距离不超过90mm，不会和周边的刀具、夹具产生运动干涉，不管是安装在小型台钻的工作台上做斜孔加工的角度定位，还是放在钳工台面上做划线角度靠模，或是集成到小型专用工装里作为角度调节模块，都不需要预留过大的安装空间，适配性很强。在实际使用过程中，这类结构还可以根据现场需求做拓展，比如在滑动座上加装磁座用来吸附固定待检测的小型零件，或是在锁紧卡扣位置加装微调螺杆，实现小范围的角度精确微调，满足不同场景下的使用需求，整个结构没有复杂的传动部件，日常维护只需要定期清理燕尾槽内积存的切屑，涂抹少量润滑脂就能保证长期顺畅使用，故障率极低，非常适合生产现场的复杂作业环境。
