中式仿古建筑天井坡顶支撑结构

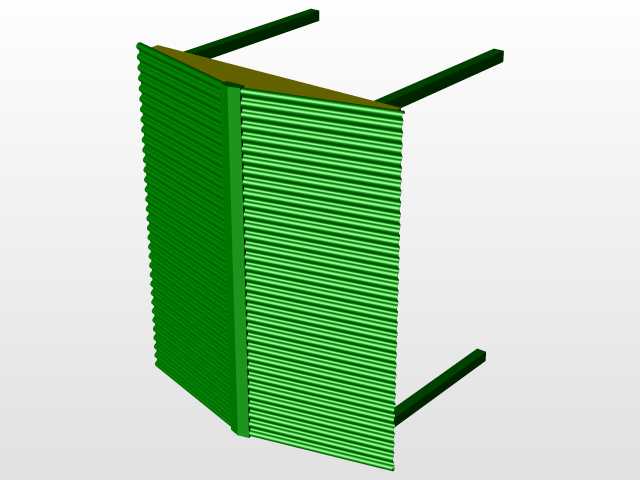

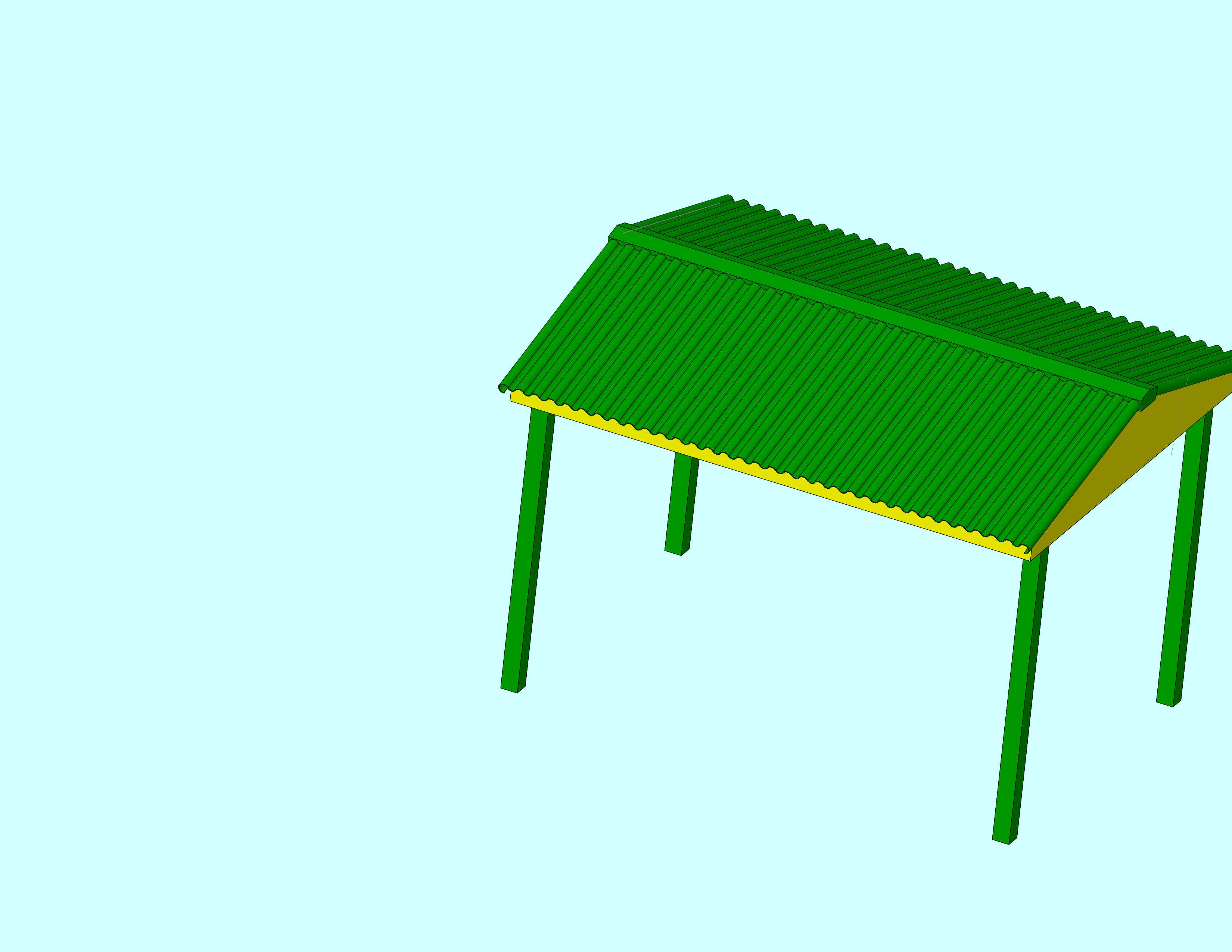

　　这类天井屋顶结构多应用于中式合院建筑的中庭连廊、户外休闲廊架、古建复原项目的配套遮雨遮阳区域，也可用于园区中式景观休憩区的顶棚搭建，核心作用是在半开放空间内实现有组织排水，同时兼顾传统建筑的视觉协调性，避免直坡顶在合院空间内产生的压抑感。从结构设计逻辑来看，整体采用四柱支撑的悬挑坡顶形式，立柱采用等截面直柱设计，柱脚可通过预埋锚栓与地面混凝土基础固定，也可适配装配式基座做可移动安装，单根立柱的截面尺寸可根据实际覆盖跨度调整，常规适配3米至5米的横向跨度时，立柱截面边长控制在120mm至180mm即可满足抗风载要求，立柱与顶部屋架的连接采用暗藏式角码固定，外部无外露连接件，保证外观的整体性。屋顶部分采用双坡排水设计，

　　坡度控制在22度至26度之间，这个坡度区间既符合传统小青瓦屋面的排水流速要求，避免雨季积水渗漏，也能让瓦垄的视觉排列更贴合古建的比例习惯，屋面的瓦垄采用一体化建模的等距排布，相邻瓦垄的间距控制在160mm左右，和传统小青瓦的铺设模数完全匹配，实际生产时可直接提取曲面做玻璃钢模压成型，也可拆分后用金属板材辊压成型，檐口位置做了内收的封边处理，封边宽度控制在80mm，既可以遮挡内部的屋架龙骨，也能引导雨水顺着瓦垄端部滴落，避免雨水顺着檐口下侧流到立柱区域。屋架与立柱的衔接位置做了斜向加强筋处理，隐藏在屋面挑檐的下方，从外部视角无法看到加强结构，不会破坏整体的简洁外观，同时可以抵消屋面荷载带来的立柱顶部弯矩，在积雪区域使用时，

　　可根据当地雪压值调整加强筋的截面厚度，常规0.5kN/㎡雪压区域采用3mm厚钢制加强筋即可满足承重要求。安装边界方面，整体结构的横向净跨度可根据场地需求调整，模型基准状态下横向跨度为4米，纵向进深为2.8米，檐口距离地面的净高度为2.8米，屋脊距离地面的总高度为3.5米，安装时需要预留周边至少300mm的操作空间用于立柱固定和檐口收边作业，若需要拼接更长的连廊顶棚，可在相邻单元的立柱位置做共用立柱设计，拼接处的屋面做高低差搭边处理，搭边宽度不小于150mm，防止拼接位置出现雨水渗漏。从建模逻辑来看，整个结构的曲面全部采用可编辑的参数化特征搭建，屋面的瓦垄阵列可根据实际跨度调整数量，立柱的高度、截面尺寸都可以通过参数直接驱动修改，

　　不需要重新绘制基础曲面，方便设计人员根据不同项目的场地尺寸快速调整方案，也可以直接导出工程图用于构件的下料加工，所有的衔接位置都做了工艺圆角处理，避免尖锐棱角带来的安装安全隐患，同时也能减少构件运输过程中的磕碰变形。这类结构相比传统的木质古建顶棚，在建模阶段就预留了金属构件的安装公差，所有配合面的公差控制在±0.5mm以内，现场安装时不需要额外做裁切调整，能大幅缩短古建项目的现场施工周期，同时金属材质的构件耐候性更强，后期维护成本远低于传统木质结构，适合在各类户外中式景观项目中推广使用。
