50吨卡弗热压成型工业设备结构设计

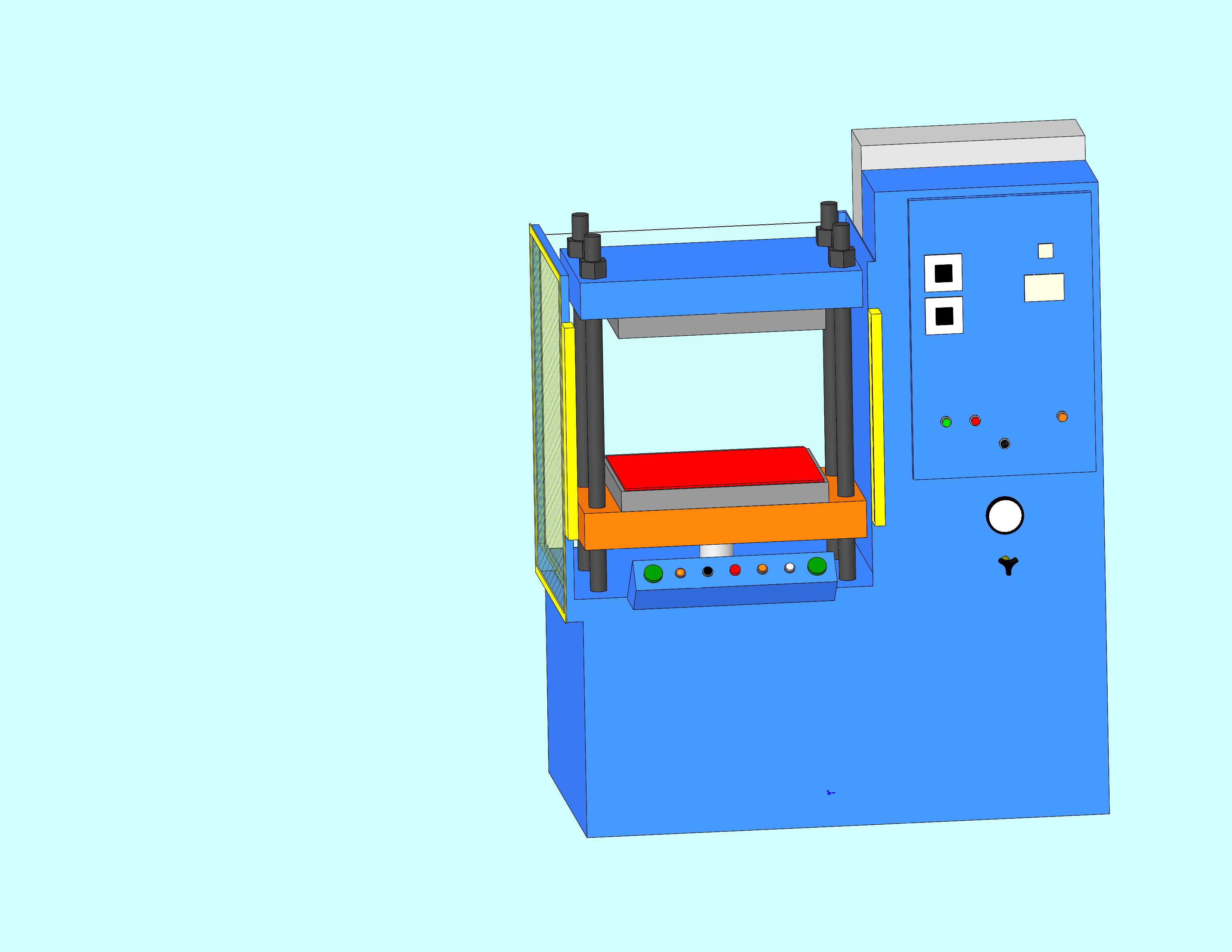

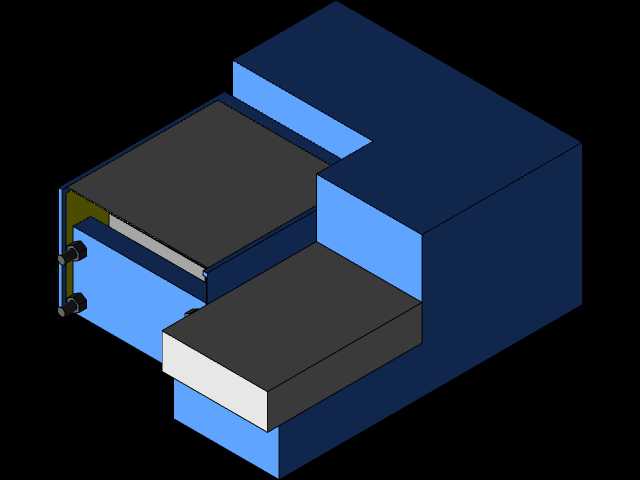

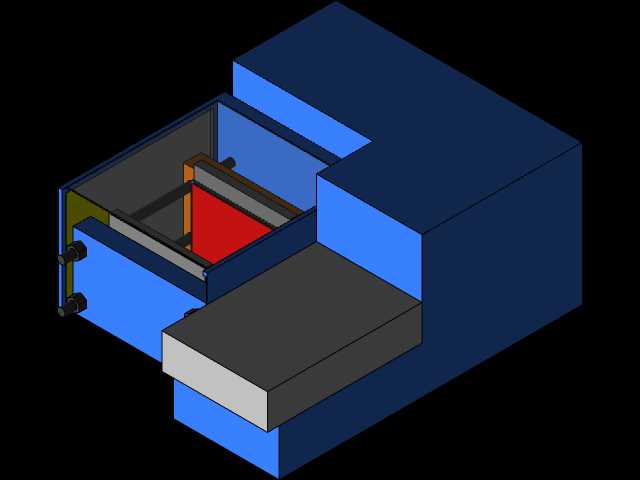

　　在复合材料成型、橡塑制品硫化、电子元器件热压封装、板材层压压合的生产场景中，这类大吨位框式热压机是车间核心的压合作业载体，区别于小吨位台式压机，50吨额定压力的机型可覆盖绝大多数中厚层工件的压合需求，无需额外配置增压结构即可满足常规生产的压力输出要求。从整机结构布局来看，该设备采用一体式框型机身设计，主承压框架由左右两侧的立式立柱与上横梁、下工作台刚性连接组成，立柱表面做了硬化处理，配合滑动导向的动横梁结构，可保证压合作业过程中动平台的平行度偏差控制在合理范围内，避免压合工件出现受力不均、局部压合不实的问题。设备的加热工作台设置在动横梁与下机身之间，工作台面做了平整化处理，可根据加工需求更换不同尺寸的工装垫板，

　　适配不同幅面的工件压合作业，加热模块内置在工作台内部，可实现均匀的温度传导，保证工件整个压合面的温度差控制在工艺允许范围内，避免因局部温度差异导致的成型缺陷。设备的控制与动力集成单元布置在机身右侧的立式柜体内，柜体与主承压框架做了一体式刚性连接，减少外部管路的走线长度，降低液压管路的压力损耗，同时也能减少设备整体的占地面积，方便车间内的布局摆放。柜体正面设置了压力调节旋钮、温度控制模块、操作按钮与状态指示灯，操作高度符合人体工程学设计，操作人员站立作业时无需过度抬臂或弯腰即可完成所有参数调整与启停操作，急停按钮设置在最易触碰的位置，可在突发状况下快速切断设备动力输出，保障作业安全。机身前部配置了可升降的安全防护门，

　　防护门采用透明高强度防护材料制作，既可以在压合作业过程中阻挡可能飞溅的工件碎屑或高温物料，也不会遮挡操作人员观察内部压合状态的视线，防护门配套了安全联锁结构，当防护门未完全闭合时，设备无法启动压合作业流程，从结构层面规避误操作带来的安全风险。从安装边界来看，该设备属于中小型落地式工业压机，整机底部为平整的安装基座，无需做特殊的深挖地基处理，只要车间地面满足承重要求、平整度达标即可完成安装固定，设备的外接接口集中布置在柜体后侧，包含液压油接口、电源接口、冷却水路接口，安装时只需对应接入厂区配套的动力与管路系统即可完成调试，不需要额外做复杂的管线排布。在设计这类热压机的三维结构时，首先要核算主框架的受力变形量，

　　保证满吨位压合时上横梁与下工作台的变形量在允许范围内，避免因框架刚性不足导致的压合精度下降；其次要匹配合理的液压缸径与液压系统参数，保证压力输出平稳，不会出现压力突升突降的问题；加热模块的排布要做热场仿真验证，保证工作台面的温度均匀性；安全防护结构的设计要符合机械设备安全规范，所有可动部件都要设置对应的防护与联锁结构，避免出现安全隐患。这类设备日常使用中，可根据加工工件的工艺要求调整压合压力、加热温度、保压时间三个核心参数，适配不同材质的压合成型需求，无论是碳纤维复合材料的平板件成型、橡胶密封件的硫化压合，还是线路板的层压压合、装饰板材的贴面压合，都可以通过更换对应的工装夹具、调整工艺参数来完成作业，设备的维护点都设置在易触碰的位置，日常的液压油更换、导轨润滑、电气元件检修都不需要拆解主体框架，可大幅降低后期的维护成本与停机时间。
