75吨瓦巴什热压成型设备结构设计

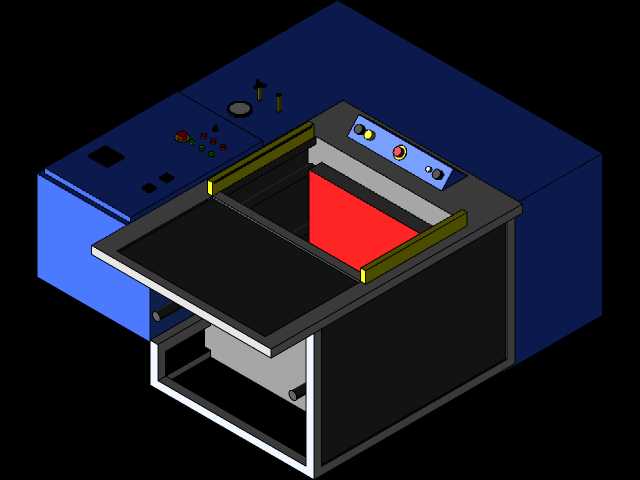

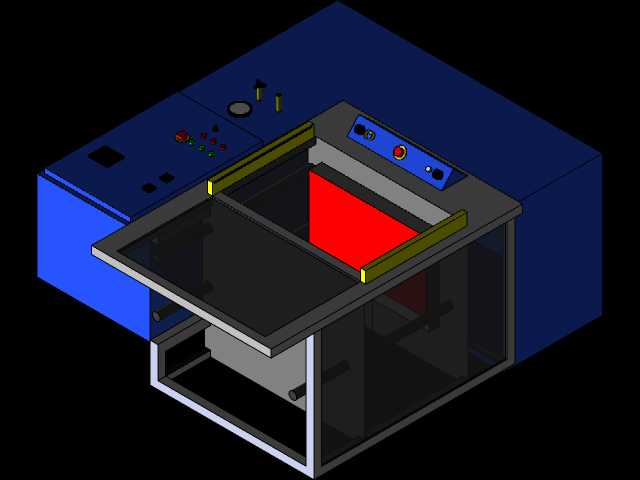

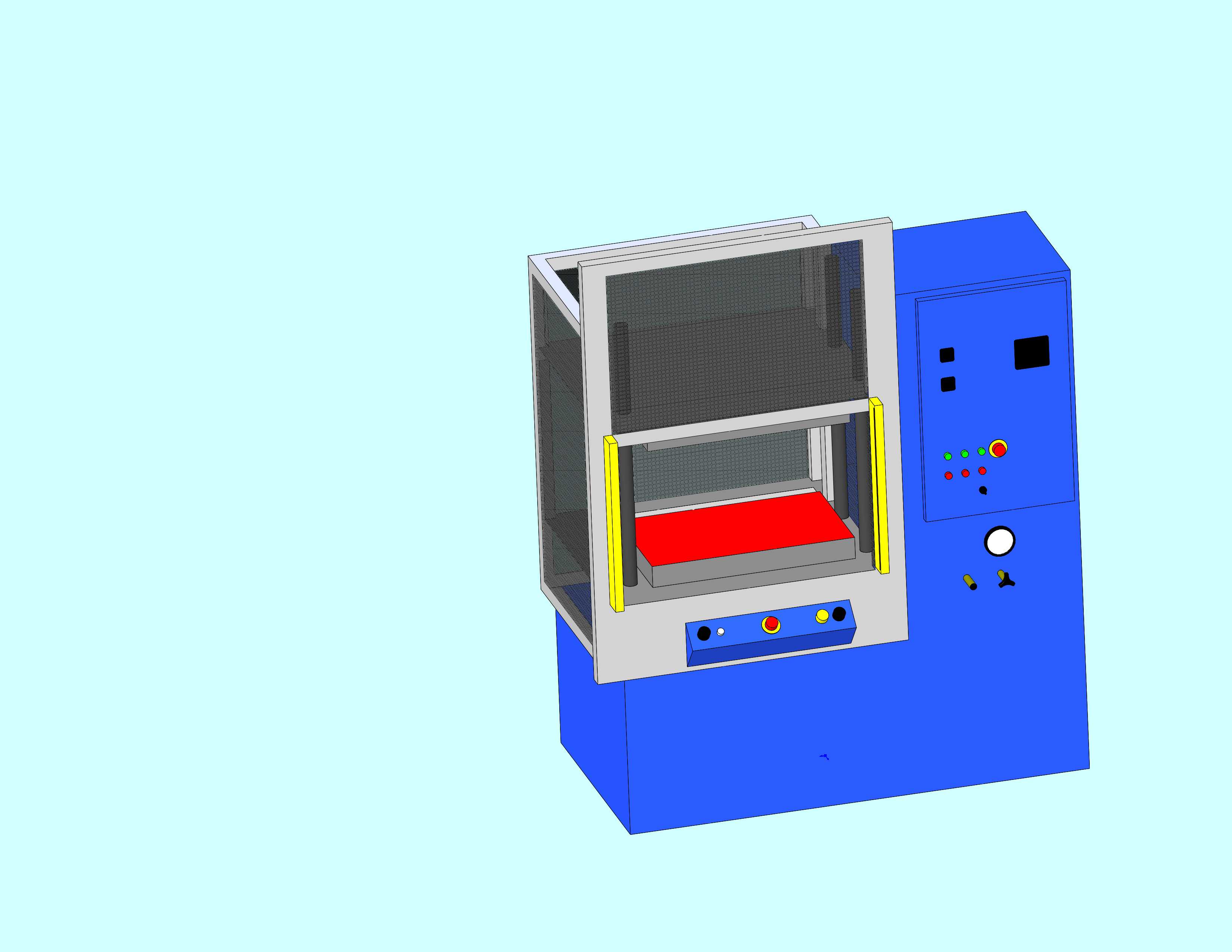

　　在复合材料模压、高分子材料热粘合、实验室材料试样制备以及小型精密零部件压制成型的场景中，这类大吨位热压设备是核心加工载体，区别于普通冷压机，它需要在输出稳定额定压力的同时，精准控制上下热板的温度均匀性、保压时长以及开合模行程精度，避免出现压合件局部应力不均、材料熟化程度不一致的问题。这套75吨规格的热压设备，整体采用主机与电控柜一体化的布局设计，左侧为压合作业腔室，右侧集成电气控制与液压动力单元，省去了分体式设备的外部管路布线空间，安装时仅需预留设备四周的操作与维护通道即可，无需额外开挖地基预埋液压站，适合中小型生产车间、材料研发实验室的紧凑场地布置。作业腔室采用带安全防护网的半封闭框架结构，正面设置可开合的防护门，

　　防护门与设备的安全回路做联锁设计，门体未完全闭合时设备无法启动压合动作，避免操作人员误伸入腔室造成机械伤害；腔室内部的上下热板平行度在设计时控制在0.02mm/m以内，热板内部排布均匀的加热流道或加热管布局，保证整个工作面的温度差控制在±2℃范围内，满足碳纤维预浸料、橡胶硫化、热固性树脂成型等对温度一致性要求较高的工艺需求。右侧的控制柜体上集成了温度控制模块、压力调节旋钮、急停按钮、运行状态指示灯以及参数显示屏，操作人员可直接在柜体正面完成压力参数设定、加热温度调整、保压时间设置等操作，无需外接独立操作箱；柜体下部预留液压动力单元的安装空间，液压管路采用内部走线方式，从柜体内部直接连通至主机的施压油缸，减少外部管路的磕碰损坏风险，

　　同时降低液压油泄漏带来的现场清洁隐患。设备的施压油缸布置在腔室下部，采用下置式驱动结构，带动下热板完成上升合模、保压、下降开模的动作，相比上置油缸结构，下置式布局的设备重心更低，运行时的整机振动更小，长时间大吨位压合作业时的设备稳定性更优；油缸的密封结构采用多道组合密封圈设计，可承受75吨额定压力下的长期往复运行，减少液压油内泄、外泄的故障概率。在安装边界方面，设备的左右宽度控制在1.8米以内，前后深度在1.5米左右，整机高度不超过2.2米，普通工业厂房的标准层高即可满足安装要求，设备底部设置可调式支撑脚，可根据地面平整度调整设备水平度，无需额外制作安装底座；设备后侧预留散热通风口与电源、气源接口位置，安装时需在设备后侧预留至少0.

　　5米的散热与管线接驳空间，保证设备运行时的散热效率，避免电控元件因过热出现故障。设计过程中针对热板的热变形问题做了专项优化，在热板背部设置加强筋结构，抵消热板长期高温工作下的翘曲变形，保证长期使用后上下热板的平行度仍能满足工艺要求；腔室两侧的导向柱采用高精度直线导向结构，配合自润滑铜套，保证下热板升降过程中的运动精度，避免出现偏载导致的油缸密封件磨损、热板刮蹭等问题。针对不同的工艺需求，这套设备的热板温度范围可覆盖常温到250℃的常用区间，保压时长可根据材料工艺要求自由设定，开合模速度设置快慢双速档位，快进阶段提高作业效率，合模临近阶段切换为慢进，避免冲击对模具或压合件造成损伤。设备的操作面板上设置独立的急停按钮，按下后可立即切断液压动力与加热回路，同时设备配备过压保护、超温保护功能，当系统压力超过额定值或热板温度超过设定上限时，设备会自动停止运行并触发报警，提升设备运行的安全系数。在实际生产场景中，这类设备可用于小型复合材料板材的压制成型、橡胶密封件的硫化加工、PCB板的层压压合、科研院所的新材料性能测试试样制备等场景，相比大型生产线用的热压设备，它的占地面积更小，操作更灵活，同时75吨的额定压力可满足绝大多数中小型热压加工的压力需求，兼顾了设备的通用性与实用性。
