凯瑟BS61螺杆式空气压缩机组装结构

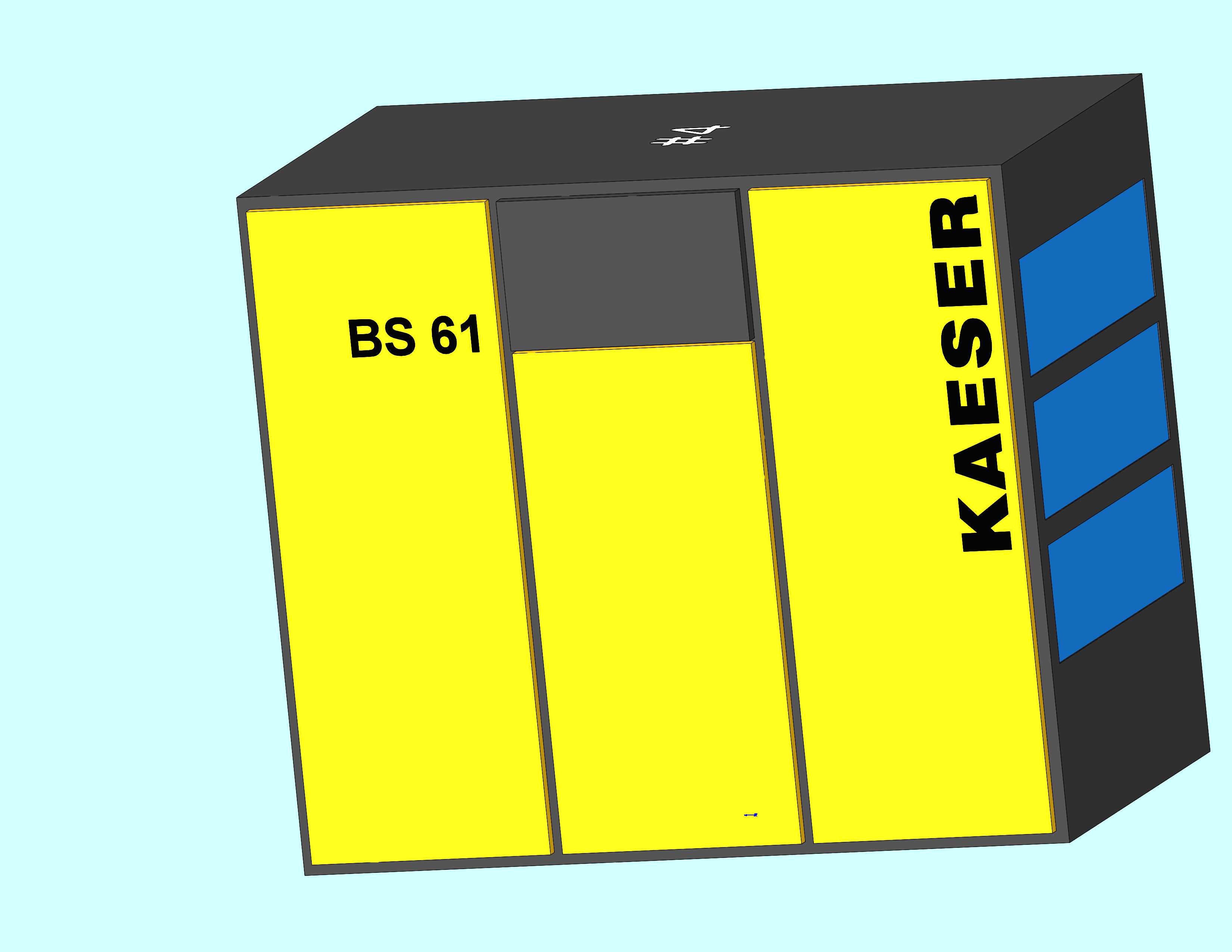

　　在机械加工车间、汽车维修场站、中小型自动化生产线的气源供给场景里，这类箱体式空气压缩机是支撑气动工具、气动执行元件稳定运行的核心动力设备，日常承担着为气动扳手、气动夹具、气动吊具、喷涂设备提供稳定压力压缩空气的职能，区别于开放式的空压机结构，这款机组采用全封闭箱体布局，能有效阻隔主机运行产生的机械噪音向外传递，适配对噪音控制有要求的厂区室内安装场景。从结构设计逻辑来看，建模时优先还原了机组的模块化分区思路，正面三块门板对应内部不同的功能舱室：左侧大尺寸舱门覆盖主机与油气分离模块，日常维保只需拆开该舱门即可完成油滤更换、油位检查、主机皮带张紧度调整等常规操作；中间上下分舱的区域对应电气控制舱与冷却器旁通回路，

　　电气元件独立分舱能避免油路渗漏带来的安全隐患，控制舱内预留了接触器、压力控制器、保护继电器的安装空间，建模时还原了舱门的密封胶条安装位，能阻挡车间内的金属粉尘、切削液雾气进入电气舱造成元件接触不良；右侧带通风格栅的舱体对应冷却排风通道，内部轴流风机产生的气流顺着导流板吹过油冷却器与后冷却器，从侧面格栅排出，建模时还原了格栅的倾斜角度，能避免外部飞溅的液体直接溅入冷却芯体。外形尺寸的建模还原严格遵循实际安装边界要求，机组底部预留了标准叉车孔位，适配厂区内常规3吨叉车的转运需求，底部四个安装脚的孔位间距匹配通用的设备安装减震基座尺寸，现场安装时不需要额外做基础改造，直接将机组吊装到预制的减震垫上即可完成固定；

　　机组顶部的吊装位做了加强筋结构还原，对应实际设备的吊装受力点，避免现场吊装时出现箱体变形。从功能特性的还原细节来看，机身侧面的KAESER标识与正面BS61标识的位置完全匹配实际设备的品牌标识布局，箱体门板的折边结构、门锁安装位都做了等比例还原，能直接用于车间布局规划时的设备占位模拟，也可以作为空压机外观改型设计的基础参考模型；建模时特意保留了门板与箱体框架的装配间隙，对应实际设备的装配公差要求，做虚拟装配仿真时可以直接模拟门板开合的运动路径，检查维保操作时的开门空间是否会和周边管线、其他设备产生干涉。在做厂区三维布局设计时，这类精准还原外形与安装边界的模型，能帮助设计人员提前核算气源站的空间占用，

　　预留出足够的维保操作空间与排风散热空间，避免后期设备进场后出现空间不足、排风不畅导致的设备高温停机问题；同时模型的分舱结构还原，也能帮助刚接触空压机维保的技术人员快速理解设备的内部布局逻辑，熟悉不同维保操作对应的舱门位置，减少现场排查故障的时间。不同于只做外形包覆的简易模型，这款模型的结构细节完全贴合实际设备的生产装配逻辑，每一处折边、每一个格栅的尺寸都参考了实际设备的测绘数据，不管是用于教学演示中的设备结构讲解，还是用于工厂数字化改造中的设备三维建模入库，都能满足精度要求，不需要再做额外的结构修正。
