150吨瓦巴什热压成型设备结构设计

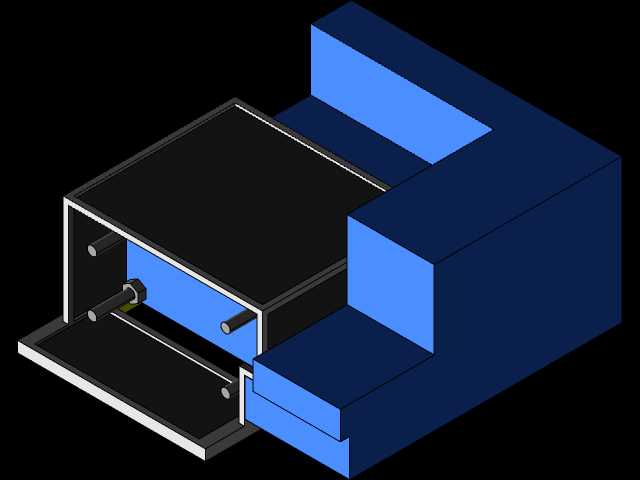

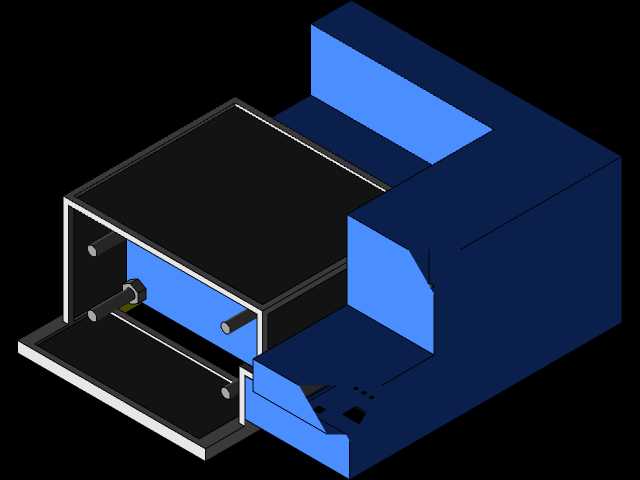

　　在复合材料模压、橡胶硫化、板材层压这类需要恒定热压合压力与精准温控的生产场景里，大吨位热压设备的结构刚性直接决定了成品的成型精度，这套150吨规格的热压设备，在结构设计阶段就围绕重载下的形位公差控制做了多轮校核。从实际产线适配的角度看，这类设备常被布置在复合材料制品车间、橡胶密封件生产工段或是人造板压合工序中，需要匹配上下料辅助工装的作业空间，因此在机架设计时，首先确定了三梁四柱的核心承载结构，上横梁、活动横梁、下底座均采用箱型焊接结构，焊接后做整体去应力退火处理，避免长期重载下出现焊缝开裂或是结构蠕变，四根立柱采用高强度合金结构钢精加工而成，表面做淬火处理提升耐磨性能，立柱与横梁的配合面采用高精度公差配合，保证活动横梁上下运行时的平行度偏差控制在每米0.05毫米以内，避免压合过程中出现压力偏载导致的制品厚度不均问题。

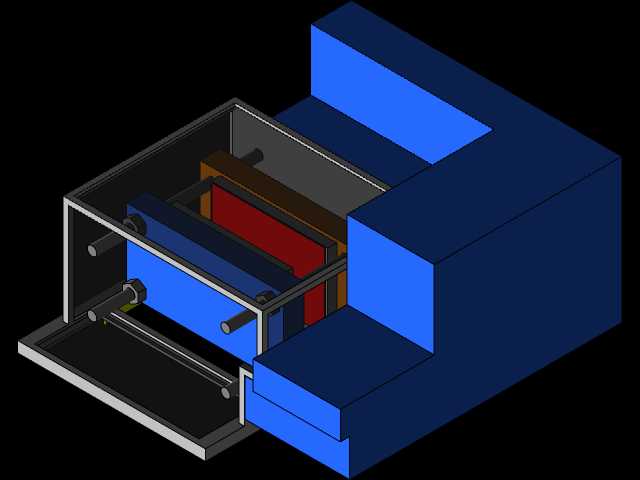

　　设备的主压合油缸布置在上横梁中心位置，采用单缸大直径柱塞结构，相比多缸同步结构，单缸设计的压力输出更均匀，也减少了多缸同步调试的维护成本，油缸的密封件采用耐高温组合密封结构，适配热压作业时的环境温度传导，避免长期高温工况下密封件过早老化漏油。加热系统的设计上，上下热压板均采用分区加热流道布置，热压板内部的加热介质流道采用等阻设计，保证整块热压板的表面温度差控制在±2摄氏度以内，避免局部温度过高导致的材料过硫化或是局部温度不足造成的粘合不牢问题，热压板与活动横梁、下底座之间均设置隔热垫层，减少热量向机架结构传导，降低机架的热变形量，同时也能减少不必要的热量损耗，提升加热效率。

　　从安装边界的尺寸来看，设备整体占地宽度适配常规标准工业厂房的柱距，设备底座的安装地脚孔位置按照通用设备基础规范设计，不需要做特殊的深挖基础，只要地面承载能力满足每平方米10吨以上的承重要求即可安装，设备的操作高度按照人体工程学设计，下热压板的工作面距离地面高度适配站立作业的操作需求，不需要额外搭建操作平台。活动横梁的行程设计覆盖了常规制品的压合开模距离，最大开模间距能够满足带一定高度的模具安装需求，同时在行程上下极限位置都设置了硬限位与电气限位双重保护，避免活动横梁超行程运行造成设备损坏。

　　在导向结构的设计细节上，活动横梁与立柱的配合处采用自润滑铜套导向，铜套内部开有润滑油槽，配套集中润滑系统，能够定期自动加注润滑脂，减少日常维护的工作量，同时导向铜套设置了防尘密封结构，避免压合作业过程中产生的粉尘、碎屑进入配合面划伤立柱表面。设备的承压底座表面设置了标准T型槽，方便不同规格的压合模具快速装夹固定，T型槽的间距按照通用模具安装尺寸设计，能够适配市面上多数标准热压模具的安装需求，不需要额外做转接板设计。

　　从实际使用的工况适配角度，这套结构在设计时也考虑了长期连续作业的稳定性，机架的受力点都做了加强筋布置，通过有限元分析模拟满吨位压合时的应力分布，将最大应力位置控制在材料许用应力的三分之一以下，保证足够的安全冗余，即使出现偶尔的偏载工况，结构也不会出现永久变形。液压管路的布置沿着机架内侧走线，所有管路都做了防烫隔热包裹，既避免高温管路烫伤操作人员，也能减少管路的磕碰损坏风险，管路接头采用密封性能可靠的法兰式连接，减少高压作业下的渗漏概率。

　　对于需要做设备改造或是产线升级的场景，这套结构的安装接口也预留了足够的拓展空间，比如后续需要加装自动送料机构、安全防护光栅、模具快速夹紧装置时，都可以直接在机架对应的预留安装位上加装组件，不需要对主体结构做二次加工。热压板的加热接口也预留了不同加热介质的转接空间，既可以适配导热油加热，也可以根据需求更换为电加热模块，满足不同厂区的能源配套条件。在安全防护设计上，设备的压合作业区域周边预留了安全防护门的安装位置，配套的安全联锁装置接口也已经在结构上做了预留，能够满足不同等级的安全生产规范要求。
