凯瑟CSD1005螺杆式空气压缩机三维结构

　　这套三维结构还原的是工厂端常用的固定式螺杆空气压缩设备，日常在机械加工车间、自动化装配线、喷涂作业区、气动工具集中供能站点都能见到这类设备的身影，它的核心作用是持续输出稳定压力的压缩空气，为所有依赖气动动力的生产环节提供可靠气源，小到工位上的气动扳手、吹尘枪，大到整条生产线的气动执行元件、气动夹具、喷涂设备的动力供给，都需要这类设备作为核心气源站完成动力输出。

　　从结构设计逻辑来看，这套模型完整还原了设备的箱式集成布局，整体采用立式方正柜体结构，外部钣金壳体做了分块式设计，正面预留了检修门的开合结构边界，侧面设置了通风散热与维护操作的窗口，顶部做了平整的封板设计，既可以在安装时预留吊装点位的结构空间，也能避免车间落尘堆积进入设备内部。建模过程中严格遵循了实际设备的安装边界要求，柜体底部预留了与基础地脚连接的安装孔位对应结构，设备四周预留了足够的维护操作空间，正面检修门的开合半径范围内没有设置突出结构，侧面散热窗口的位置避开了车间管线排布的常规干涉区域，能够直接对接工厂气源站的布局设计需求。

　　设备的功能集成度在建模时做了完整的结构体现，柜体内部的空间划分完全匹配实际设备的组件排布逻辑：下部预留了主机与电机的安装腔体，中部设置了油气分离、冷却系统的安装位，上部预留了控制元件、排气接口的排布空间，外部壳体的标识位置、品牌标识区域、型号标注位都和实际设备保持一致，甚至连柜体边角的防撞包边、门板的密封压边结构都做了细节还原。这类箱式集成设计的优势在于，设备出厂前已经完成了所有内部组件的预装与调试，现场安装只需要对接电源与输气管路即可投入使用，不需要额外搭建独立的机房防护结构，外壳自带的隔音层结构能够有效降低设备运行时的噪音传递，适合直接布置在生产车间临近用气点的位置，减少长距离输气管路带来的压力损耗。

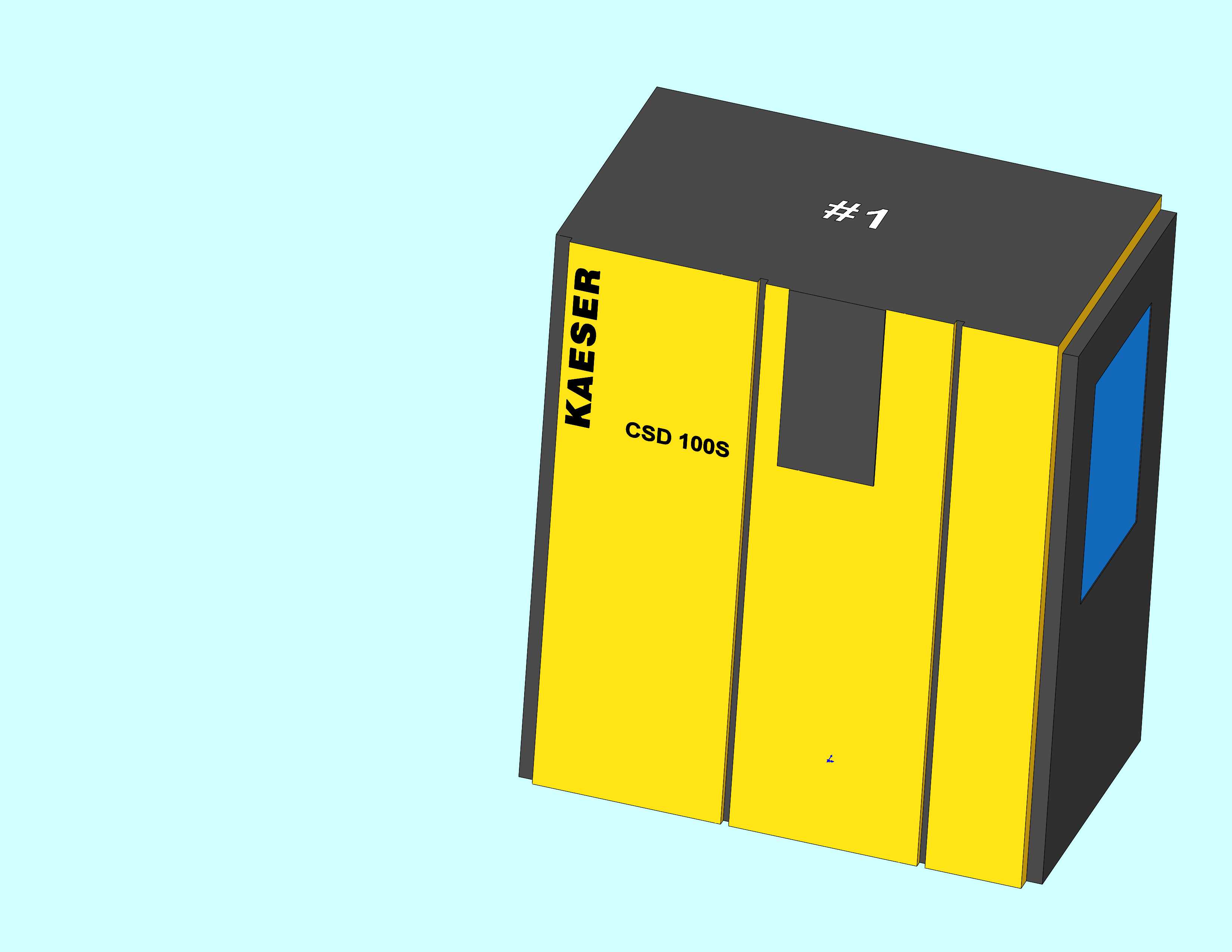

　　从实际选型适配的角度来看，这套模型的尺寸参数完全对标同型号实际设备的外形规格，整体占地面积控制在小型气源站的合理范围内，不需要占用过大的车间空间，设备的进气口、排气口、排污口的位置都按照实际安装方位做了定位，在做车间整体管线布局设计时，可以直接调用这套模型完成排布校验，避免出现管线干涉、维护空间不足的问题。建模时特意还原了设备的分色外观结构，明黄色的门板区域与深灰色的框架、顶盖形成明确的视觉区分，既符合工业设备的安全色标识规范，也能在车间环境中快速识别设备位置，日常巡检时可以直观通过门板的闭合状态判断设备的维护情况，侧面的蓝色观察窗口对应内部油位、运行状态的可视区域，不需要打开柜门就能完成日常的运行状态检查。

　　在结构细节的处理上，这套模型没有忽略实际使用中的细节设计：柜体门板的铰链安装位、门锁结构都做了对应还原，顶部的标识区域预留了设备编号的粘贴位置，底部的通风栅格结构既保证了设备进风散热的需求，也能阻挡车间内的大颗粒杂物进入设备内部，所有外部钣金的折边圆角都按照实际加工工艺做了处理，没有尖锐的直角结构，避免安装维护过程中出现磕碰划伤的风险。对于从事工厂布局设计、气源站规划、设备改造的工程人员来说，这套高精度的三维结构可以直接用于方案评审、安装模拟、干涉校验环节，不需要再花费时间重新测绘设备外形，能够有效提升设计阶段的工作效率，也能避免因尺寸偏差导致的现场安装返工问题。
