27x27规格带夹式BGA芯片散热组件

　　在嵌入式板卡、工业控制主板、通讯设备单板的硬件设计环节中，BGA封装芯片的散热方案选型往往直接决定整机长期运行的稳定性，尤其是27x27mm尺寸规格的BGA芯片组，普遍应用在中高算力的主控、FPGA、功率转换类芯片场景，这类芯片在满负载运行时核心温升较快，若散热结构匹配不当，极易触发芯片过温降频，甚至长期高温引发焊点疲劳失效。这款带夹式安装的BGA散热组件，正是针对该尺寸段芯片的安装空间、散热需求、装配效率做的定向结构设计，区别于传统背胶粘贴、螺丝锁付的散热结构，带夹式的固定逻辑完全规避了粘贴类方案长期使用后胶层老化脱落、螺丝锁付需要在PCB上预留固定孔位占用布线空间的痛点。

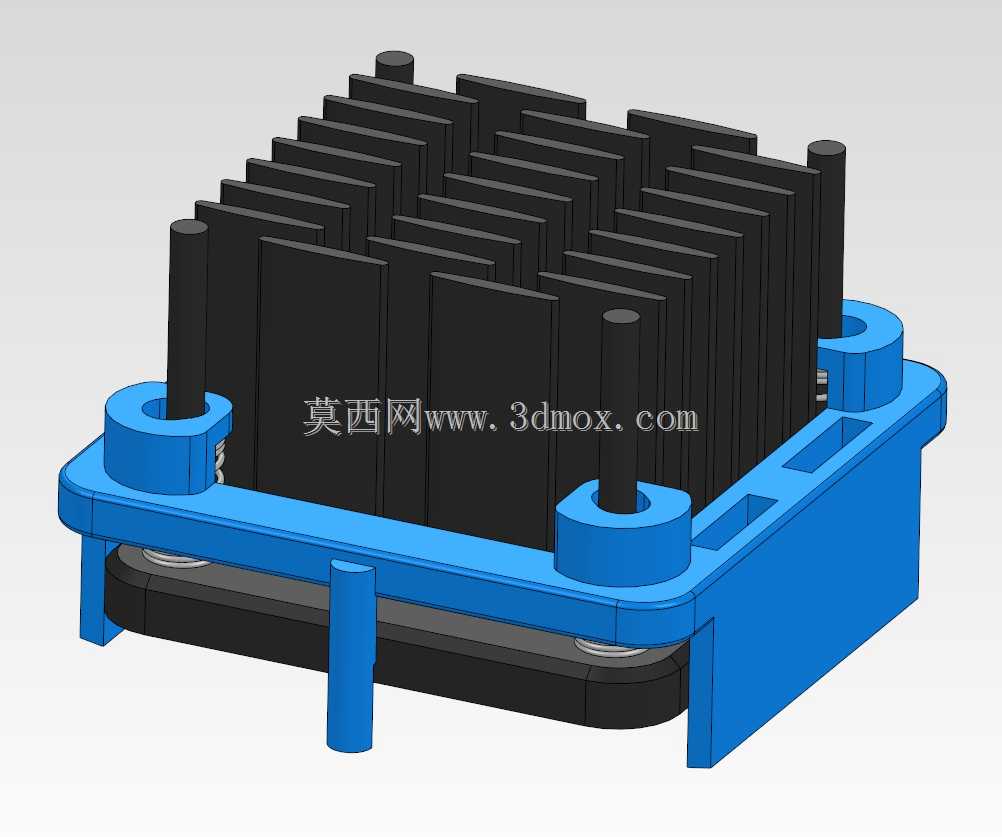

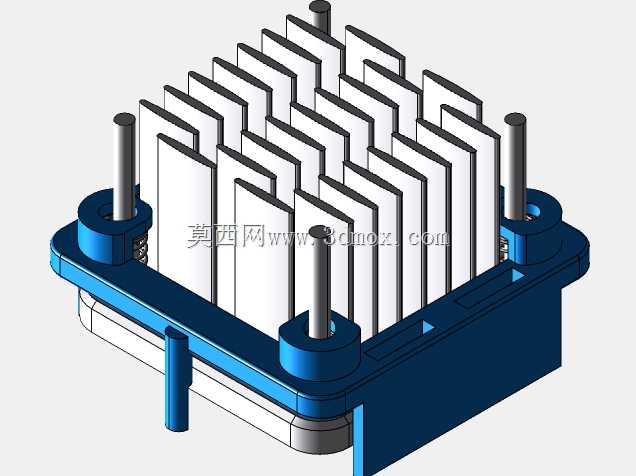

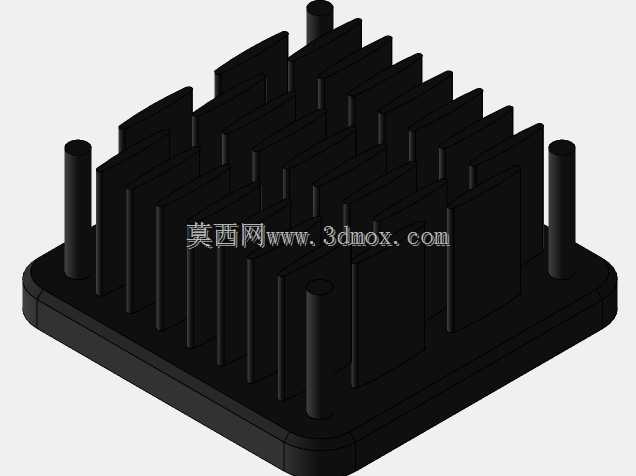

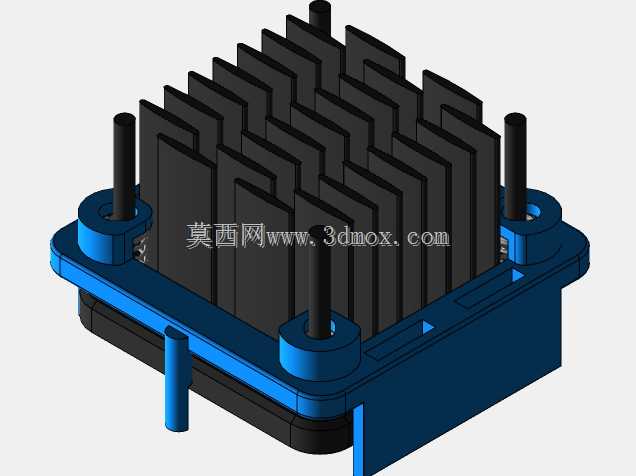

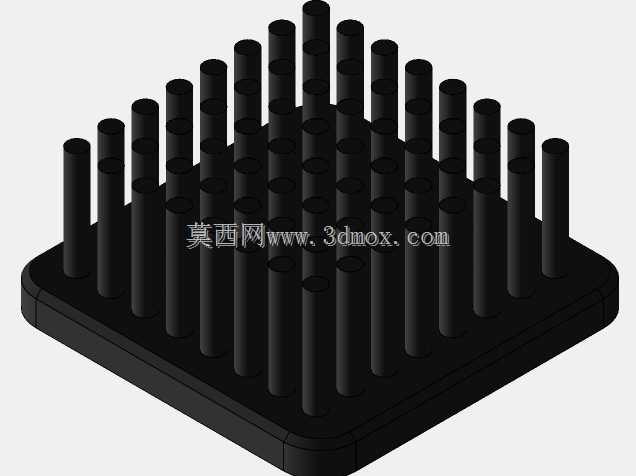

　　从结构组成来看，整个散热组件分为三个核心功能段：上部的鳍片散热主体、中部的导热接触层、下部的蓝色注塑夹式固定支架。上部鳍片采用阵列式直肋结构，肋片间距经过气流通道优化，既保证了自然对流场景下的空气流通效率，也能适配板卡上就近布置的轴流风扇形成强制对流风道，肋片高度控制在常规板卡元件安全间隙范围内，不会和相邻板卡、机箱上盖产生装配干涉；鳍片基座底面做了平面度精整处理，能和芯片表面形成均匀的接触界面，减少接触热阻。中部的导热接触层预置了缓冲导热垫，既可以填充芯片表面和散热基座之间的微观间隙，也能吸收装配过程中的压合公差，避免硬接触压损芯片封装本体。

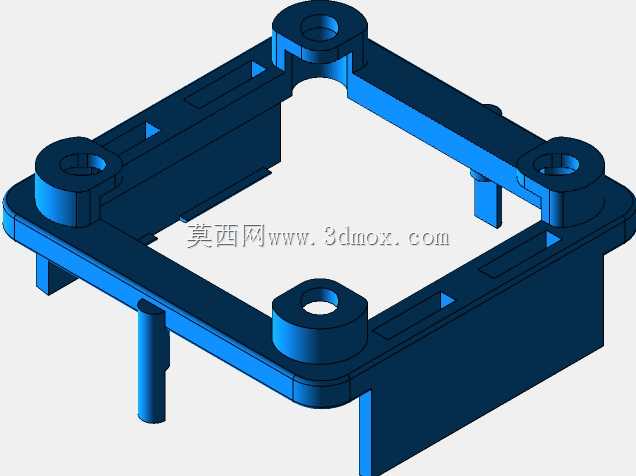

　　下部的夹式固定支架是整个结构的设计核心，四个角位的定位柱刚好对应27x27mm BGA芯片周边的标准安装过孔位，支架自带的弹性卡爪不需要额外螺丝紧固件，装配时只需要将支架对准孔位下压，即可通过卡扣结构将整个散热组件牢牢固定在PCB板上，卡爪的弹性行程经过调校，压合力度刚好能保证导热垫的合理压缩量，既不会因为压力过小导致接触热阻偏大，也不会因为压力过大造成PCB板弯曲变形、芯片封装应力损伤。支架侧面预留的镂空槽位一方面可以减少支架本身的材料用量降低自重，另一方面也能引导侧向气流穿过鳍片底部，带走导热接触面附近的积热，避免热量在支架和PCB之间的封闭区域淤积。

　　在实际选型应用中，这款散热组件的安装边界完全适配27x27mm尺寸的BGA芯片焊盘区域，整体外轮廓尺寸控制在常规板卡元件排布的安全间距内，不需要在PCB设计阶段额外预留大面积的散热器件避让区，对于已经完成布线、需要后期优化散热方案的成熟板卡，也可以直接加装不需要改板。夹式的安装方式大幅提升了产线装配效率，不需要锁螺丝、点导热胶、等待胶层固化的工序，单人即可完成快速装配，后期维护拆卸也只需要拨开卡爪即可取下散热组件，不会对PCB和芯片造成损伤。从散热能力匹配来看，该结构可以覆盖功耗在10-18W区间的BGA芯片散热需求，自然对流场景下能将芯片满载温升控制在合理区间，若搭配低转速的板级风扇，散热冗余量还能进一步提升，完全满足工业级设备7*24小时连续运行的散热可靠性要求。

　　在三维建模过程中，整个结构的配合公差经过反复校验，卡爪的卡扣量、定位柱的直径公差、鳍片基座和支架的配合间隙都按照注塑件、冲压散热件的通用加工公差做了预留，模型中各个特征完全符合实际加工工艺要求，不存在无法开模、无法装配的干涉特征，结构设计从业者可以直接参考该结构的固定逻辑，调整鳍片尺寸、支架高度来适配其他规格的BGA芯片散热需求，也可以直接基于该模型做细节优化，比如调整鳍片厚度、增加导热垫厚度规格、修改卡爪弹性臂长度来适配不同厚度的PCB板。
