18650圆柱锂电池内部结构剖切展示模型

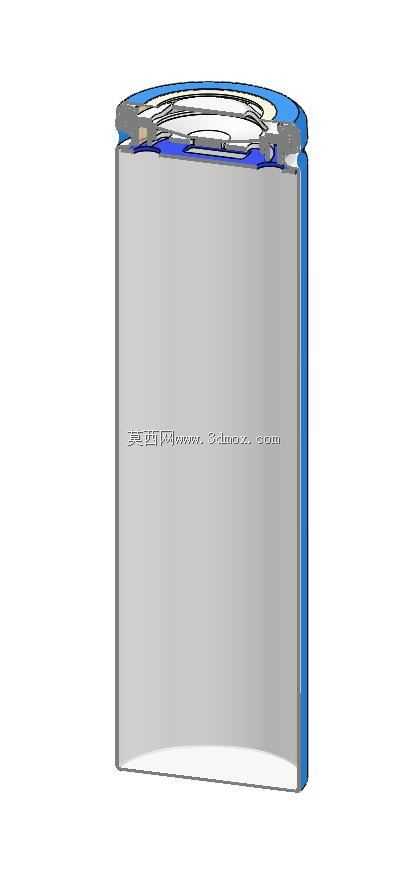

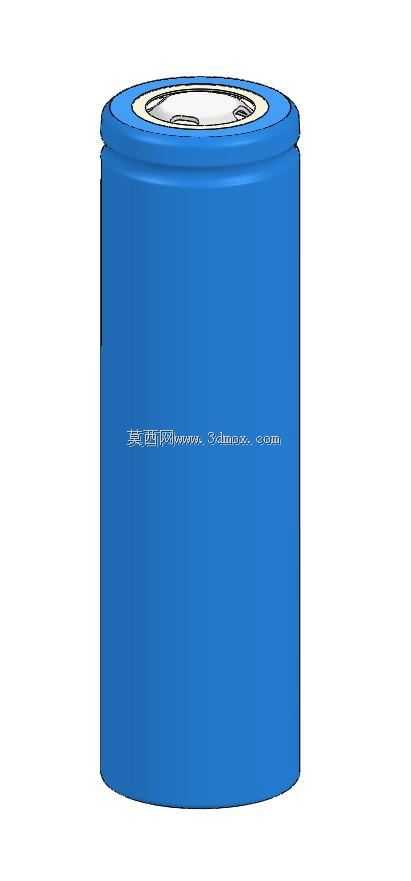

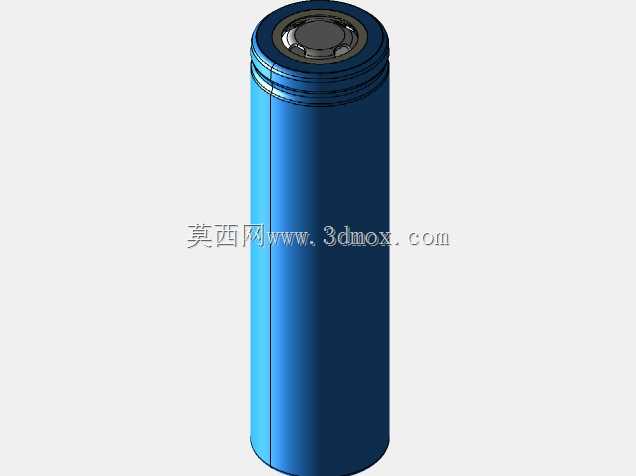

　　在消费电子、小型储能设备、电动工具、便携照明装置的结构设计环节，18650规格圆柱电芯是应用频次极高的供能部件，很多刚接触结构选型的工程师容易只关注电芯的标称容量、放电倍率等电参数，忽略其内部构造与外部安装边界的匹配关系，这个剖切结构模型刚好能把电芯从外壳到内部卷芯的完整层级直观呈现出来，不用实际拆解报废电芯就能理清各部分的装配逻辑。日常做产品结构堆叠时，最先要卡准的就是电芯的外部安装边界，标准18650电芯的公称直径为18mm，不含正极凸起的本体长度为65mm，正极帽的凸起高度通常在0.8-1.2mm区间，外壳采用镀镍钢质拉伸壳体，侧壁厚度在0.25-0.3mm之间，做电池仓设计时要预留合理的装配间隙，既要避免间隙过大导致电芯晃动磨损外皮，也要防止过盈量太大压伤壳体造成内部短路。从剖切展示的结构来看，电芯顶部的密封结构是设计时容易忽略的细节，正极帽与钢壳之间通过绝缘密封胶圈实现隔离与密封，胶圈下方设置有过流保护的泄压阀结构，当电芯内部因为过充、短路产生异常高压时，泄压阀会优先破裂释放内部压力，避免壳体爆裂，这部分结构的尺寸公差直接影响电芯的安全性能，在做电池仓顶部的接触弹片设计时，不能给正极帽施加过大的轴向压力，防止长期挤压破坏泄压阀的密封结构。

　　模型展示的内部卷芯部分，是由正极片、负极片、隔离膜交替层叠后卷绕成型的，卷芯与钢壳内壁之间留有极薄的绝缘衬层，避免卷芯与金属壳体直接接触造成短路，卷芯的中心预留有卷绕针孔，这部分空间在做热仿真分析时可以等效为静止空气层，不能简单按照实心结构计算导热系数，很多新手做电池包热仿真时容易在这里出错，导致仿真结果与实际温升偏差过大。实际选型应用中，不同厂家的18650电芯在细节尺寸上会有细微差异，比如部分高容量型号的负极底盖厚度会略有增加，或者正极帽的直径有细微区别，做通用型电池仓设计时要按照行业内的尺寸上限预留空间，避免出现部分品牌电芯无法装入的问题。

　　另外在做多串多并的电池组结构设计时，电芯之间的绝缘间隙要留足，相邻电芯的外壁之间最好预留0.5mm以上的间隙，配合绝缘支架固定，防止长期使用过程中外皮磨损造成短路。这个剖切模型把平时被金属外壳包裹的内部结构完整呈现出来，能帮助结构工程师快速理解电芯的受力薄弱点，比如钢壳的侧壁承压能力远大于轴向承压能力，设计固定结构时尽量采用侧壁抱紧的方式，减少对电芯两端的轴向冲击力，尤其是负极一端是壳体卷边密封的位置，过大的轴向冲击力容易破坏卷边结构导致电解液泄漏。

　　在便携设备的跌落仿真分析中，也可以参照这个内部结构设置材料属性，卷芯部分可以按照层状复合材料的等效参数设置，钢壳采用薄壁金属材料属性，密封胶圈采用弹性体材料属性，能大幅提升仿真结果的准确度，避免因为对内部结构不了解导致的参数设置错误。很多工程师在做电池相关的结构设计时，往往只参考厂家提供的外形尺寸图，对内部构造没有直观认知，很容易在固定结构、接触弹片、散热通道的设计上留下隐患，通过这个等比例的剖切模型，能快速建立起18650电芯的完整结构认知，在设计阶段就规避掉可能存在的结构风险，比如在设计电池仓的泄压通道时，要对应电芯顶部泄压阀的位置预留气流通道，不能在泄压阀方向设置实心的阻挡结构，确保异常情况下泄压路径通畅。
