PCB板用1.6mm通孔测试探针结构

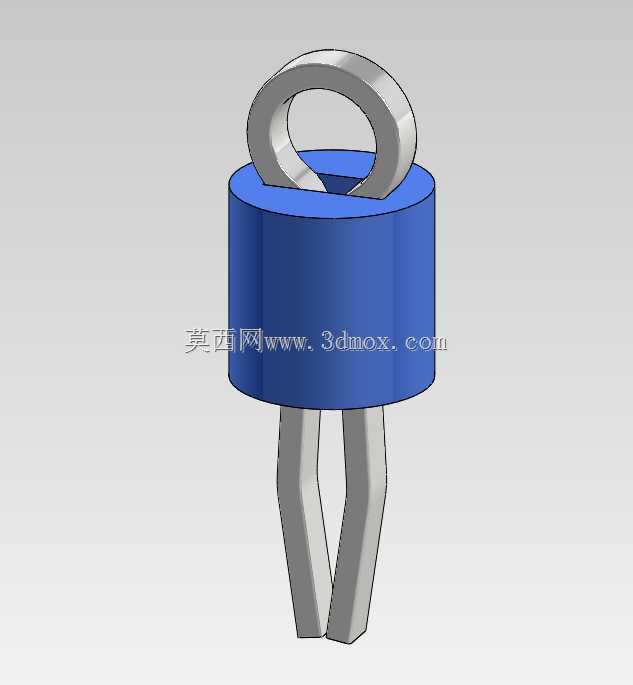

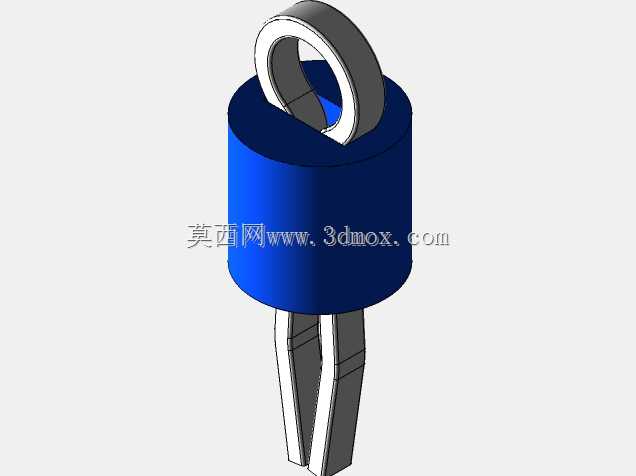

　　在PCB量产制程的在线测试环节，通孔测试探针是直接接触电路板测试点位、导通测试信号的核心接触部件，这类探针的结构合理性直接决定测试良率判定的准确性、探针自身的耐磨寿命以及测试过程中对PCB板的损伤程度。这款适配1.6mm孔径焊孔的测试探针，整体采用同轴式结构布局，上部设置环形挂接结构，中部为绝缘基座，下部为分叉式弹性接触引脚，整体安装高度控制在5mm，刚好适配常规消费电子类PCB板的测试工位空间预留，不会和周边排布的贴片元件产生结构干涉。

　　从实际产线应用场景来看，这类探针主要搭载于ICT在线测试治具、FCT功能测试架以及手动PCBA测试工装内，对应单面板、双面板上直径1.6mm的通孔测试点，在测试压合过程中，下部的分叉引脚会顺着通孔孔壁滑入，两个弹性臂自然撑开贴紧孔壁的铜镀层，避免单点接触带来的信号虚接问题，相比尖头测试探针扎入测试点焊盘的接触方式，这种通孔适配的分叉结构不会刮伤焊盘表层的阻焊与镀层，也不会在多次压合后在焊盘表面留下扎痕，适合需要多次复测的PCBA板测试工序。

　　设计过程中首先锚定的是安装边界约束，中部绝缘基座的直径与测试治具上的探针安装孔位做公差适配，采用小间隙配合，既保证探针可以顺利压入安装孔，又不会在压合测试过程中出现径向晃动，避免引脚偏位无法对准通孔的问题。上部的环形挂耳结构并非冗余设计，一方面是在探针更换时可以用弯钩工具勾住挂耳直接拔出，无需从治具背面顶出，提升治具维护效率；另一方面环形结构可以卡在治具的定位台阶上，限制探针的下压行程，避免压合力过大导致引脚过度变形弯折，同时也能在探针和治具压板之间预留出信号接线的缠绕固定空间，方便测试导线的焊接与固定。

　　中部的绝缘基座采用绝缘材质制作，建模时预留了材质配置的可选接口，可根据测试场景的耐压需求选择不同颜色的绝缘材质，既方便产线人员通过颜色快速区分不同信号回路的探针，也能避免相邻探针之间出现高压爬电的问题。下部的分叉接触引脚采用对称式斜切结构，两个引脚的张开角度经过反复校核，在自由状态下引脚的最大外径略大于1.6mm通孔直径，压入通孔后弹性臂产生的回弹力可以保证引脚和孔壁铜层的接触压力稳定在合理区间，接触压力过小会导致接触电阻过大影响测试信号准确性，接触压力过大则会磨损孔壁铜层甚至撑裂通孔周边的基材。

　　在结构细节处理上，引脚的末端做了小角度的倒角导向，压合时即使存在微小的位置偏差，倒角面也能顺着通孔边缘滑入孔内，降低对探针和PCB板的对位精度要求，提升测试工位的容错率。引脚和中部绝缘基座的连接位置做了加强过渡结构，避免多次压合循环后引脚从基座处断裂，提升探针的循环使用寿命。整体结构没有多余的复杂特征，建模时所有特征均采用参数化驱动，后续如果需要适配其他孔径的通孔测试点，只需要修改对应孔径、引脚张开角度、基座直径的参数即可快速衍生出不同规格的探针模型，大幅缩短治具设计阶段的零件建模周期，也方便后续工程图导出、加工公差标注的工作开展。

　　在治具整体装配时，这类探针的排布完全对应PCB板上的通孔测试点坐标，5mm的总高度可以让探针在安装后顶部不会高出治具压板过多，下部引脚伸出治具底板的长度刚好满足压合时完全插入通孔的需求，不会出现引脚过短接触不到孔壁、或者引脚过长顶弯PCB板的问题。对于测试点位密集的PCB板，这种小尺寸的探针结构可以缩小相邻探针的中心间距，在有限的治具空间内容纳更多测试点位，适配高密度布线的PCB板测试需求。
