H#0型凹槽检测用H型凹口量规

　　在机械加工的批量零部件尺寸管控环节，对应H#0规格凹槽的形位与尺寸检测，一直是小尺寸内特征检测的难点——常规通用卡尺、千分尺的测头无法深入窄槽内部完成全轮廓贴合检测，容易出现局部尺寸超差漏判的问题，直接影响后续装配环节的配合精度，严重时会导致装配件卡滞、配合间隙超差引发的振动磨损问题。这款针对ISO 4757标准设计的H型凹口量规，就是专门适配这类窄凹槽特征的专用检测工装，完全匹配对应规格凹槽的轮廓公差要求，在生产现场的工序间快速检测、成品终检环节都能发挥作用，检测人员无需复杂读数操作，通过通止逻辑就能快速判断凹槽尺寸是否合格，大幅提升批量零件的检测效率，相比三坐标等实验室检测设备，更适配生产现场的高频快检需求。

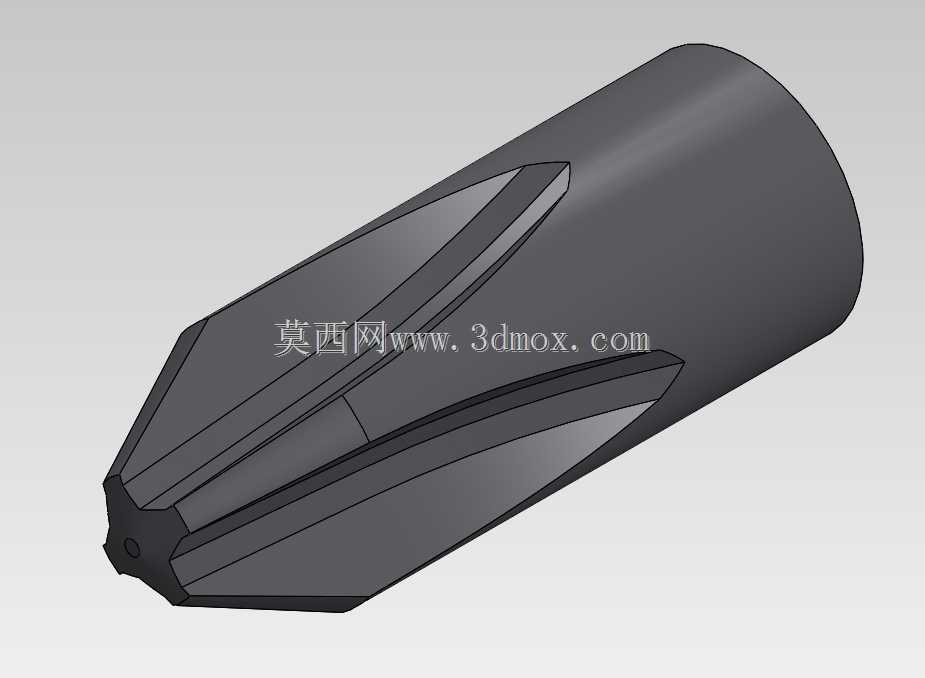

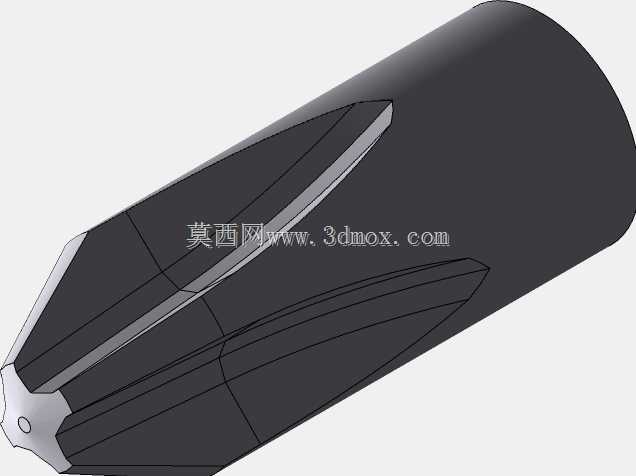

　　从功能特性来看，这款量规属于专用轮廓量规范畴，工作端的轮廓完全复刻对应H#0型凹槽的最大实体尺寸边界，检测时将量规工作端对准凹槽位置平稳推入，能完全通过的零件即为尺寸合格，无法推入则说明凹槽尺寸偏小、存在加工余量超差问题，推入后存在明显旷量则说明凹槽尺寸偏大、超出公差带范围。量规的非工作端采用圆柱柄结构，方便检测人员手持施力，柄部直径大于工作端最大轮廓尺寸，形成天然的推入限位，避免检测时过度推入损伤零件槽口或量规工作棱边。工作端的棱边做了极小的倒角处理，既不会因为锐边刮擦零件槽壁产生误判，也能避免量规本身棱边磕碰崩损，延长量规的现场使用寿命。

　　设计过程中，首先严格遵循ISO 4757标准中对应H#0型凹槽的轮廓尺寸要求，将工作端的各段型面尺寸公差控制在被检测零件公差带的1/10以内，保证量规本身的精度传递可靠性，避免量规自身精度不足导致的检测误判。型面过渡位置采用平滑圆弧衔接，不存在应力集中的尖角，既方便加工时的刀具路径规划，也能减少热处理环节的开裂风险。整体结构采用一体化设计，没有拼接装配结构，避免长期使用后装配松动带来的精度偏移问题，柄部的长度设计充分考虑手持操作的空间需求，检测时手部不会和被检测零件表面发生干涉，即使是安装在工装夹具上的零件，也能顺利完成检测操作。

　　从安装与使用边界来看，这款量规为手持检测工具，不需要额外的安装固定结构，工作端的轮廓尺寸完全匹配H#0型凹槽的检测需求，无法适配其他规格的凹槽检测，使用时需要保持量规与凹槽的轴向对中，倾斜推入容易导致卡滞误判，也会加剧量规棱边的不均匀磨损。量规的整体长度控制在单手握持的舒适范围内，长时间重复检测操作也不会产生明显的手部疲劳，工作端的表面硬度经过强化处理，耐磨性能满足生产现场上万次的重复检测需求，日常存放时需要做好防护，避免工作棱边与其他金属工具磕碰，一旦棱边出现磕碰缺口就会影响检测准确性，需要及时校准或更换。在实际生产场景中，这类专用量规常配套在螺钉、小型轴类带槽零件的生产线上，和其他规格的通止规、螺纹量规搭配使用，构成完整的工序尺寸快速检测体系，是小尺寸特征批量检测中性价比极高的检测工装。
