带法兰安装结构SMA射频直式连接器

　　在射频微波通信链路的搭建场景中，这类带法兰的SMA直塞是高频信号传输节点里极为常用的互联元件，常见于通信基站射频前端、测试测量仪器接口、军工电子设备舱内布线、工业无线传输模块的板端连接环节，承担着同轴射频信号低损耗转接的核心作用，区别于螺纹拧入式的SMA接头，法兰安装的结构形式更适合需要长期固定、抗振动冲击的安装工况，能避免设备运行过程中接头松动导致的驻波比异常、信号衰减超差问题。从实际使用的功能特性来看，这款直塞的内导体采用插针接触结构，适配标准SMA母座的接口尺寸，特性阻抗匹配50欧姆常用射频阻抗标准，可覆盖DC到18GHz的常用工作频段，足够满足绝大多数民用通信、工业测控场景的信号传输需求，

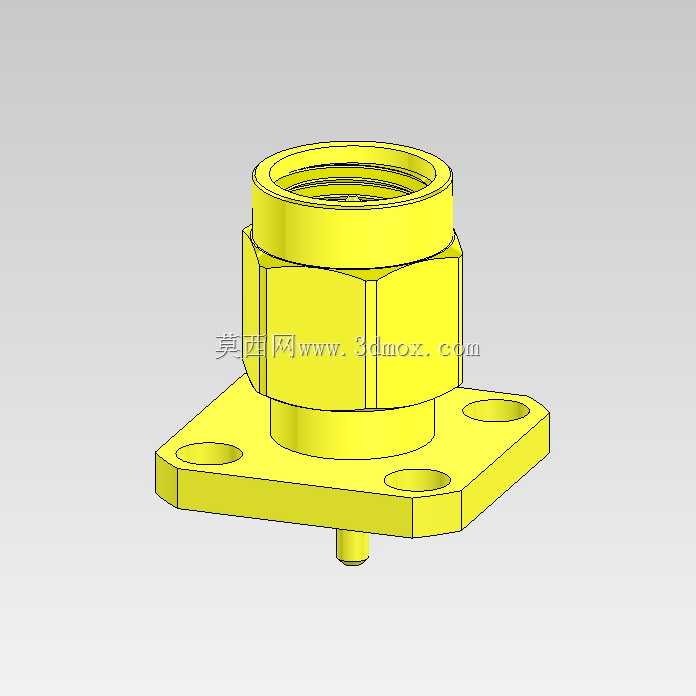

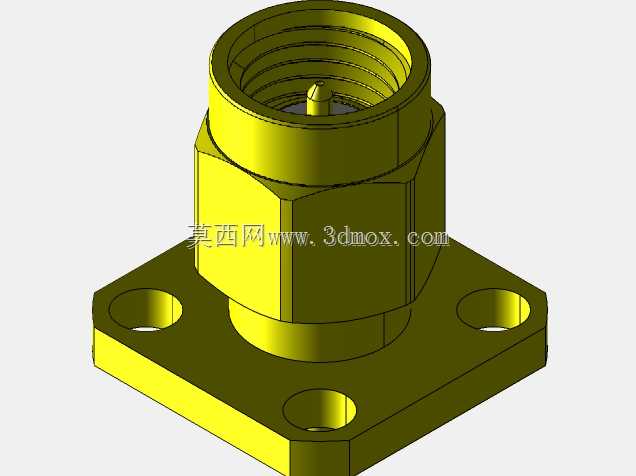

　　法兰盘上的两个安装孔位可通过M2规格的螺丝直接固定在设备面板、金属腔体或者PCB板的安装凸台上，安装后接头的轴向位置完全固定，不会因为反复插拔测试用线缆出现接头偏转、内导体受力变形的问题。设计这款结构的时候，首先要优先保证同轴结构的尺寸精度，内导体、介质支撑、外导体的同轴度公差需要控制在0.02mm以内，否则会导致信号反射增大，影响传输性能；介质支撑部分通常采用聚四氟乙烯材质，既可以保证内导体的居中定位，又能在宽温域环境下保持稳定的介电常数，避免温度变化带来的阻抗漂移。外形尺寸上，接头主体的外六角结构尺寸适配标准5.5mm开口扳手，方便安装时施加合适的拧紧力矩，不会因为力矩过大导致外导体变形；法兰盘的厚度控制在1.5mm，

　　既保证安装后的结构强度，又不会过多占用设备内部的轴向空间，底部伸出的内导体插针长度严格按照SMA接口标准设计，插入适配母座后接触深度符合规范，既不会因为插接过深顶坏母座内的接触簧片，也不会因为插接过浅导致接触电阻过大、信号断续。安装边界方面，需要注意法兰盘安装面的平面度要求，安装时要保证接头法兰与安装基面完全贴合，避免出现倾斜导致的内导体偏心；两个安装孔的中心距公差控制在±0.05mm，和设备端的安装柱位置精准匹配，安装螺丝的拧紧力矩建议控制在0.3N·m到0.5N·m之间，力矩过大会导致法兰盘变形，甚至挤压内部的介质支撑导致内导体偏移。在实际的设备布线场景中，这类法兰式SMA直塞通常用来做设备面板的对外接口，

　　外侧连接测试线缆或者天线馈线，内侧通过半刚性电缆或者微带线直接连接设备内部的射频电路，相比穿墙式的SMA接头，法兰安装的形式不需要在面板上加工精度极高的细牙螺纹，只需要加工对应的过孔和螺丝安装孔即可，大幅降低了面板的加工难度，也减少了接头安装时的密封处理工序，在批量生产的通信设备中能有效提升装配效率。另外，这款接头的外导体采用黄铜镀金材质，既有足够的结构强度，又能保证良好的导电性能和抗腐蚀能力，在户外使用的通信设备中，配合法兰盘处的导电密封圈，还能实现良好的电磁屏蔽效果，避免外界的电磁干扰通过接口缝隙进入设备内部，影响电路的正常工作，同时也能防止内部的射频信号向外泄露，避免不同通道之间的信号串扰。在三维建模过程中，需要重点还原内导体的倒角结构、外六角的棱角尺寸、法兰盘安装孔的沉头细节，以及底部插针的直径和伸出长度，这些细节直接关系到后续结构干涉检查、装配模拟的准确性，如果建模时忽略了内导体和外导体之间的介质支撑台阶结构，在做整机装配仿真的时候就可能出现和内部线缆、电路结构的干涉问题，导致实际生产时出现装配故障。
