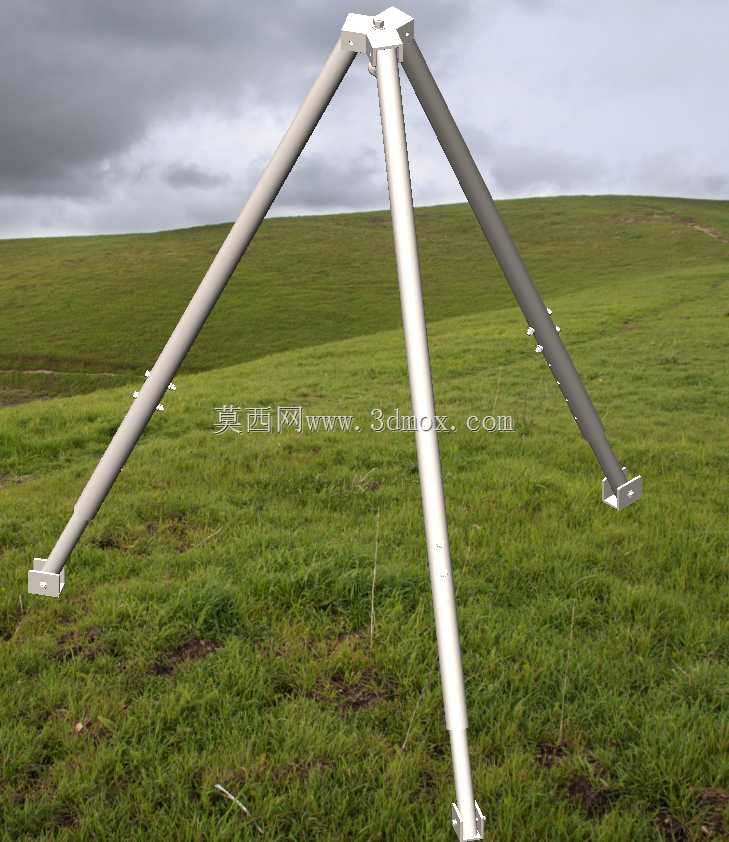

户外作业可调节三脚支撑挂架结构

　　这类三脚支撑挂架常出现在户外临时作业场景中，比如野外管线铺设时的临时承重吊挂、小型户外设备架设时的支撑挂载、农牧场临时作业的轻型吊点搭建，不需要提前浇筑固定基础，在草地、松软土路、不平整坡地都能快速布设完成，适配无硬化地面的野外作业需求，避免了固定支架无法灵活转场、对地面有硬性要求的局限。三根支腿采用可伸缩调节结构，每根支腿上设置多组调节定位孔位，作业时可根据地面坡度、所需挂载高度单独调整单根支腿的伸出长度，调整到位后通过插销完成锁止，不需要复杂的调平操作，单人即可完成支腿长度调整与架体布设，支腿末端设置带防滑齿的接地垫板，接触地面时垫板可增大与松软地面的接触面积，避免承重时支腿下陷，同时防滑齿可嵌入草皮、浮土层，

　　提升架体整体抗滑移能力，即使在有一定坡度的草坡上布设，也能保证架体的支撑稳定性。顶部采用三角汇聚式连接座，三根支腿与连接座采用铰接结构，可根据支腿的伸缩长度自动适配张开角度，不需要额外调整支腿的开合夹角，连接座中心预留挂载接口，可直接挂载吊钩、滑轮组或者小型作业机具，挂载点处于三根支腿的受力中心位置，承重时载荷可均匀分散到三根支腿上，避免单根支腿受力过载，铰接位置设置耐磨衬套，长期反复开合调整也不会出现连接间隙过大的问题，保证架体承重时的结构刚性。从安装边界来看，支腿完全收拢时整体长度较短，可放入普通工程作业车辆的货箱内转运，不需要专门的大件运输设备，支腿完全伸出、架体展开到最大工作角度时，可覆盖直径两米左右的地面支撑范围，

　　支撑高度可根据需求在一定区间内调整，最低布设高度可满足低矮设备的挂载需求，最高布设高度可满足小型机具的起吊悬挂要求，单根支腿的调节行程覆盖常规野外作业的高度差需求，即使遇到地面有凸起石块、局部凹陷的情况，也能通过单根支腿的长度调整完成架体调平，不需要额外平整地面，减少作业前的准备工作量。设计时重点考虑了无基础临时作业的受力特性，支腿采用变径管材结构，上段靠近连接座的位置受力更大，采用壁厚更厚的管材，下段靠近地面的位置受力相对较小，采用壁厚稍薄的管材，在保证整体承重能力的前提下控制架体自重，方便单人搬运与布设，支腿表面做防锈处理，可适应野外潮湿、淋雨的作业环境，不会因为短期户外存放出现锈蚀卡滞，影响支腿的伸缩调节。

　　挂载接口采用通用尺寸设计，可适配常规的轻型吊钩、卸扣等吊装配件，不需要专门定制连接构件，作业时可根据挂载需求快速更换挂载端头，比如需要吊挂线缆时可更换线缆挂钩，需要起吊小型重物时可更换滑轮吊钩，适配不同的临时作业需求。架体整体没有复杂的传动结构，所有连接位置均采用机械锁止，没有液压、电控等易损部件，野外作业时出现故障的概率极低，即使插销等小配件丢失，也可采用现场常见的钢筋、螺栓临时替代，不会因为小故障导致整个架体无法使用，非常适合野外无后勤保障的临时作业场景。在实际使用中，这类三脚挂架不需要依赖电源、气源等外部动力，完全依靠机械结构完成支撑与承重，布设完成后即可快速投入使用，转场时只需要拔出支腿定位插销，收拢支腿即可完成收纳，整个收纳过程不超过五分钟，可跟随作业班组快速转场，在零散的野外作业点之间来回调度，相比固定吊点、移动吊车等设备，使用成本更低，布设更灵活，对于轻型载荷的临时吊挂作业来说，实用性远高于大型起重设备。
