精密螺杆进给式手动金属夹紧虎钳结构

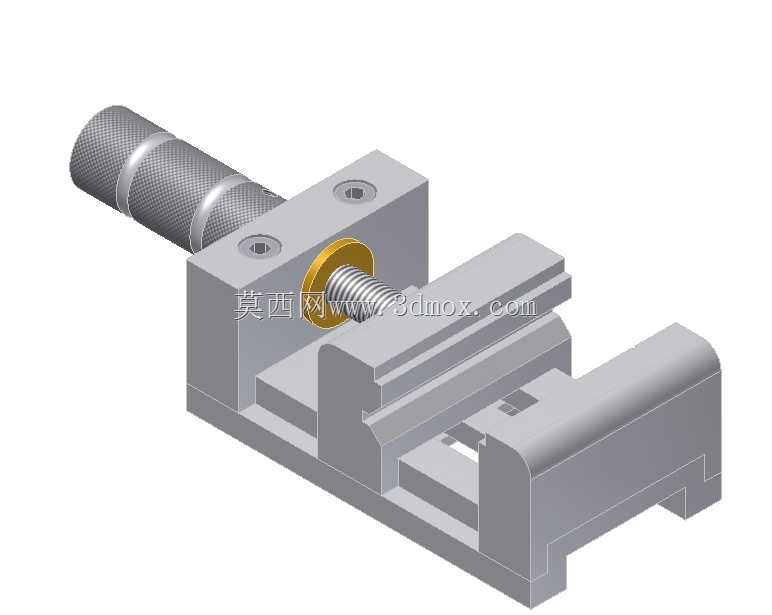

　　这款手动夹紧虎钳是面向小型零件机加工、精密装配场景设计的工装夹具，日常可直接安装在钻床、小型铣床、钳工台的工作台面上，承担小尺寸金属件、塑料样件的钻孔、修锉、轻度铣削、装配定位等工序的夹持作业，相比大型机用虎钳，它的结构更紧凑，占用工作台安装面积更小，适配小批量试制、教学实训、维修工位的零散装夹需求。从结构设计逻辑来看，整体采用固定钳身搭配滑动活动钳口的布局，驱动端选用梯形螺杆作为进给传动部件，螺杆端部做了滚花防滑手柄设计，无需额外配套扳手即可徒手操作，滚花纹理采用网纹滚花工艺，握持时的摩擦力足够，即使手上沾有少量切削液或油污，也能稳定转动螺杆完成夹紧与松脱动作，不会出现打滑脱手的情况。螺杆与活动钳身之间配置了铜质传动螺母，

　　铜材质的自润滑特性可以降低螺杆往复进给时的磨损量，长期使用后也不会因为钢件之间的干摩擦出现卡滞、咬死的问题，后期维护时仅需更换铜螺母即可恢复传动精度，无需整体报废钳身，能有效降低工装的长期使用成本。固定钳身与活动钳口的夹持面做了平行度公差约束，设计时将夹持面的平面度控制在0.02mm以内，两夹持面闭合后的平行度公差不超过0.03mm/100mm，避免装夹工件时出现受力倾斜、装夹定位面偏移的问题，对于有平行度要求的小型零件加工，能直接保证装夹基准的一致性，减少反复找正的辅助时间。钳身底部设计了标准的安装螺栓沉孔，安装边界适配常规钳工台T型槽间距，也可通过压板直接固定在机床工作台上，整体外形长度控制在150mm左右，

　　最大开口行程可达60mm，能够夹持的工件最大厚度不超过55mm，完全覆盖小型精密零件、电子五金结构件、3D打印样件后处理的装夹尺寸需求。钳身主体采用一体式铣削加工结构，没有多余的拼接焊缝，整体刚性足够，在承受轻度铣削的切削力、钻孔时的轴向进给力时，不会出现钳身形变、夹持松动的问题。滑动钳身与固定钳身的配合面采用矩形导轨导向结构，导向间隙经过公差匹配，活动钳口进给时不会出现上下翘动、左右偏摆的情况，夹紧力的传递方向始终与夹持面垂直，不会因为导向间隙过大导致工件被夹起、定位失准。在实际使用场景中，这类小型虎钳除了常规机加工工位使用，也常被放置在质检工位，配合百分表完成小型轴类、套类零件的形位公差检测，

　　或是在装配工位夹持小型组件完成销钉压装、螺丝紧固等作业，相比大型台虎钳，它的操作空间更灵活，甚至可以临时固定在大型工件的表面完成现场修配作业。设计时特意将螺杆的传动比做了匹配，单手转动手柄即可产生足够的夹紧力，既不会因为传动比过小导致夹紧力不足、加工时工件飞出，也不会因为传动比过大导致进给效率太低、频繁转动手柄浪费辅助时间。钳身的边角位置都做了倒角去毛刺处理，日常拿取、安装时不会划伤操作人员的手部，滚花手柄的端部做了圆角过渡，长时间转动操作也不会硌手。夹持面没有设计额外的齿纹，采用光面淬火处理，硬度达到HRC45-50，既保证了夹持面的耐磨性，长期使用不会出现压痕凹陷，也不会在已加工的工件表面留下夹伤痕迹，适合夹持表面质量要求较高的成品零件。铜螺母的位置嵌入在固定钳身的安装槽内，通过紧定螺丝完成固定，长期使用出现磨损后，松开紧定螺丝即可快速更换螺母，不需要对钳身进行二次加工，维护门槛极低，即使是没有工装维修经验的操作人员也能完成更换作业。整体结构没有多余的复杂零部件，拆解后仅包含固定钳身、活动钳口、梯形螺杆、铜螺母、滚花手柄、固定螺丝几个部件，生产加工的工艺性好，普通三轴铣床即可完成全部零件的加工，不需要特殊的定制刀具或复杂工艺，量产时的成本控制空间充足。
