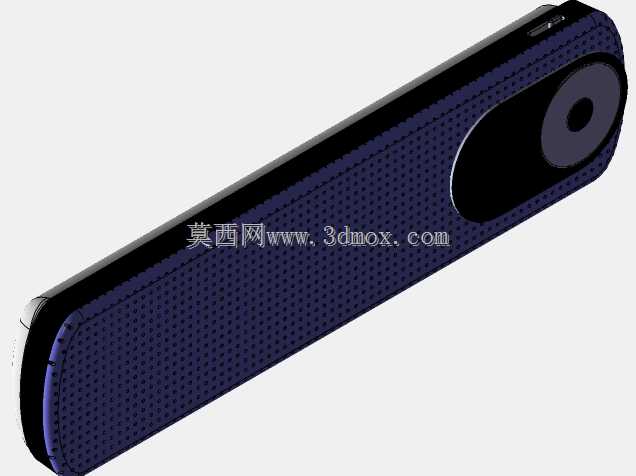

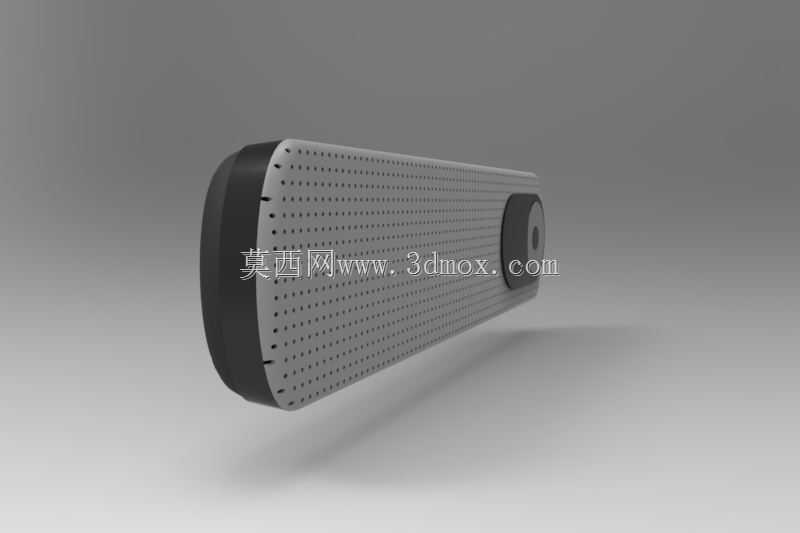

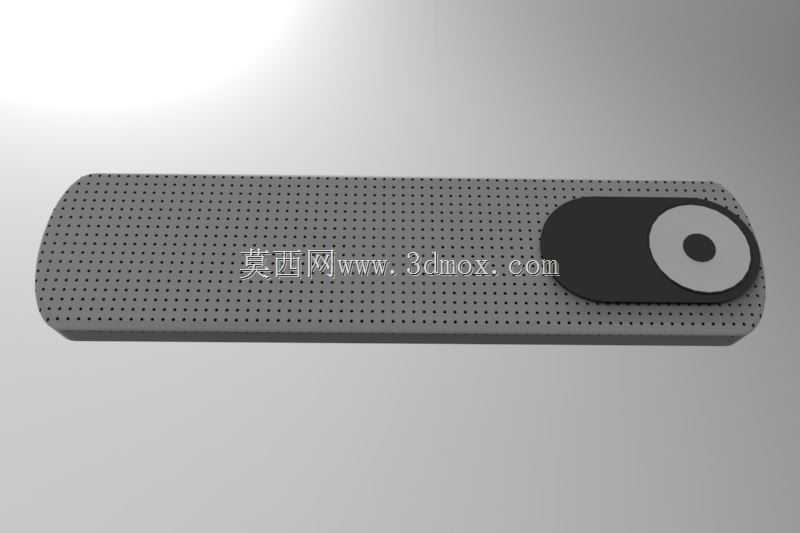

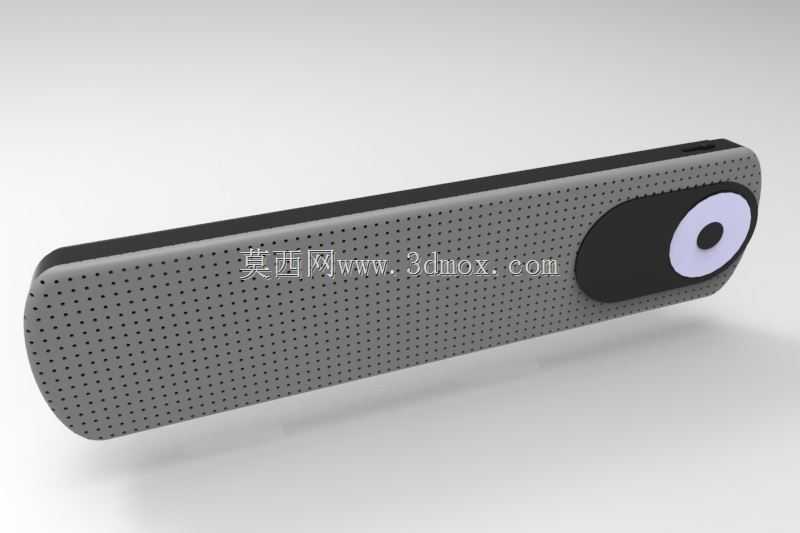

长条便携蓝牙音箱外观结构三维数模

　　日常做消费电子结构设计时，这类长条形态的便携扬声设备是户外音频品类里很常见的构型，和传统方正小音箱不同，长条形态的核心优势是可以在有限的横向尺寸里排布更长的声腔路径，同时兼顾桌面摆放、背包侧袋收纳的适配性，不会像圆形音箱那样占用过多的平面放置空间，也不会因为厚度过大导致收纳时凸起剐蹭其他物品。

　　从实际使用场景来看，这类设备主要覆盖短途户外露营、桌面近场听音、差旅酒店临时扩音几个核心场景，所以结构设计上首先要控制整机的重量边界，外壳主体采用薄壁塑胶成型的方案，壁厚控制在1.2-1.5mm区间，既可以保证外壳的抗跌落强度，也不会因为壁厚过大增加不必要的整机重量，配合表面的细密穿孔格栅，既可以实现声音的无遮挡透出，也能在手持时增加摩擦力，减少光滑外壳容易滑落的问题。

　　设计这类扬声产品时，前格栅的穿孔排布是很容易被忽略的细节，常规的等距圆孔阵列如果直接铺满整个正面，会因为孔位过密导致模具注塑时出现走胶不齐、粘模的问题，同时过密的孔位也会降低前壳的结构强度，跌落时很容易在孔位密集处出现开裂。实际建模时可以根据声腔的出声区域调整孔位密度，在扬声器单元正对应的区域保留足够的开孔率，非出声区域适当降低孔位密度甚至做封闭处理，既可以满足声学性能要求，也能兼顾结构强度与注塑工艺可行性。

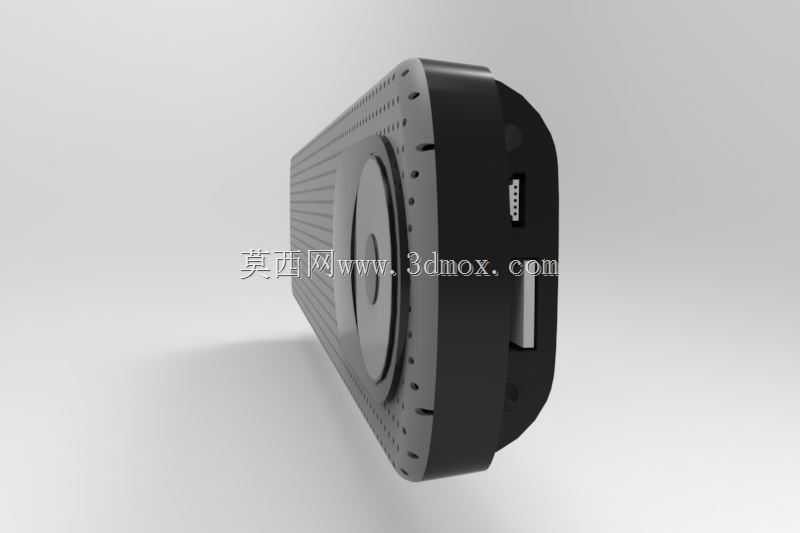

　　整机的端部做了圆弧过渡处理，没有尖锐的棱角，一方面是手持握持时的触感更好，不会硌手，另一方面跌落时圆弧面可以分散冲击力，减少外壳碎裂的概率。侧面的功能按键区域做了局部内凹的造型，既可以让用户盲操作时快速定位按键位置，也能避免按键突出整机轮廓，放置在桌面上时不会因为按键被桌面挤压出现误触的问题。端部的挂绳孔结构做了内嵌的金属衬套设计，避免长期挂扣使用时塑胶挂孔出现磨损断裂的问题，适配户外携带时挂在背包外侧的使用需求。

　　声腔设计上，长条形态的内腔可以做独立的密闭式声腔结构，把扬声器单元和电路板、电池仓做物理分隔，避免电池与电路板的走线占用声腔容积，也能防止大音量下声腔内的气流扰动带动电路板元件出现杂音。出声孔的内侧需要粘贴防尘网布，网布的张力要控制在合理区间，过松会导致网布在气流冲击下出现异响，过紧则会增加组装难度，同时网布的背胶要避开扬声器的出声路径，防止胶层溢出堵塞网孔影响出声效果。

　　安装边界方面，这类长条音箱的长度通常控制在180-220mm区间，宽度控制在35-45mm，厚度控制在20-25mm，这个尺寸区间刚好可以适配大多数背包侧袋的尺寸，也能放在桌面显示器下方的空隙里，不会占用过多的桌面空间。底部可以增设条形的硅胶防滑垫，防滑垫的位置要避开内部的螺丝柱，保证防滑垫粘贴后整机放置平稳，不会出现翘边晃动的问题，同时硅胶垫的厚度控制在0.8-1mm，既可以起到防滑减震的作用，也不会因为垫脚过高导致整机重心不稳。

　　做这类产品的三维建模时，要提前预留好各部件的装配间隙，前后壳的止口配合间隙控制在0.05-0.1mm，既可以保证装配时的顺畅度，也不会因为间隙过大出现外壳拼接缝不均匀的问题。按键和外壳的配合间隙控制在0.1-0.15mm，避免温度变化时塑胶件胀缩导致按键卡滞。充电接口的位置要做局部的加厚处理，因为充电接口是日常插拔受力的高频区域，局部加厚可以提升接口处的结构强度，减少长期插拔导致的接口松脱问题。
