迷你USB无线网卡结构设计方案

　　日常办公与家用场景里，这类迷你USB无线网卡的适配场景覆盖极广，从台式机无内置无线模块的网络补装，到老旧笔记本无线模块故障后的替代升级，再到工业控制终端临时的无线组网接入，都能看到这类结构的产品身影。不同于带外置天线的大尺寸网卡，这类直插式迷你款的核心设计诉求，是在保证信号收发稳定性的前提下，尽可能压缩整体体积，避免占用相邻USB接口，同时兼顾插拔手感与长期使用的结构可靠性。

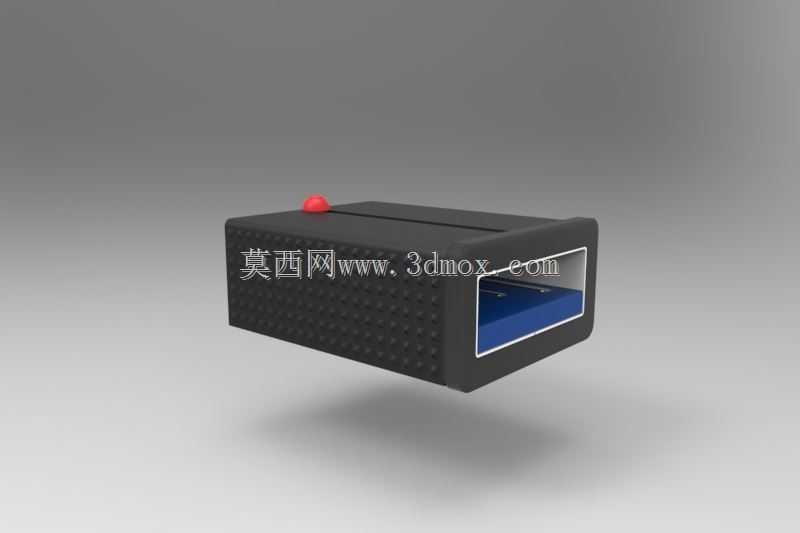

　　从结构设计逻辑来看，外壳部分采用上下扣合的分体式结构，侧边做细密的防滑纹理处理，这部分纹理的深度控制在0.2mm左右，间距1mm，既不会因为纹理过深积灰，也能保证插拔时手指与外壳间有足够摩擦力，插拔施力时不会打滑。外壳主体选用ABS+PC混合材质，兼顾表面硬度与抗冲击韧性，日常插拔过程中即使碰到机箱金属边框，也不容易出现开裂或者掉漆的问题。外壳顶部预留的红色指示灯开孔，位置刚好对准内部PCB板上的贴片LED，指示灯的导光柱直接与外壳开孔做过盈配合，不需要额外打胶固定，装配时直接压入即可，能减少装配工序的耗时。

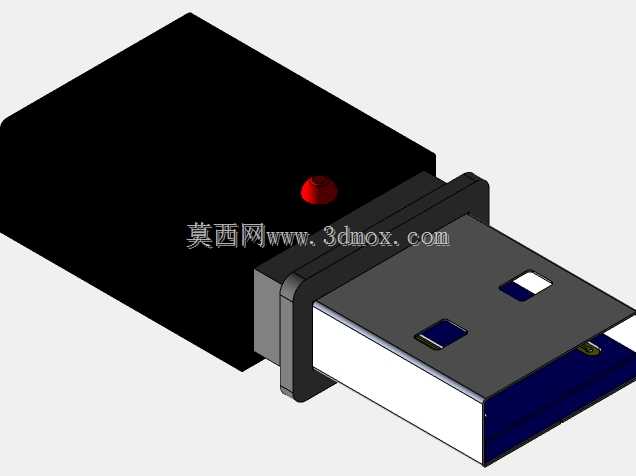

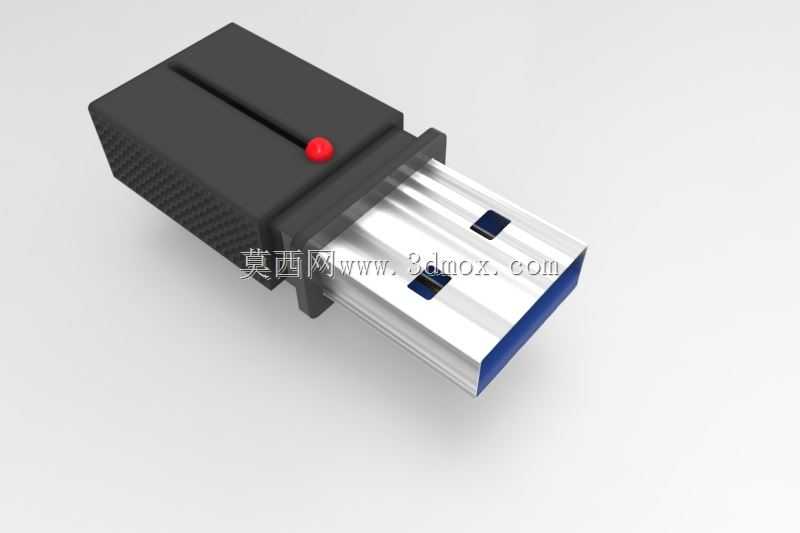

　　接口部分采用标准USB3.0公头，金属屏蔽罩的厚度选用0.3mm的洋白铜材质，表面做镀镍处理，既能保证插拔时的结构强度，多次插拔后不会出现金属罩变形，也能屏蔽内部高频电路的电磁干扰，避免对周边USB设备造成信号影响。金属屏蔽罩与内部PCB板的固定采用两侧卡点铆接的方式，不需要额外螺丝固定，能进一步压缩内部的装配空间。PCB板的布局上，无线射频模块放在靠近外壳尾端的位置，远离USB接口端的电源电路，减少电源纹波对射频信号的干扰，天线部分采用PCB板载天线，匹配网络做50欧姆阻抗控制，保证2.4G与5G双频段的信号收发效率。

　　尺寸边界的控制是这类产品设计的核心要点，整体插入端的长度控制在18mm以内，外露部分的长度不超过15mm，宽度控制在16mm，厚度控制在8mm，这个尺寸下插入标准USB接口后，上下左右的余量都能控制在0.5mm以内，不会和相邻的USB接口产生干涉，哪怕是笔记本上紧密排列的USB接口，插入这个网卡后也不会挡住旁边的接口。外壳尾部的圆角处理做R1.5的圆弧过渡，没有尖锐棱角，插拔时不会划伤手指，同时外壳的合模线做在侧面中间位置，后续做表面处理时能很方便地打磨掉合模线痕迹，保证外观的一致性。

　　内部结构的固定上，PCB板与下壳之间设置两个定位柱，PCB板上对应的定位孔与定位柱做间隙配合，装配时PCB板顺着定位柱放入下壳，再扣上上壳，上下壳的扣位分布在四个角与长边中间位置，每个扣位的扣合量控制在0.4mm，既保证扣合后不会轻易松脱，后续维修拆解时也能用撬片顺着合模线拆开，不会把扣位掰断。内部的发热主要来自电源管理芯片与射频功放芯片，这两个芯片的位置刚好贴靠在外壳内侧，外壳内壁与芯片表面之间预留0.1mm的导热胶填充间隙，装配时点上导热胶，能把芯片工作时产生的热量直接传导到塑料外壳上散出，不需要额外加金属散热片，进一步压缩内部空间。

　　实际使用场景下，这类直插式网卡不需要额外的延长线，直接插在设备的USB接口上就能使用，外露部分体积小，哪怕是把主机放在狭窄的电脑桌隔间里，也不会因为突出过多被碰到导致接触不良。外壳表面做细咬花处理，不容易残留指纹与汗渍，长期使用后外观也不会出现明显的脏污痕迹。USB接口的插拔寿命按照10000次的标准做结构验证，金属罩的弹片弹力控制在合适范围，插入后保持足够的接触压力，不会因为轻微震动就出现接触断连的问题。指示灯的亮度做了限流处理，工作时的亮度不会太刺眼，在光线明亮的办公环境下能清晰看到工作状态，黑暗环境下也不会因为亮度过高影响周边人员。
