墙面充电适配一体式手机支撑托架

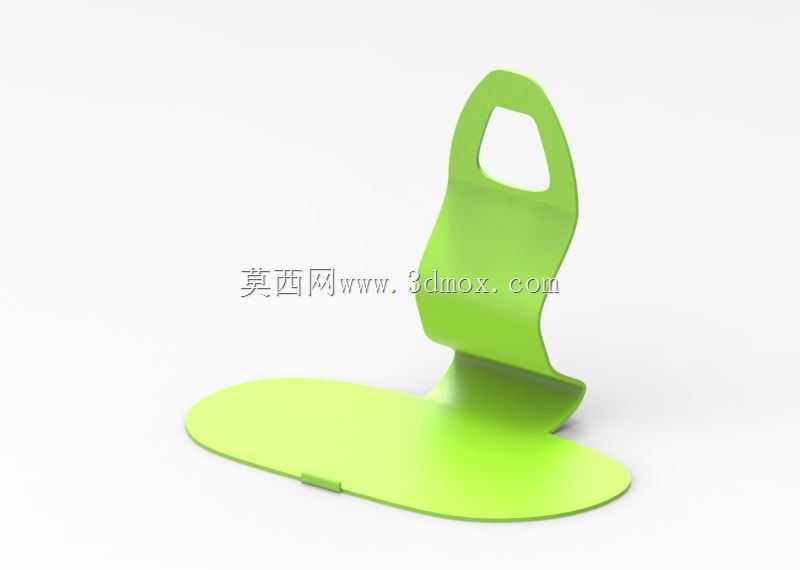

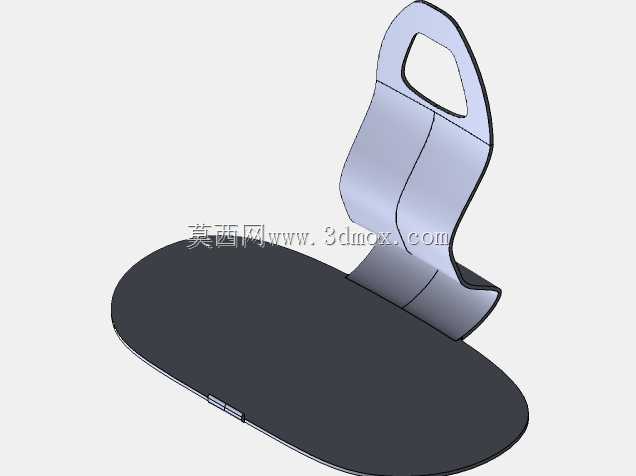

　　日常使用手机的场景里，墙面插座充电时手机无处安放是很常见的痛点，不少人会选择把手机放在地面、邻近台面，或是拉扯充电线让手机悬在半空，既容易磕碰剐蹭设备，也存在充电线受力弯折、接头松脱的隐患，这款支撑托架就是针对这类场景做的定向结构设计。从结构形态来看，产品采用一体化弯折成型的结构逻辑，底部是椭圆形的承托平面，边缘做了小幅度的上翘翻边，避免放置的手机从承托面滑脱，承托面靠近根部的位置预留了细小的卡位凸点，能够适配不同厚度的手机底部边缘，减少放置后的滑动位移。向上延伸的支撑背板做了符合人体工学的弧度曲面，和手机背面的贴合度更高，不会出现局部硬接触硌伤手机外壳的情况，背板上部开设的梯形镂空结构，一方面可以减轻整体结构重量，减少材料用量，

　　另一方面也能作为挂取位，在不需要使用的时候可以直接挂在墙面挂钩上收纳，同时镂空区域也能给充电时的手机背部留出散热空间，避免密闭贴合导致热量堆积。整个托架的安装边界完全围绕墙面常见的电源适配器尺寸设计，使用时不需要额外打孔、粘贴固定件，直接将背板上部卡在插在墙面插座的充电适配器本体与墙面之间的缝隙处，依靠适配器插装后的夹紧力就能完成固定，不需要破坏墙面饰面，也不会残留胶痕，适配绝大多数常规尺寸的墙插充电适配器。承托面的尺寸经过多轮适配调整，能够覆盖目前主流尺寸的智能手机，即使是带常规厚度保护壳的手机也能平稳放置，承托面与背板的弯折角度经过反复验证，放置手机后整机重心落在承托面范围内，不会出现前倾翻倒的情况，

　　同时倾斜的支撑角度也能让用户在充电过程中不用拿起手机，就能清晰看到屏幕上的消息通知、来电提醒，适配半躺、站立等不同姿态下的视线角度。从结构强度角度考虑，一体化弯折的结构没有额外的拼接、铰接部件，不存在长期使用后的铰接松动、拼接开缝问题，整体受力路径从手机重量传递到承托面，再通过背板传导到充电适配器与墙面的夹持位置，应力分布均匀，不会出现局部应力集中导致的结构断裂问题。产品的边缘全部做了圆角钝化处理，没有尖锐的毛刺、棱角，取放手机的时候不会划伤手部，也不会刮花手机的外壳与屏幕。在实际应用场景中，除了家庭墙面插座的使用场景，这类托架也适配办公室墙面插座、公共区域充电位、酒店客房墙插等场景，不需要额外携带复杂的安装配件，

　　只要有墙插和适配的充电头就能快速部署使用，相比桌面式支架不需要占用台面空间，相比黏贴式墙面支架不会破坏安装面，相比夹持式出风口支架适配场景更广泛，不需要依附特定的杆件、板面结构。设计过程中也充分考虑了不同充电线的走线空间，承托面与背板衔接的位置预留了足够的走线间隙，充电线可以从间隙中自然穿出连接手机，不会出现充电线被结构件压折、接头被顶住无法插紧的问题，不管是直头充电线还是弯头充电线都能顺畅走线。整个产品的结构没有复杂的曲面、倒扣特征，不管是采用钣金弯折加工，还是采用注塑一体成型，都能实现较低的加工成本，量产时的良率也能保持在较高水平，不需要额外的后续装配工序，单件生产的效率很高。
