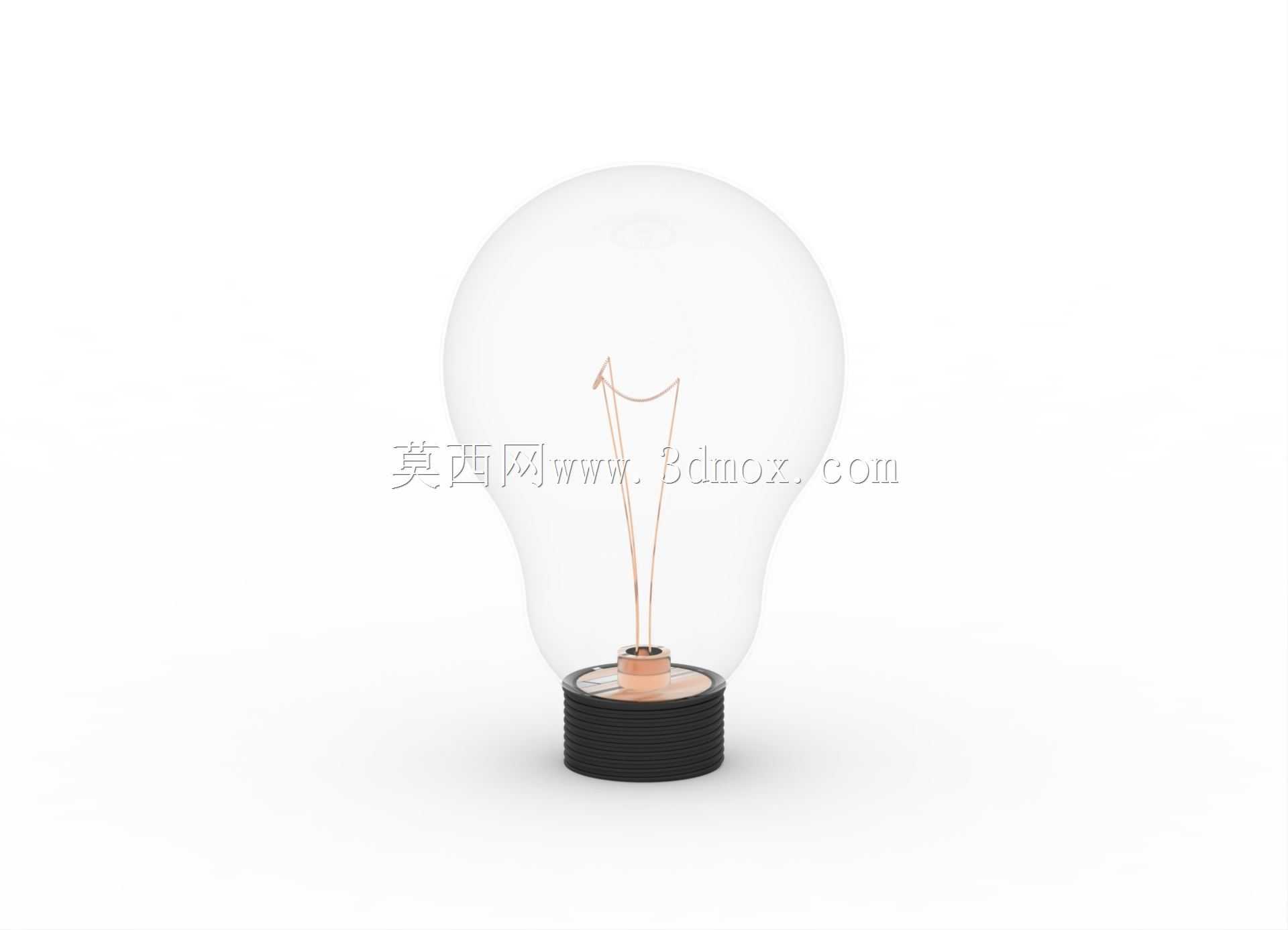

透明玻壳螺口式白炽电灯泡结构模型

　　日常民用与工业场景里的白炽电灯泡，是最基础的热辐射发光电光源器件，这套三维结构完整还原了螺口式白炽灯泡的全部装配细节，可用于照明产品结构教学、灯具适配设计、场景可视化搭建等多个工程环节。做灯具适配设计时，很多新手容易忽略灯头的安装边界尺寸，这套模型完整还原了E型通用螺口灯头的外螺纹参数、绝缘端面尺寸、触点凸起高度，能直接导入灯具装配体中做干涉检查，避免设计出的灯座出现拧入卡滞、触点接触不良、绝缘距离不足引发漏电风险等问题。模型的玻壳部分采用等壁厚曲面建模，还原了普通梨形白炽灯泡的玻壳弧度，内部的钨丝支架、引线、灯丝结构都做了独立实体拆分，不是整体贴图的简化模型，做产品爆炸视图、内部结构演示动画时可以直接调用，不需要二次拆分零件。

　　从实际使用场景来看，这类螺口白炽灯泡除了民用家居照明，还广泛应用在机床局部工作照明、设备状态指示灯、老旧工业厂房的备用照明点位，很多工业设备的操作工位照明至今仍在使用这类灯泡，原因是其显色性好、点亮无延迟、电路适配简单，不需要额外配置驱动电源，直接接入对应额定电压即可工作。设计这类灯泡结构时，核心要平衡几个工程要点：首先是玻壳与灯头的铆接强度，模型里还原了灯头收口位置的压合结构，这个位置是玻壳与金属灯头的连接受力点，实际生产中需要控制收口的压入深度，压入过浅会导致玻壳松动脱落，压入过深则容易挤碎玻壳尾部的封接位置；其次是内部灯丝的支撑结构，钨丝在高温点亮状态下强度极低，轻微震动就会出现灯丝断丝失效，

　　模型里的钼丝支架按照实际产品的支撑点位布置，从封接引脚位置延伸到灯丝的各个弯折拐点，能有效降低运输、使用过程中震动对灯丝的影响；第三是灯头的绝缘结构，模型里还原了灯头尾部的玻璃绝缘封接层，这个部分既要隔绝中心触点与金属螺口的电气连接，还要完成玻壳内部的真空密封，实际生产中对封接材料的热膨胀系数匹配度要求极高，要保证灯泡工作升温、冷却的循环过程中封接位置不会出现微漏，避免玻壳内部进入空气导致灯丝快速氧化烧断。做照明场景的三维可视化项目时，这套模型可以直接赋予对应材质，玻壳部分设置半透明玻璃材质，灯丝部分赋予金属钨的材质属性，灯头的金属螺口做镀锌或镀镍的金属质感，就能快速渲染出真实感极强的灯泡效果，不需要从零开始建模。

　　另外在做电气安全培训的演示动画时，这套拆分式的结构模型可以用来演示灯泡拧入灯座的电流导通路径，清晰展示螺口接零、中心触点接火的安全接线要求，帮助电工初学者理解螺口灯具的接线安全逻辑，避免接线错误导致更换灯泡时出现触电风险。模型的外形尺寸按照常规民用220V15W白炽灯泡的实际尺寸建模，最大玻壳直径、灯头螺纹规格、整体总长度都符合通用互换要求，导入到各类灯具装配体中时不需要额外缩放尺寸，可直接用于匹配灯座的安装空间设计，比如嵌入式筒灯的内部容纳空间、台灯灯头的防护网尺寸、设备指示灯的安装开孔尺寸，都可以基于这个模型做适配校核，减少实物打样的迭代次数。很多做工业场景数字孪生的项目里，需要还原车间、厂房的真实照明点位，这类基础灯泡模型是高频调用的通用元器件，相比简化的示意模型，这套带内部结构的模型在做剖面展示、设备拆解演示时能提供更精准的视觉效果，不会因为结构缺失出现穿模、结构逻辑错误的问题。
