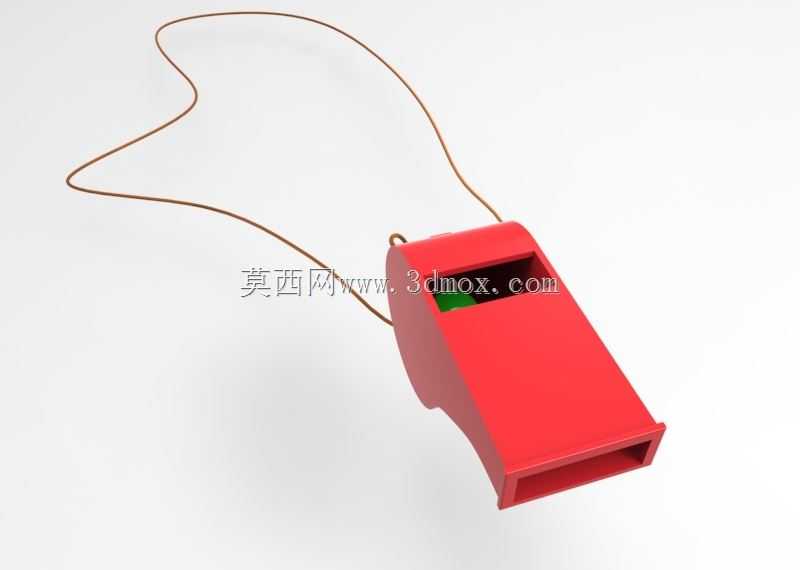

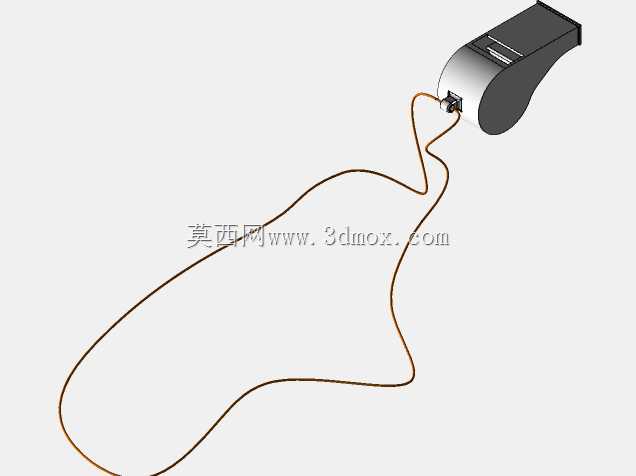

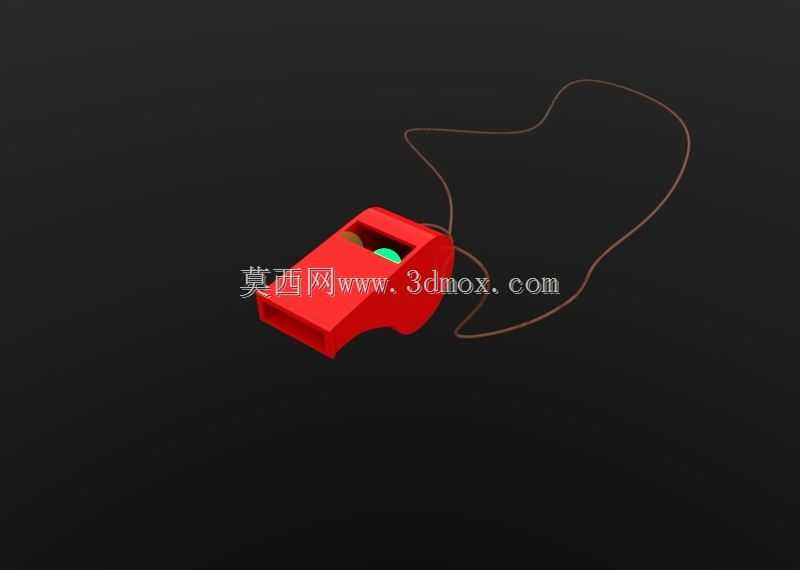

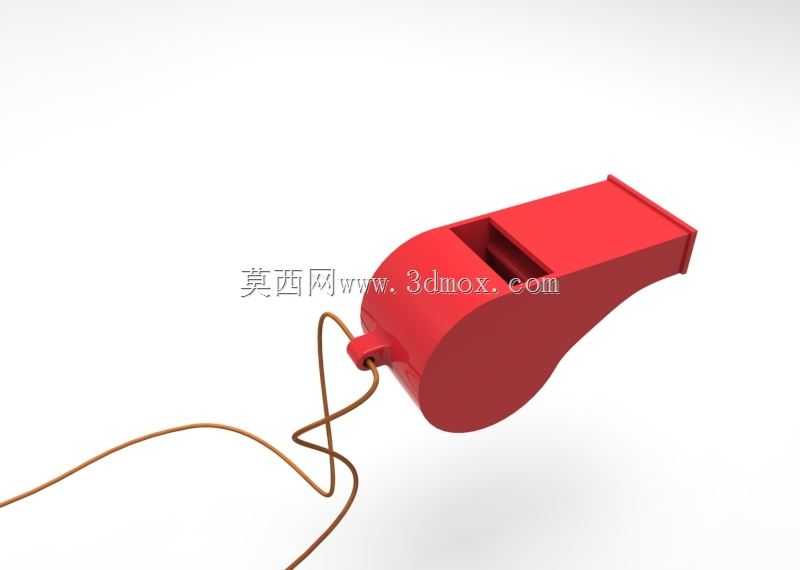

带挂绳结构的户外裁判用哨子结构设计

　　这款哨子的结构设计，最初是针对户外赛事执裁、野外作业警示、应急求生场景的实际使用需求展开的，不同于普通玩具类哨具，整个腔体的结构经过气流路径的反复优化，确保在不同吹气力度下都能输出稳定、穿透力足够的声波，不会出现弱吹无声、强吹破音的问题。从结构组成来看，整体分为共振腔体、气流切入风道、挂绳连接柱三个核心部分，共振腔采用半圆与直段结合的腔体轮廓，这种轮廓一方面能让气流在腔体内形成稳定的涡旋振动，保证发声频率集中在1.8kHz-2.5kHz的人耳高敏感区间，即便在嘈杂的户外赛场、施工场地或者山林环境里，声音的传播距离也能达到百米以上，不会被背景噪音完全掩盖；另一方面这种规整的轮廓在批量生产时，不管是采用注塑成型还是3D打印试制，

　　都能减少壁厚不均带来的缩痕、变形问题，腔体的壁厚统一控制在1.2mm，既保证了整体结构强度，从1.5米高度自由跌落到水泥地面不会出现开裂、腔体变形的情况，又能控制整体重量，长时间挂在脖颈处不会产生明显的坠感。气流切入风道的设计是整个哨子的核心，风道的进气口做了15度的斜切导向，能够让吹气的气流更顺畅地进入风道，不需要使用者刻意对准角度，即便是在跑动过程中、或者手部有抖动的情况下，也能轻松吹响；风道与共振腔的衔接处做了0.8mm的窄边劈尖结构，这个结构的尺寸经过多轮调试，劈尖过厚会导致气流无法被有效切割，发声沉闷传播距离短，劈尖过薄则会在生产时出现填充不足、使用时容易磕碰断裂的问题，0.8mm的尺寸刚好平衡了发声效率和结构强度。

　　挂绳连接柱设置在哨子腔体的圆弧端侧面，连接柱做了2mm的通孔，孔边做了R0.5的圆角过渡，避免穿入的挂绳被孔边的锐边反复摩擦出现起毛、断裂的问题；连接柱与腔体的衔接处做了一圈加强筋，因为实际使用中挂绳经常会受到侧向的拉扯力，比如挂在背包上被树枝勾挂、或者使用者快速跑动时的牵拉，没有加强筋的话连接柱很容易从腔体根部断裂，加强筋的厚度与腔体壁厚保持一致，不会在注塑时产生明显的熔接痕。从安装边界和外形尺寸来看，整个哨子的总长度控制在45mm，腔体最大直径22mm，直段出气口的宽度18mm，这个尺寸刚好能贴合成年人的手掌握持，不会因为体积过大放入口袋时产生明显的异物感，也不会因为体积过小导致容易丢失；出气口的端面做了1mm的外翻边，

　　一方面能够避免哨子直接贴在衣物上时堵住出气口导致无法发声，另一方面外翻边的结构也能提升腔体端部的结构强度，受到挤压时不容易出现变形。在实际的场景适配中，这款结构的哨子除了常规的体育赛事执裁使用，还能适配工矿作业的现场警示、户外探险的求生信号发送、校园活动的集体调度等场景，因为腔体内部没有额外的滚珠或者簧片结构，不会因为低温、进灰、浸水出现结构卡滞失效的问题，即便在雨天或者涉水后，只需要甩动几下排出腔体内的积水就能正常使用，可靠性远高于带活动内构件的哨具。建模过程中，所有的曲面衔接都做了G1连续过渡，没有尖锐的棱角，除了之前提到的劈尖和风道边缘，所有外露的棱边都做了R0.3以上的圆角处理，握持或者接触皮肤时不会产生刮擦感，挂绳孔的位置经过重心调试，穿入挂绳悬挂时哨子的出气口会自然朝下，避免灰尘或者雨水顺着进气口直接灌入腔体内部，减少日常使用后的清理维护成本。整个结构的拆分逻辑也适配批量生产的需求，上下腔体的分型面设置在腔体的最大轮廓处，不需要设计复杂的侧向抽芯结构，普通的两板模就能完成注塑生产，能够有效控制量产时的模具成本和生产周期，适合作为通用类的警示哨具进行规模化推广。
