手动螺旋式管材夹持工装结构设计

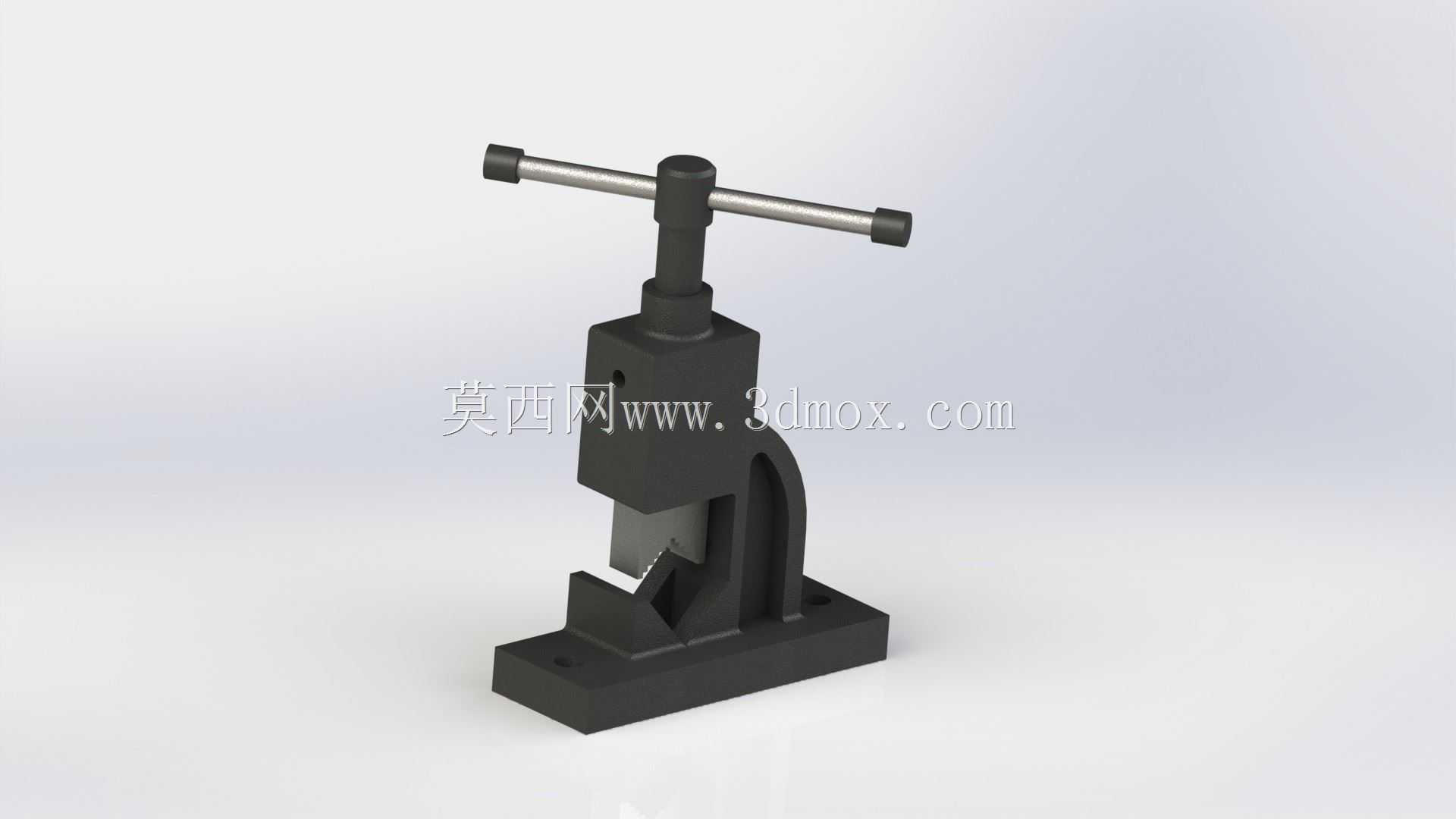

　　在小型机加工、五金维修、管材二次加工的作业场景里，这类手动螺旋夹持装置是工位上出镜率极高的辅助工装，区别于大吨位的液压、气动夹紧设备，它不需要外接动力源，完全依靠人力操作就能完成工件的固定，适配零散小批量的加工、装配、修配作业需求，尤其适合没有集中供气、供电条件的流动维修场景，或是教学实训场景下的装夹演示。从实际用途来看，这款夹持装置主要针对圆管、棒料类工件的装夹，V型的下定位座可以自动对中不同直径的圆形工件，避免装夹时工件偏移，上方的压头配合螺旋进给结构，能在转动T型手柄的过程中持续输出下压力，把工件牢牢压在V型座上，不管是对管材进行锯切、倒角、套丝，还是对棒料进行划线、钻孔、打磨，都能保证工件在作业过程中不会出现窜动、转动，保障加工精度和操作安全。

　　从功能特性上看，这款夹持装置采用纯机械螺旋传动结构，没有复杂的液压管路、电气元件，日常使用几乎不需要额外维护，只要定期在螺杆螺纹处涂抹润滑脂就能保证操作顺畅，不会出现气动夹具漏气、液压夹具漏油的故障问题，对使用环境的耐受度更高，哪怕是在多粉尘、有少量切削液飞溅的加工工位，也能长期稳定工作。T型的操作手柄设计符合人体工程学，操作人员双手握持手柄两端转动时，力臂更长，不需要施加太大的握力就能产生足够的夹紧力，手柄两端的防滑端头可以避免操作时手打滑，提升操作的稳定性。底座采用带安装孔的平板式结构，能够通过螺栓直接固定在工作台面、角钢支架上，安装后整体刚性充足，夹紧工件时不会出现装置整体翘动、移位的问题。

　　在设计思路上，这款夹持装置优先考虑了结构的可靠性和加工的便利性，整体零件全部采用常规的机加工工艺就能完成生产，不需要特殊的定制刀具或者复杂的加工工序。主体的C型支架采用一体式结构设计，相比拼接式的支架，整体刚性更强，夹紧受力时不会出现支架开口张开的变形问题，支架和底座之间采用圆弧过渡，避免应力集中导致的支架断裂问题。螺旋副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能够承受更大的轴向夹紧力，长期反复使用也不会出现螺纹滑牙的问题，同时梯形螺纹的自锁性能可靠，夹紧工件后不会因为作业过程中的振动导致螺杆自行回松，不需要额外增加锁紧机构就能保持夹紧力。压头和螺杆端部采用活动连接结构，夹紧时压头可以根据工件的外圆表面自适应小角度偏转，保证压头和工件表面的接触面积足够大，不会因为点接触压伤工件表面，也能避免局部压强过大导致的工件变形。V型定位座的夹角采用90度设计，这个角度的V型座对不同直径工件的适配范围最广，对中精度也能满足常规加工作业的要求，V型座的棱边做了小倒角处理，避免装夹时尖锐棱边划伤工件表面，也能减少棱边磕碰受损的概率。

　　从外形尺寸与安装边界来看，这款夹持装置整体结构紧凑，底座的安装孔位按照常规小型工装的安装间距设计，不需要对现有工作台做大规模改造就能完成安装，整体高度控制在手动操作的舒适区间，操作人员站立作业时转动手柄的高度刚好在腰腹位置，不需要抬臂或者弯腰操作，长时间使用也不容易产生疲劳。装置的开口行程覆盖了常规小直径管材、棒料的装夹范围，能够满足多数小型维修、加工场景的常用工件装夹需求，不需要频繁更换夹具。整体的外形没有多余的外凸尖锐结构，所有非工作的棱边都做了倒钝处理，避免操作人员走动、操作时被磕碰划伤，符合机械工装的安全设计要求。在实际建模过程中，所有配合面的公差都按照常规机加工的自由公差选取，零件之间的装配间隙控制在合理范围，既不会因为间隙过大导致装夹晃动，也不会因为间隙过小导致装配卡滞，按照这个三维模型加工出的零件，不需要额外的修配就能完成总装，投入实际使用。
