MAL系列可调行程带关节轴承气缸结构

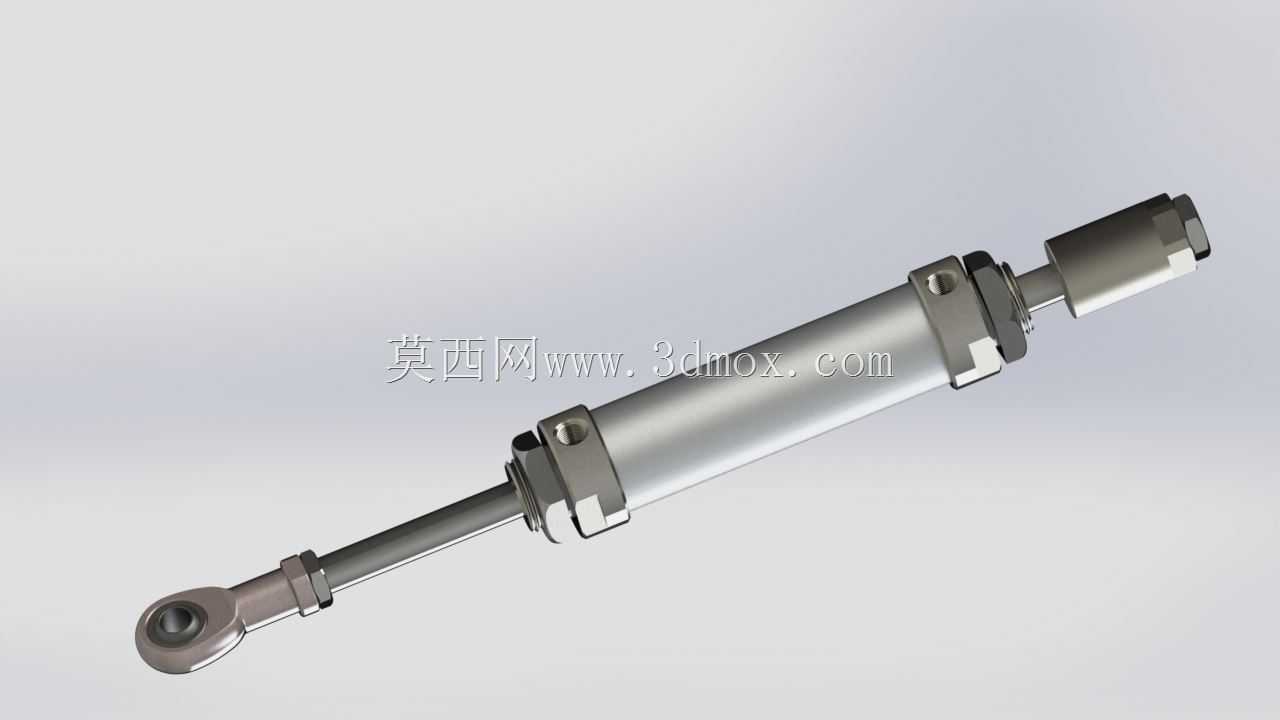

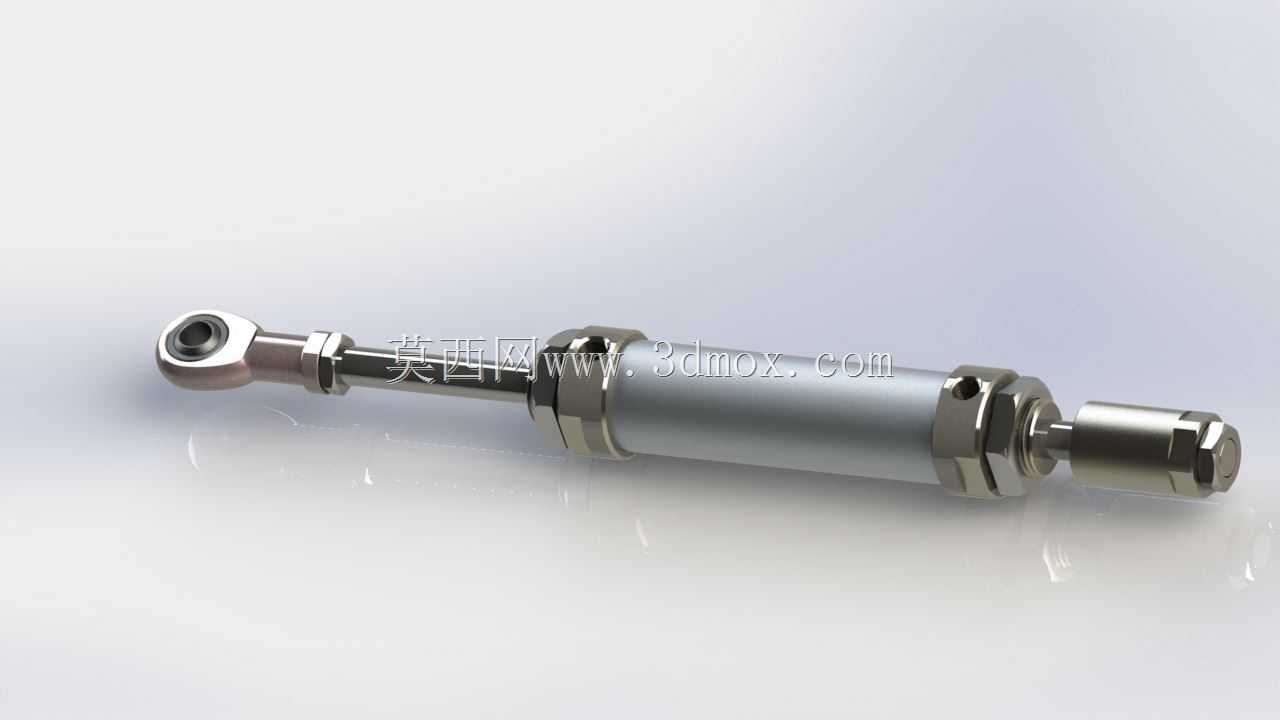

　　在轻工装配、小型自动化生产线的拉铆、压装、短行程往复推送工位中，这类带杆端关节轴承的MAL系列可调行程气缸，是解决安装同轴度偏差、适配多工位行程差异的常用执行元件。不同于标准定行程迷你气缸，这款气缸的尾端设置了行程调节锁紧结构，无需额外更换缸体或者加装外部限位块，就能在一定范围内调整活塞杆的伸出总行程，适配同一台设备上不同规格工件的压装、拉铆作业需求，减少生产线换型时的元件更换成本与调试周期。杆端配置的鱼眼关节轴承，能够补偿安装面之间的角度偏差，在设备机架存在轻微焊接变形、或者执行端连接的工装存在小角度摆动需求时，避免活塞杆承受径向侧向力，大幅降低活塞杆弯曲、缸筒内壁密封件偏磨的故障概率，延长元件的实际使用寿命。从结构设计逻辑来看，

　　这款气缸采用了铝合金迷你缸的经典筒身结构，前后端盖通过铆压方式与缸筒连接，相比螺栓连接的结构整体重量更轻，筒身外壁光滑无突出结构，适合在安装空间紧凑的工装夹具内部布置，不会和周边的管线、其他结构件产生干涉。前端盖内置了组合式防尘圈与活塞杆密封，能够阻挡车间环境中的金属碎屑、粉尘进入缸筒内部，适配装配车间、五金加工车间的多尘作业环境，避免杂质刮伤活塞杆表面导致密封失效漏气。行程调节部分采用了锁紧螺母配合调节螺杆的结构，调整时松开锁紧螺母转动调节螺杆，就能改变活塞的后退限位位置，调整完成后锁紧螺母即可固定行程，调节过程中无需拆解气缸，现场设备维护人员就能快速完成参数调整，不需要专业的气动元件维修经验。安装边界方面，

　　这类气缸的筒身外径符合MAL系列迷你气缸的通用尺寸规范，缸体上的安装螺母位置、前端盖的螺纹规格都和同规格标准气缸保持一致，设备设计选型时可以直接替换同缸径的标准定行程气缸，不需要重新设计安装支架、更改安装孔位，降低设备改造成本。杆端关节轴承的内螺纹尺寸和同缸径气缸的标准活塞杆螺纹匹配，连接工装时可以直接使用标准的浮动接头连接配件，不需要单独加工定制连接零件。在实际应用场景中，这类气缸常被用在小型装配线的拉链装配工位，完成链牙的压合、拉头的推送等短行程往复动作，因为行程可调的特性，同一款气缸可以适配不同长度规格的拉链装配需求，不需要为每一种规格的产品单独配置不同行程的气缸，减少设备的备件种类。另外在小型五金件的铆接工位，

　　这款气缸的可调行程结构可以精准控制铆头的下压位置，避免压伤工件表面或者铆接深度不足，杆端的关节轴承可以抵消铆接时工装的微小偏移，保证铆接压力始终沿气缸轴向传递，避免活塞杆受侧向力变形。设计建模时，需要重点关注缸筒内壁的粗糙度要求、活塞密封槽的尺寸公差，还有行程调节部分的螺纹配合精度，这些参数直接影响气缸的密封性能和行程调节的顺畅度；同时要注意杆端关节轴承的摆动角度范围，在建模时预留足够的摆动空间，避免实际安装时关节轴承和前端盖产生运动干涉。另外气缸的进出气口位置设置在缸筒的侧面，建模时要预留气管接头的安装空间，避免气管弯折影响气路通畅。
