平板安装式中型万向白尼龙脚轮结构

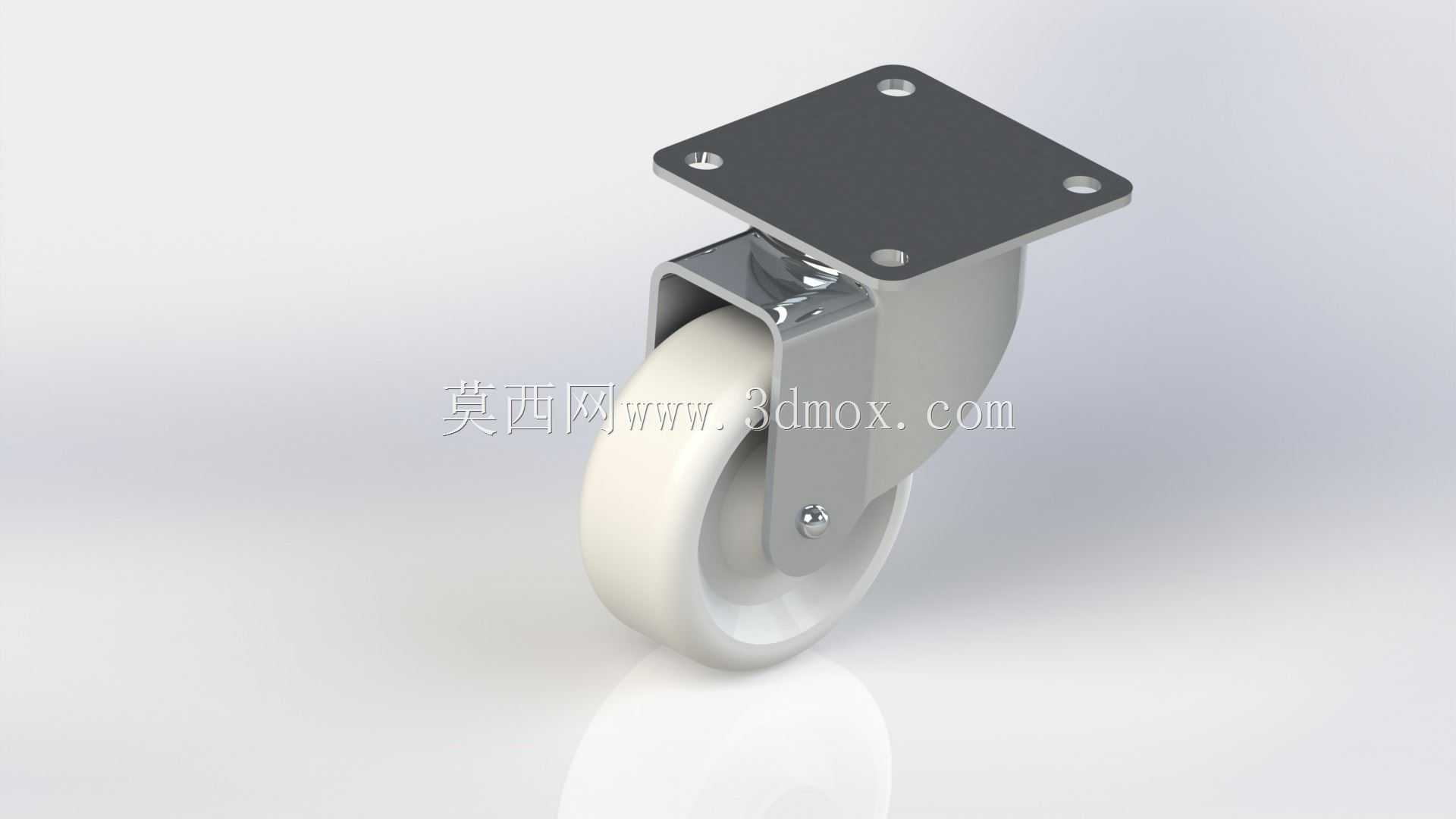

　　做设备结构设计的同行大多有体会，脚轮这类看似不起眼的基础部件，选型和结构匹配度直接决定了整台移动设备的使用体验，很多设备交付后出现的推行卡滞、轮面脱胶、安装座变形问题，追根溯源都是前期对脚轮的结构边界、适用场景判断不到位导致的。这款平板安装式万向脚轮，轮体采用白色尼龙材质，首先从材料特性上就适配很多工业场景的使用需求：尼龙轮本身自润滑性好，在环氧地坪、水泥地面、瓷砖地面推行时滚动阻力小，不需要额外添加润滑介质就能保持顺畅的滚动状态，同时尼龙材质耐弱酸弱碱腐蚀，在车间有少量切削液飞溅、仓储区域有常规清洁消杀试剂接触的场景下，不会像橡胶轮那样出现表层溶胀、开裂的问题，也不会像铸铁轮那样直接刮伤车间环氧地坪，留下难以修复的压痕和划痕。

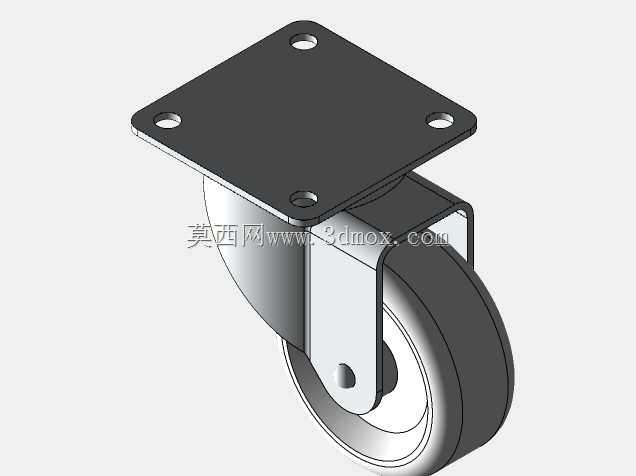

　　从结构设计逻辑来看，这款脚轮采用顶板四孔安装的固定方式，安装板为方形平板结构，四个安装孔对称分布在板件四角，安装时只需要在设备底部的安装框架上对应打四个通孔，用螺栓穿过孔位锁紧即可完成固定，相比螺杆式安装的脚轮，平板安装的接触面积更大，受力时载荷能均匀分散到整个安装板面，不会因为局部应力集中导致设备底板变形，尤其适配中型载荷的设备移动需求，单轮额定载荷覆盖常规中小型移动工作台、工具柜、轻型周转料架、小型检测设备的承重要求，不会出现过载导致的支架变形问题。转向结构采用双层滚珠回转支承结构，支架的回转部位内置钢珠滚道，转向时转动阻尼均匀，不会出现转向卡滞、转向偏移的问题，不管是直线推行还是小半径转向，都能保持顺畅的转向反馈，不会因为转向结构卡顿导致设备推行时跑偏，增加操作人员的施力负担。轮架采用冲压成型的金属支架，表面做镀锌防锈处理，支架的弯折部位做了圆弧过渡处理，没有尖锐的冲压毛刺，安装和维护时不会划伤操作人员，同时支架的轮轴安装孔做了同轴度校验，轮体转动时不会出现偏摆，减少轮面的不均匀磨损，延长脚轮的实际使用寿命。

　　从安装边界尺寸来看，这款脚轮的安装板孔位符合通用中型脚轮的安装尺寸规范，安装板的边长、孔位间距都适配市面上常规的设备底部安装梁尺寸，选型时不需要额外对设备底部结构做特殊改造，直接替换同规格的旧脚轮也能完美适配，不需要重新打孔调整安装位置。轮体的宽度和直径匹配中型载荷的承重需求，轮面宽度足够，滚动时和地面的接触压强小，在有轻微缝隙的地面、小坡度的地面推行时也能平稳通过，不会出现轮体卡入地面缝隙的问题。轮体和支架之间预留了足够的转动间隙，转向时轮体不会和支架、安装板发生摩擦干涉，哪怕是在设备满载的情况下，转向也不会出现剐蹭异响。

　　实际应用场景中，这类脚轮的覆盖范围非常广：生产车间的移动工具柜、刀具车装配这类脚轮后，操作人员可以轻松推移整柜的工具和刀具，不需要费力搬运；生产线旁的移动工作台、质检工位的移动检测台安装这款脚轮后，可以根据生产需求灵活调整工位位置，适配多品种小批量的柔性生产需求；仓储区域的轻型周转料架、物料推车使用这款脚轮，在仓库的环氧地坪上推行顺畅，不会刮伤地面，也能耐受仓库日常的温湿度变化，不会因为潮湿环境出现支架锈蚀的问题；甚至部分商用场景的移动展架、餐饮行业的移动送餐车，也能使用这款脚轮，尼龙轮滚动时噪音小，不会在商用空间产生刺耳的推行噪音，影响周边环境。

　　建模过程中需要注意几个结构细节的还原：首先是安装板的四个安装孔的沉头深度要匹配常用的内六角螺栓头尺寸，保证螺栓锁紧后螺栓头不会突出安装板表面，避免安装时螺栓头顶到设备底板，导致脚轮安装不平整；其次是回转支架的滚道结构要还原钢珠的安装间隙，间隙过大会导致转向晃动，间隙过小会导致转向阻尼过大，推行时转向费力；轮体和轮轴之间的配合要采用间隙配合，保证轮体可以自由绕轮轴转动，同时不能有过大的旷量，避免轮体转动时出现偏摆；支架的表面镀锌层厚度不需要在模型中做实体还原，但结构上要预留表面处理的厚度公差，避免实际生产时因为镀层厚度导致装配干涉。另外，轮体的尼龙材质虽然耐磨，但建模时要注意轮面是光滑圆柱面，不需要做额外的防滑纹路，尼龙本身的摩擦系数足够满足常规推行的防滑需求，光滑轮面反而不容易缠绕车间的线头、铁屑等杂物，日常清理维护更加方便。

　　很多新手工程师选型脚轮时容易只看载荷参数，忽略安装尺寸和转向结构的匹配，比如选了孔位不对的脚轮，现场安装时只能重新打孔，破坏设备底部的结构强度；或者选了回转结构间隙过大的脚轮，设备推行时轮子晃动感明显，满载时甚至会出现转向支架断裂的风险。这款脚轮的结构设计就是针对这些常见的使用痛点做了优化，不管是安装便捷性、转向顺畅性还是轮体的耐用性，都能满足常规工业场景的中型移动设备使用需求，建模时把这些结构细节还原到位，后续做整机装配时就能直接调用，不需要反复调整结构尺寸，大幅提升设计效率。
