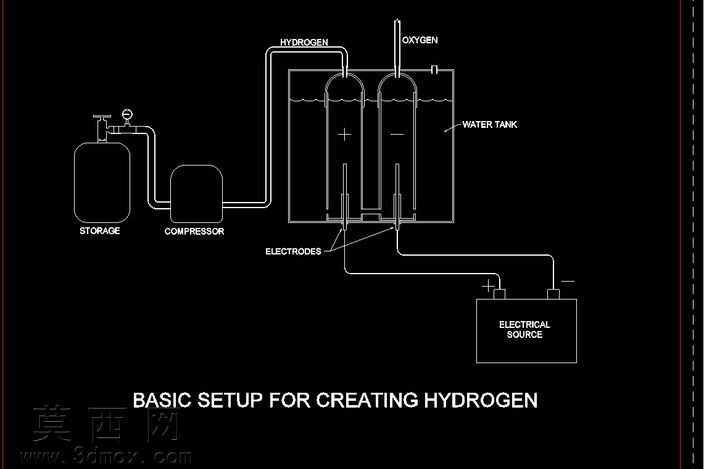

电解制氢系统工艺流程三维设计模型

本套三维模型完整还原了基础电解水制氢的全流程系统，建模阶段严格遵循化工流体输送与电解反应的工艺逻辑，对每个功能单元进行了1:1比例的参数化构建。首先针对核心电解槽单元，建模时还原了双电极腔体结构，分别预留氢气、氧气的独立导出通路，同时在水槽内部设计了液位保持结构，保证电解过程中水源的持续补给，电极与外部电源的连接端子做了标准化的接口建模，还原了正负极接线的实际排布形态。气体输送管路部分，按照工艺流向依次构建了从电解槽导出到压缩单元的管线，管路的弯头、变径位置都做了平滑过渡处理，还原了实际工业管路的连接规范，同时在储氢罐入口位置设计了压力表、控制阀组的独立模型，还原了压力监测与通断控制的功能结构。压缩单元采用了容积式压缩机的简化结构建模，还原了进气口、压缩腔体、排气口的连通关系，与前后管路的对接位置做了公差匹配，保证装配逻辑符合实际设备的安装要求。储氢单元的罐体模型还原了承压容器的壁厚设计，顶部的安全阀、进出气接口都做了细节刻画，罐体底部的支撑结构也按照立式承压罐的标准做了加强筋建模。渲染阶段采用深色背景突出工艺管线的走向，对不同功能单元做了材质区分：电解槽采用透明玻璃材质直观展示内部电极结构，管路采用金属哑光材质体现工业输送管道的质感，压缩机与储氢罐采用碳钢材质还原工业设备的厚重感，电源单元采用工程塑料材质区分电气部件属性。整体设计思路围绕小型电解制氢的实验级装置展开，既保证了工艺流程的完整性，也兼顾了模型的可编辑性，每个部件都保留了独立的建模参数，方便后续根据实际需求调整设备尺寸、管路走向与部件规格，可用于制氢工艺的教学演示、小型制氢设备的方案验证等场景。
