推拉式直流电磁铁C5M结构三维设计

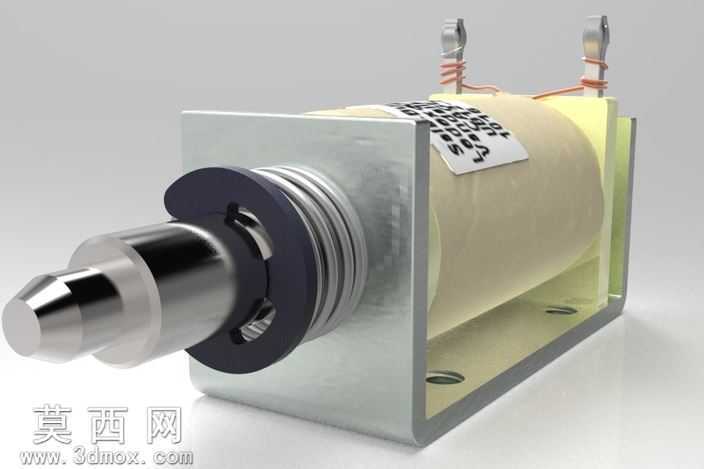

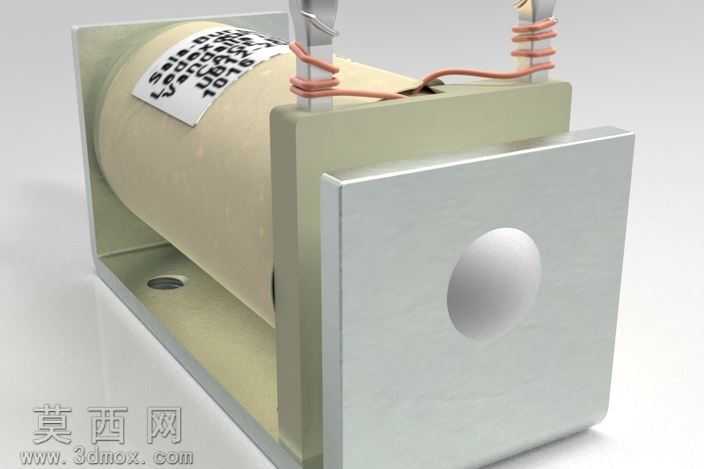

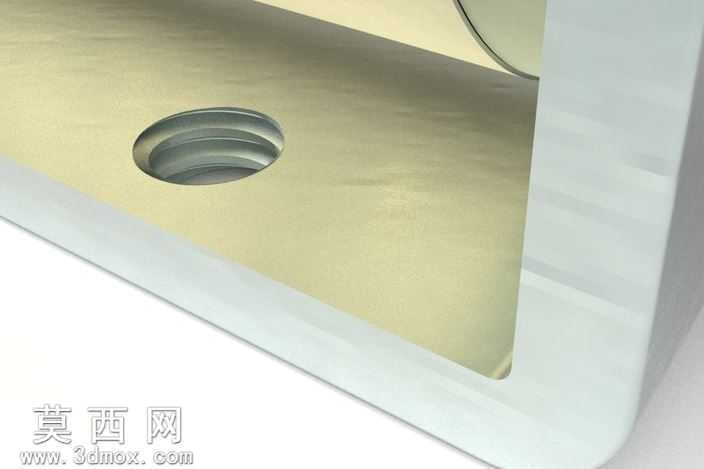

本作品为推拉式直流电磁铁C5M的三维参数化建模成果，建模阶段以实物测绘尺寸为基准，在三维软件中先搭建核心骨架定位线，依次完成导磁金属外壳、绕线骨架、漆包线绕组、可动衔铁、复位弹簧、端部定位胶圈、接线端子等所有零部件的独立建模。外壳采用折弯钣金建模逻辑，还原镀锌钢板的折弯圆角、安装孔位与侧边卡扣结构，保证装配时与内部骨架的贴合精度；绕组部分通过螺旋扫描特征模拟漆包线的层叠缠绕效果，同时还原绕组外层标签的印刷细节，兼顾外观还原度与结构准确性。可动衔铁采用车削类零件建模方式，还原端部锥形导向头、轴身台阶、弹簧定位卡槽的细节，复位弹簧通过可变螺距螺旋扫描完成，匹配衔铁行程对应的弹簧压缩量参数。装配阶段采用全约束定位，明确衔铁与骨架内腔的滑动配合关系、弹簧的预压缩装配状态、接线端子与绕组出线端的焊接定位关系，可通过软件的运动仿真模块模拟通电吸合、断电复位的完整动作行程，验证结构无干涉。渲染阶段针对不同部件匹配对应材质：镀锌外壳赋予磨砂金属材质并添加轻微做旧质感，漆包线绕组赋予米黄色绝缘漆材质，衔铁赋予抛光不锈钢金属质感，弹簧赋予镀锌弹簧钢材质，胶圈赋予黑色哑光橡胶材质，接线铜端子赋予紫铜金属质感；场景采用柔和的三点布光，搭配浅灰色背景突出产品本身的结构层次，同时通过半透明剖面预览选项可直观展示内部绕组与衔铁的配合结构，整体模型尺寸精度控制在0.02mm以内，可直接用于电磁性能仿真、产品结构优化、装配工艺指导等场景，完整还原了推拉式电磁铁的工业级结构细节与外观特征。
