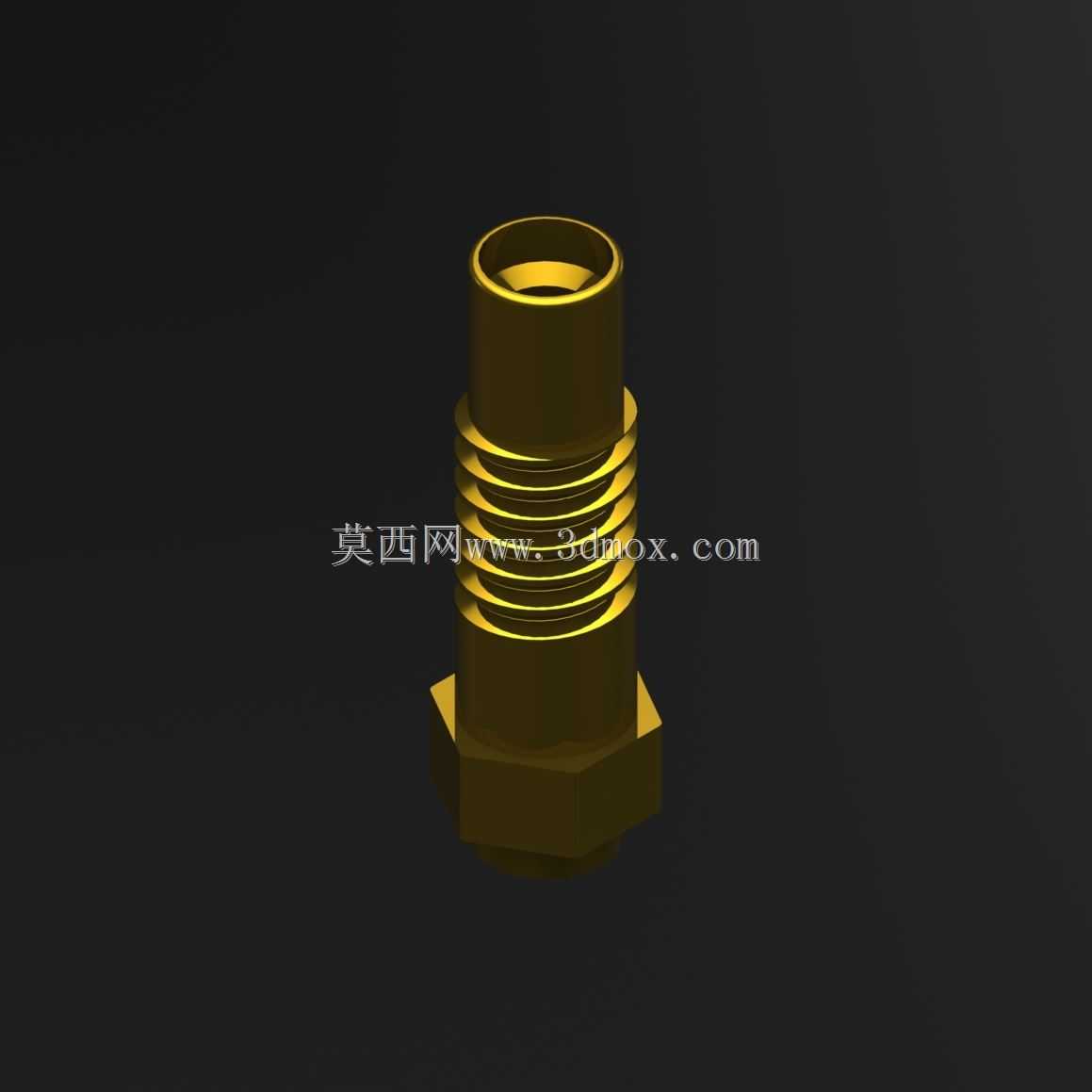

铅笔配套外螺纹六角基座铜制结构件

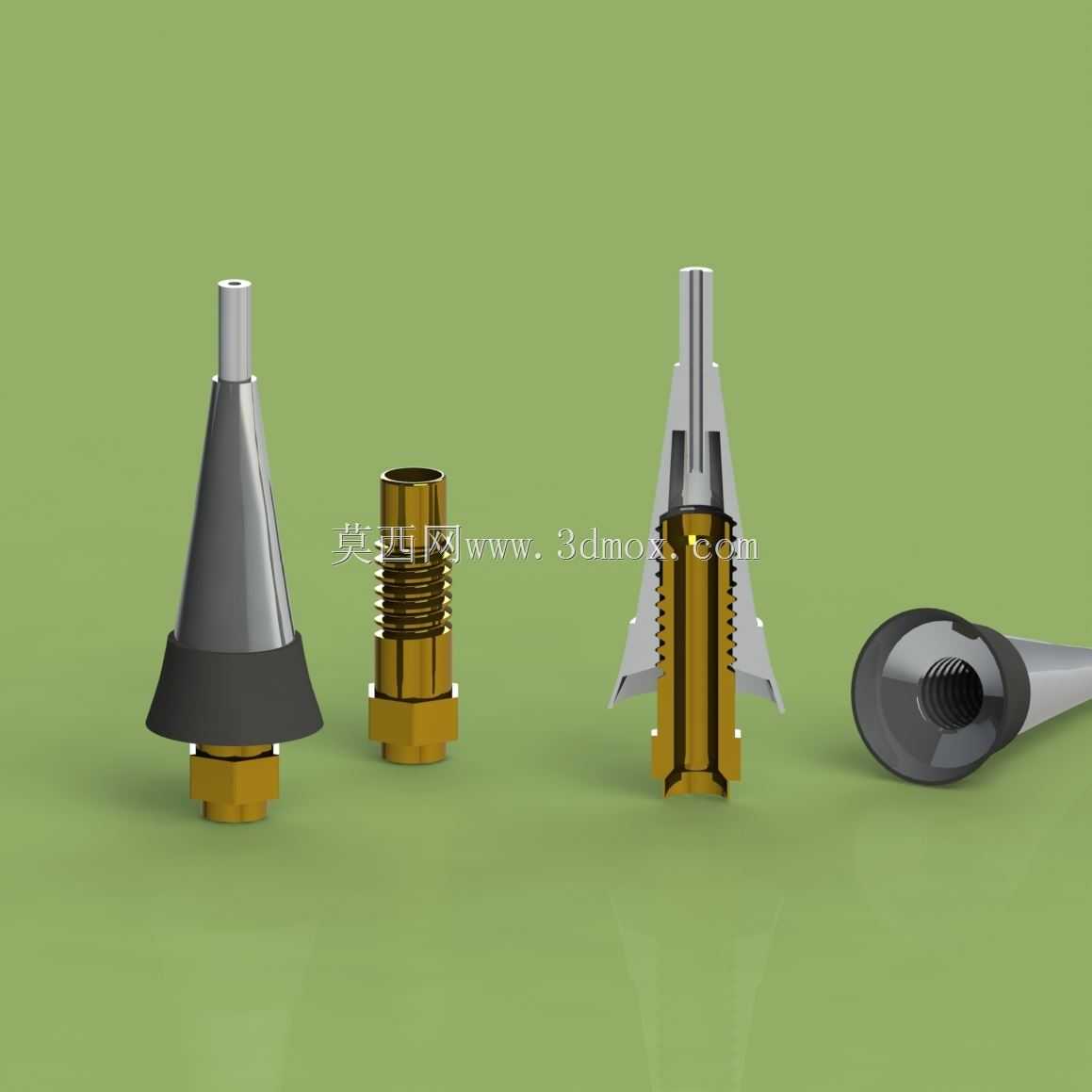

　　日常接触的自动铅笔、绘图活动铅笔内部，这类带外螺纹的六角铜基座是核心受力衔接构件，很多人拆解笔具时会忽略这个不起眼的金属件，但它直接决定了笔杆衔接的牢固度、笔尖伸缩机构的运行稳定性。从实际装配场景来看，这个零件承担着三段式衔接功能：下端六角结构是装配时的受力卡位段，生产线组装时可以用标准六角套筒直接卡紧，不需要额外设计夹持位，能大幅提升自动化装配的效率，避免圆柱面零件装配时打滑、扭矩不足的问题；中段的连续外螺纹是和笔杆内螺纹配合的锁紧段，螺纹的牙型、螺距公差直接决定了笔杆旋合后的旷量，要是螺纹公差控制不好，笔杆使用时会出现晃动感，绘图时笔尖偏移直接影响绘图精度；上端的光滑圆柱段是和笔尖护管配合的定位段，

　　内壁的光滑通孔是铅芯输送的通道，内壁的粗糙度要控制在合理范围，不能有毛刺、台阶，否则铅芯输送时会出现卡滞、断芯的问题。做这个零件的三维建模时，首先要确定各段的尺寸边界：六角对边尺寸要匹配标准装配套筒的规格，不能过大导致套筒无法卡入，也不能过小导致锁紧时受力面不足、拧动时滑边；螺纹段的长度要和笔杆内螺纹的有效旋合长度匹配，既要保证旋合后有足够的锁紧力，又不能过长导致装配到位后螺纹外露、影响外观；上端圆柱段的外径要和笔尖护管的内径做间隙配合，间隙量控制在0.02到0.05毫米之间，既保证护管可以顺利压装到位，又不会出现径向晃动。建模时要注意几个容易出错的结构细节：六角和螺纹段的衔接位置要做退刀槽设计，不然车削加工时螺纹无法加工到根部，

　　装配时会出现笔杆无法旋紧到位的问题；上端圆柱的端口要做微小的内倒角，既可以去除加工毛刺，也能在铅芯穿入时起到导向作用，避免铅芯被端口锐边刮削产生碎屑、堵塞铅芯通道；内壁通孔的同轴度要和外圆、螺纹段保持一致，要是同轴度超差，铅芯输送时会和内壁单侧摩擦，不仅送芯阻力大，长期使用还会磨损内壁，导致铅芯间隙变大、出芯歪斜。从材料选择来看，用铜合金做这个零件是非常合理的，铜的自润滑性好，螺纹反复旋合也不容易出现咬死的问题，而且铜的切削性能好，车削加工时表面光洁度容易保证，不需要额外做表面处理就能有不错的防锈能力，长期和手部接触的汗渍接触也不容易生锈腐蚀。实际应用中，这类结构不止用在铅笔上，很多小型手持工具、

　　精密仪器的调节旋钮基座也会采用类似的六角加外螺纹加光滑圆柱的结构，只是尺寸、螺纹规格根据应用场景调整，核心的设计逻辑是一致的：用六角结构解决装配夹持的问题，用外螺纹解决轴向锁紧调节的问题，用光滑圆柱解决径向定位导向的问题。建模过程中还要考虑加工工艺的合理性，所有的锐边都要做微小的倒钝处理，避免加工和装配时划伤操作人员，零件的整体壁厚要保持均匀，不能出现局部过薄的位置，不然车削加工时容易出现变形，导致尺寸超差。另外，螺纹的牙型角要符合标准公制螺纹的规范，牙顶和牙底的圆弧过渡要合理，避免应力集中，要是零件受到意外的冲击力，应力集中的位置容易出现裂纹，导致零件断裂失效。在做装配干涉检查时，要重点验证六角段和笔杆内部让位槽的间隙、螺纹旋合全程的干涉情况、上端圆柱和笔尖护管的配合深度，确保整个装配过程没有卡滞，装配完成后各部件之间没有多余的旷量。很多新手建模时容易忽略退刀槽、倒角这些工艺结构，导致建出来的模型看着外形没问题，实际根本没法加工生产，或者加工出来的零件装配不上，这也是结构设计时必须重点关注的点，所有的结构设计都要服务于实际加工和装配，不能只追求外观的相似。
