天文望远镜目镜连接固定眼门结构件

　　该结构件是天文望远镜光学系统中用于目镜端连接定位的专用支撑部件，核心作用是在观测作业时为目镜提供稳定的安装基准，同时承担光路同轴度保持、观测姿态下的结构载荷传递功能。从实际应用场景来看，这类部件多用于口径114mm、焦距1000mm级别的入门级反射式天文望远镜，适配日常天文观测、青少年科普教学、业余天文摄影等场景，在设备调焦、目镜切换、长时间观测曝光过程中，需持续保持目镜与主光路的同轴精度，避免因结构形变、安装间隙导致的成像偏移、视场偏移问题。

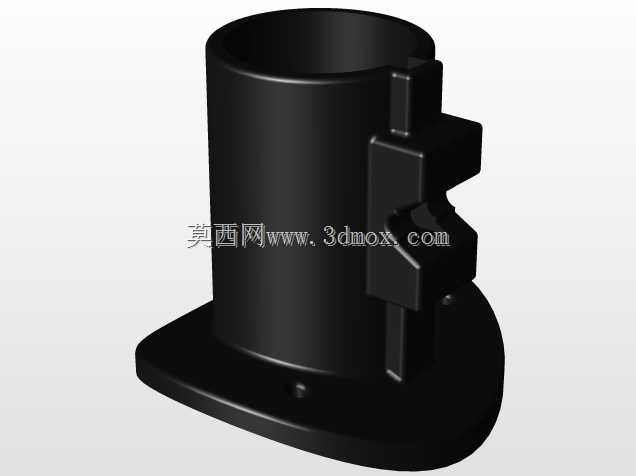

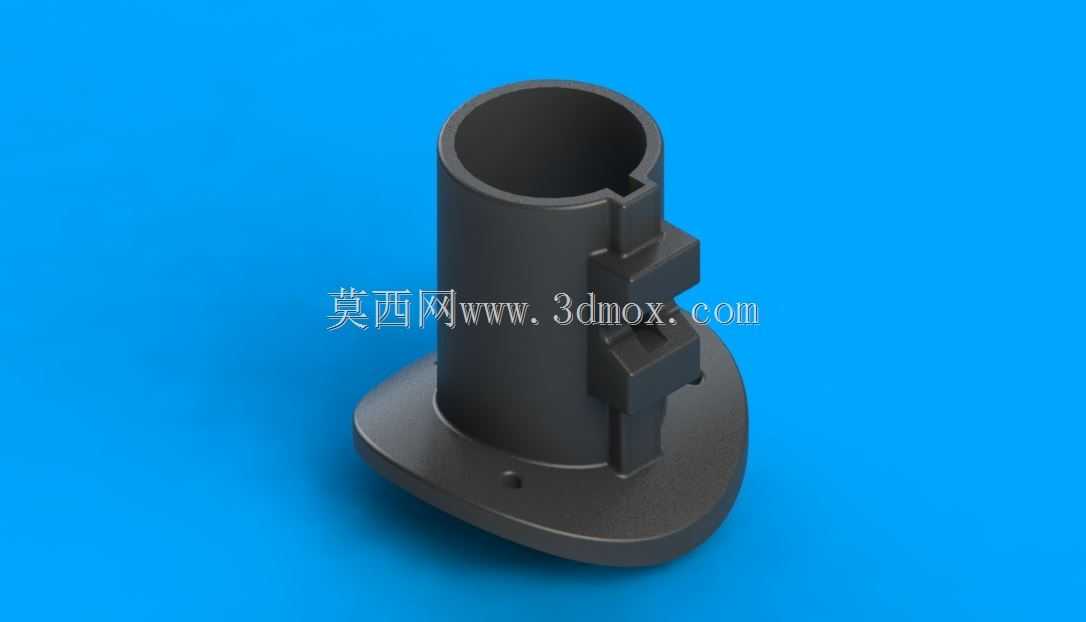

　　从功能特性上看，该部件采用一体化柱筒加法兰底座的结构形式，上部的空心柱筒为目镜插入提供导向与径向定位，柱筒侧壁开设的定位卡槽结构，可与目镜筒身的定位凸台配合，限制目镜周向转动，同时配合调焦座的锁紧结构实现目镜的轴向固定，防止观测过程中目镜滑落、光轴偏移。下部的椭圆形法兰底座为整个部件提供安装支撑，底座上预留的小孔为紧固件安装位，可将整个眼门结构固定在望远镜调焦座的输出端，法兰的曲面造型适配望远镜镜筒端部的弧面轮廓，保证安装贴合度，减少装配应力。柱筒侧面的阶梯状凸台结构，一方面作为加强筋提升柱筒与法兰连接位置的结构强度，避免柱筒受侧向力时发生根部断裂，另一方面可作为目镜插入深度的限位结构，保证不同规格目镜插入后焦面位置处于设计范围内，减少调焦行程的冗余量。

　　设计思路上，该部件优先考虑光学系统的同轴度要求，柱筒内孔的圆柱度、内孔轴线与法兰安装面的垂直度均按光学配件的公差等级设定，避免因形位公差超差导致的光轴偏斜。结构上采用等强度设计思路，柱筒壁厚根据受力分布做差异化设置，卡槽位置做局部加厚处理，抵消开槽带来的结构强度损失，法兰底座的厚度根据安装紧固时的压紧力需求设定，避免锁紧时底座发生翘曲变形。考虑到天文观测多在户外温差较大的环境下使用，结构造型上避免出现大的平面壁厚差，减少温度变化带来的形变不均问题，同时所有棱边做圆角过渡，避免应力集中，提升部件在低温环境下的抗冲击性能。

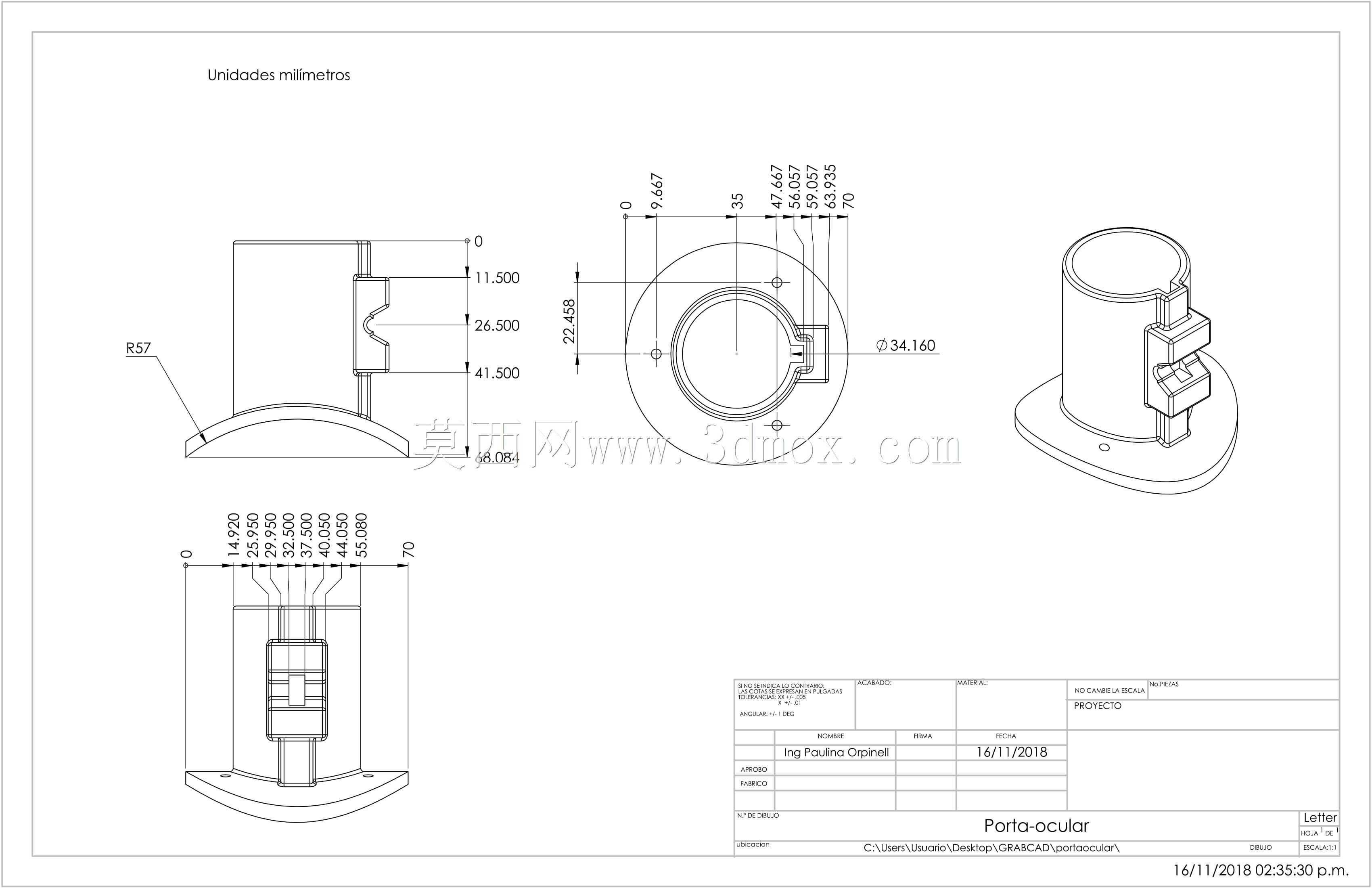

　　外形尺寸与安装边界方面，柱筒内径适配标准1.25英寸目镜的插入尺寸，柱筒高度满足目镜插入后的定位长度要求，保证目镜插入后不会出现悬臂过长导致的晃动。法兰底座的椭圆轮廓尺寸匹配对应型号望远镜调焦座的安装接口，底座上的安装孔位间距与调焦座端的螺纹孔位置完全对应，安装时无需额外打孔适配，紧固件锁紧后法兰面与调焦座端面完全贴合，无翘曲间隙。部件整体的外轮廓尺寸控制在调焦座的外围边界内，不会在观测时与周边的调焦手轮、导星镜支架等部件发生运动干涉，目镜插入后，目镜端的眼罩位置处于人眼观测的舒适距离范围内，无需额外调整观测姿态即可获得完整视场。

　　从实际使用的可靠性角度出发，该结构的卡槽位置做了导向倒角处理，目镜插入时可顺着倒角滑入定位位置，减少反复装拆带来的卡槽磨损，柱筒内孔表面做光滑处理，避免刮花目镜筒身的漆面。法兰与柱筒的连接位置做圆弧过渡，既提升结构强度，也避免装配时锐边划伤操作人员。整个部件的重量控制在合理范围内，不会给调焦座带来额外的载荷负担，避免调焦机构因负载过大出现调焦卡顿、滑焦问题，保证长时间观测时的焦点稳定性。
