眼科验光综合检眼仪悬挂支架结构

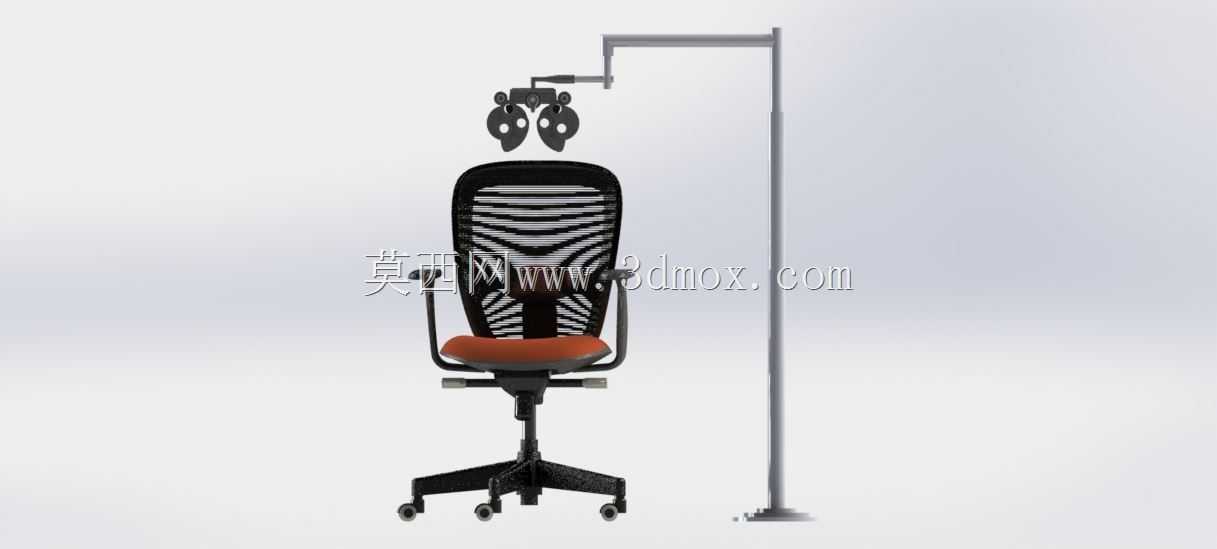

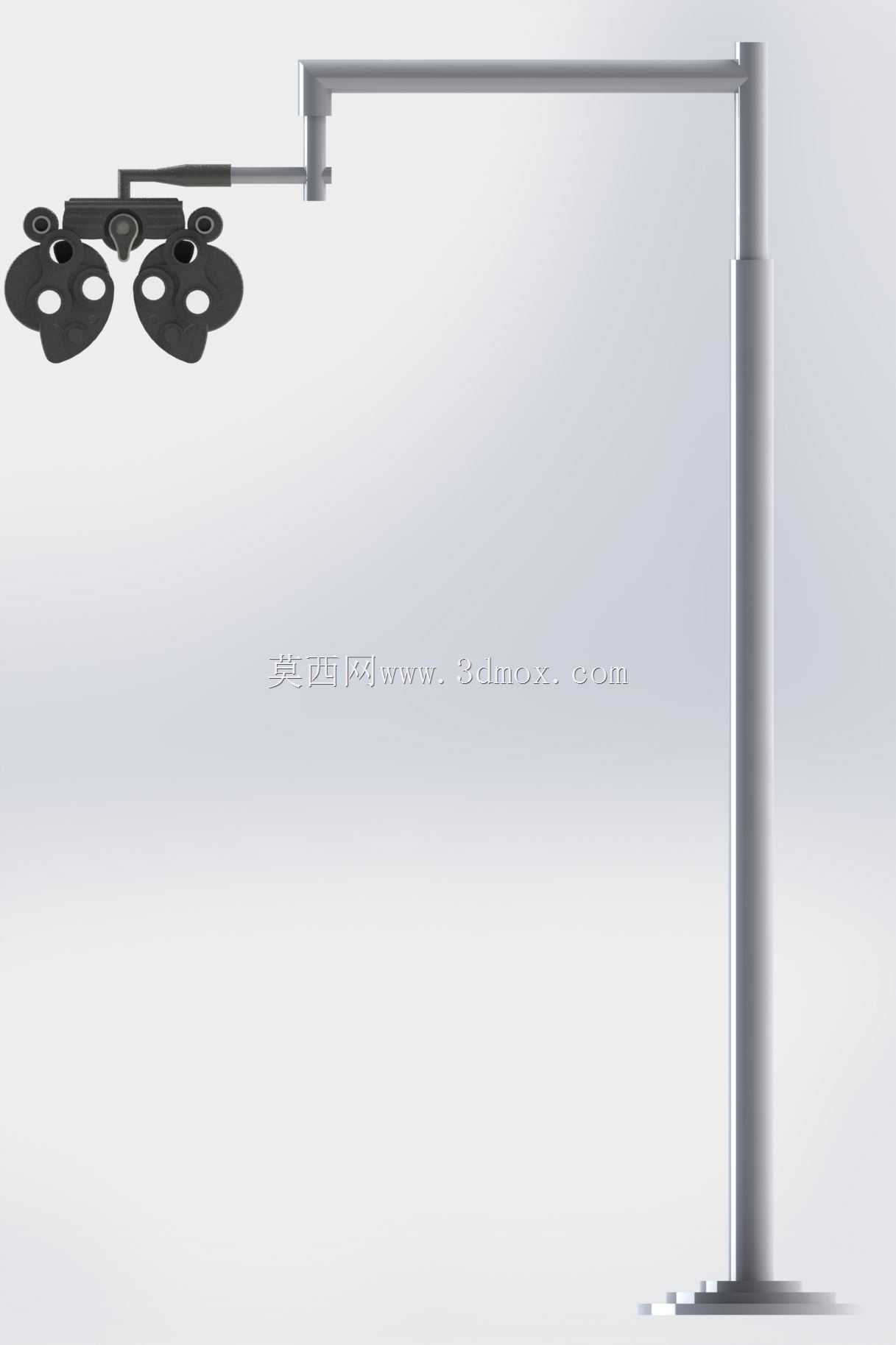

　　这套悬挂式支架结构主要服务于眼科视光诊疗场景，适配综合验光仪的安装使用需求，常见于眼科医院验光室、连锁眼镜店验光区、视光中心检查工位，是验光作业环节中承载核心验光镜头组的关键支撑部件。日常验光作业中，检眼镜头组需要在水平、垂直方向灵活调整位置，适配不同身高、不同坐姿的受检者，同时要在调整到位后保持足够的结构稳定性，避免镜头组晃动干扰验光精度，这套支架的结构设计完全围绕这一核心使用需求展开。从结构组成来看，整套支架分为竖向支撑立柱、横向悬臂、镜头挂载转接座三个核心部分，竖向立柱采用中空圆管结构，内部预留走线空间，可将检眼仪的供电、信号传输线缆完全收纳于管腔内部，避免线缆外露缠绕影响设备调整，同时保持诊疗工位的整洁度。

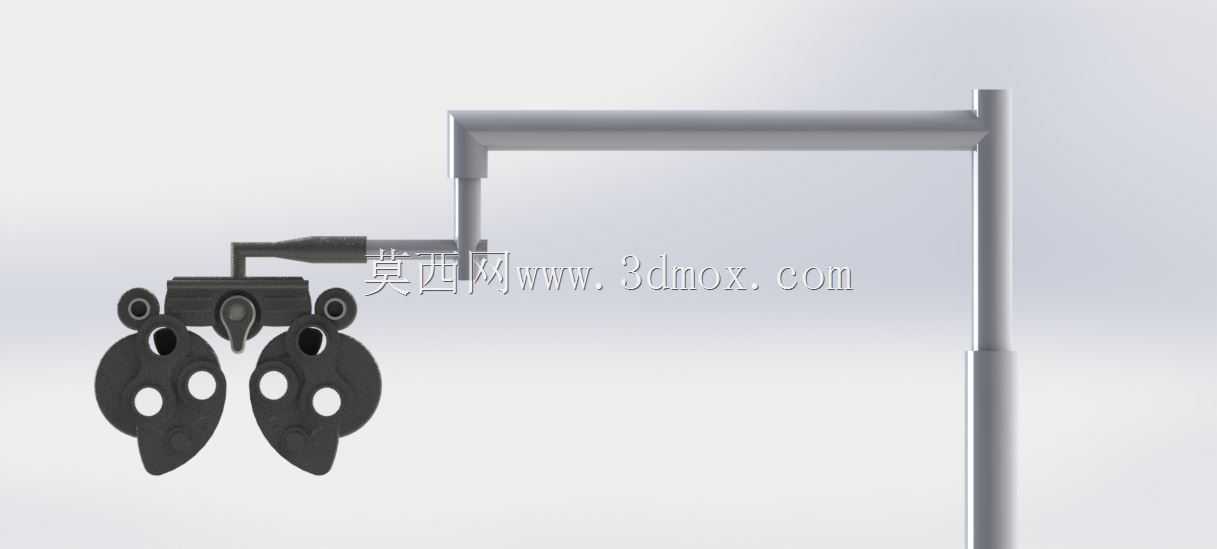

　　立柱底部设置安装法兰盘，可通过膨胀螺栓直接固定于验光工位的地面或后方墙面，法兰盘上设置多组腰型安装孔，允许安装时微调立柱的垂直精度，抵消安装基面的平面度误差，保证立柱全程保持垂直状态，避免悬臂长期受偏载出现结构变形。横向悬臂采用L型折臂结构，与立柱的连接部位设置阻尼旋转轴，可实现悬臂在水平面上180度范围内的回转调整，转轴内部设置可调阻尼结构，可根据挂载的镜头组重量调整阻尼力度，保证悬臂转动时手感顺滑无卡顿，停留在任意角度时都不会出现自行下坠、偏移的问题。悬臂的水平段采用矩形截面型材，相比同重量的圆管具备更好的抗弯曲性能，可在伸出长度达到800mm的工况下，末端挂载5kg以内的检眼镜头组时，挠度控制在0.5mm以内，

　　不会因为悬臂下弯导致镜头组光轴偏移，影响验光时的瞳距对准精度。镜头挂载转接座位于悬臂末端，采用快拆式结构设计，转接座上设置两组定位销与锁紧旋钮，可适配市面上主流型号的综合检眼镜头组安装，安装时只需将镜头组的挂耳对准定位销插入，拧紧锁紧旋钮即可完成固定，无需额外工具，日常设备维护、镜头组校准拆卸时操作效率更高。转接座与悬臂末端的连接部位设置微调滑台，可实现镜头组在垂直方向±30mm范围内的高度微调，以及水平方向±15mm的瞳距方向微调，弥补悬臂大行程调整的精度不足，方便验光师快速将镜头组对准受检者的双眼位置。整套支架的所有转动、滑动配合面都采用耐磨工程塑料衬套，无需定期加注润滑脂即可长期保持顺滑的操作手感，

　　同时避免金属配合面长期摩擦产生金属碎屑掉落，符合眼科诊疗场景的卫生要求。支架的外露金属部件全部采用哑光喷塑处理，避免诊疗室灯光照射产生反光，干扰受检者的视线，影响验光结果的准确性。从安装边界来看，整套支架安装完成后，竖向立柱的总高度为1800mm，横向悬臂的最大水平伸出长度为850mm，悬臂最低调整高度距离地面1200mm，最高调整高度距离地面1600mm，可适配高度在700mm-850mm之间的标准验光桌安装，安装时需要保证立柱后方预留至少200mm的回转空间，避免悬臂转动时与墙面、周边设备发生干涉。设计过程中针对支架的受力情况做了针对性的强化，悬臂与立柱连接的转轴部位采用加厚的铸钢支座，可承受长期反复调整带来的交变载荷，按照日常验光场景每天调整100次计算，结构使用寿命可达10年以上，不会出现转轴松动、悬臂变形的问题。支架底部的安装法兰要求固定基面的混凝土强度不低于C20，膨胀螺栓的埋深不低于80mm，保证支架在受到意外碰撞时不会出现倾倒、移位的风险。考虑到验光场景中受检者多为未成年人或视力障碍人群，支架的所有外露边角都做了R5以上的圆角处理，没有尖锐凸起，避免人员磕碰受伤。整套结构没有复杂的传动部件，日常维护只需定期检查各锁紧旋钮的松紧度、转轴阻尼是否正常即可，无需复杂的保养流程，非常适合各类视光诊疗场所长期使用。
