GRSIAI型工业夹持器结构设计

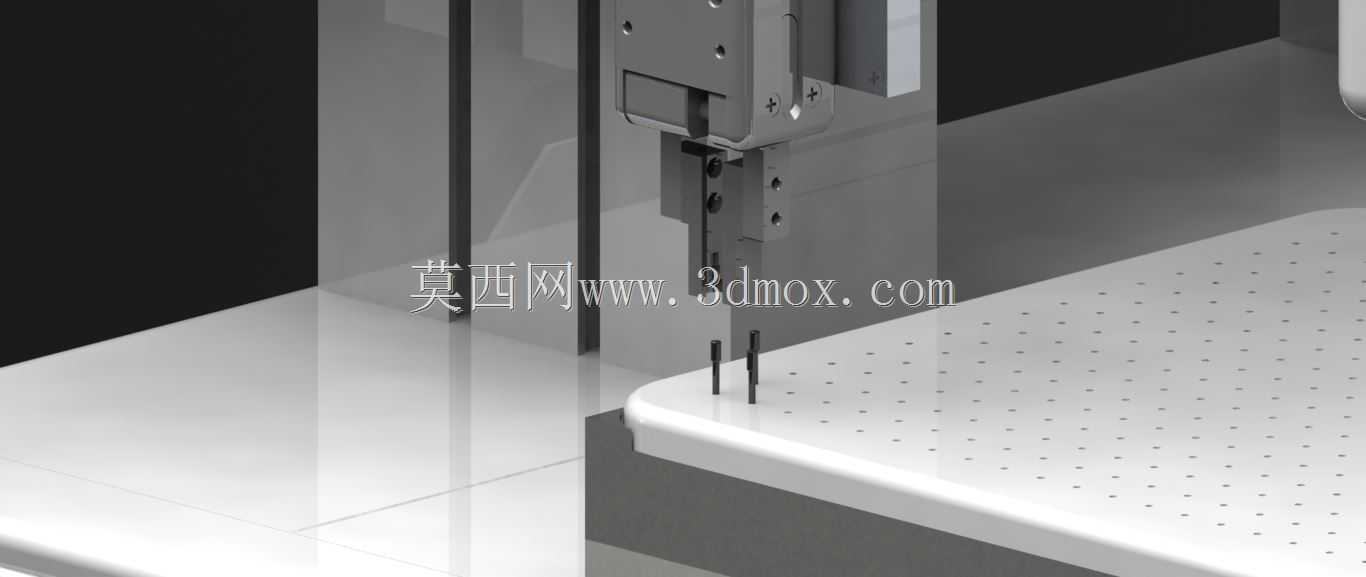

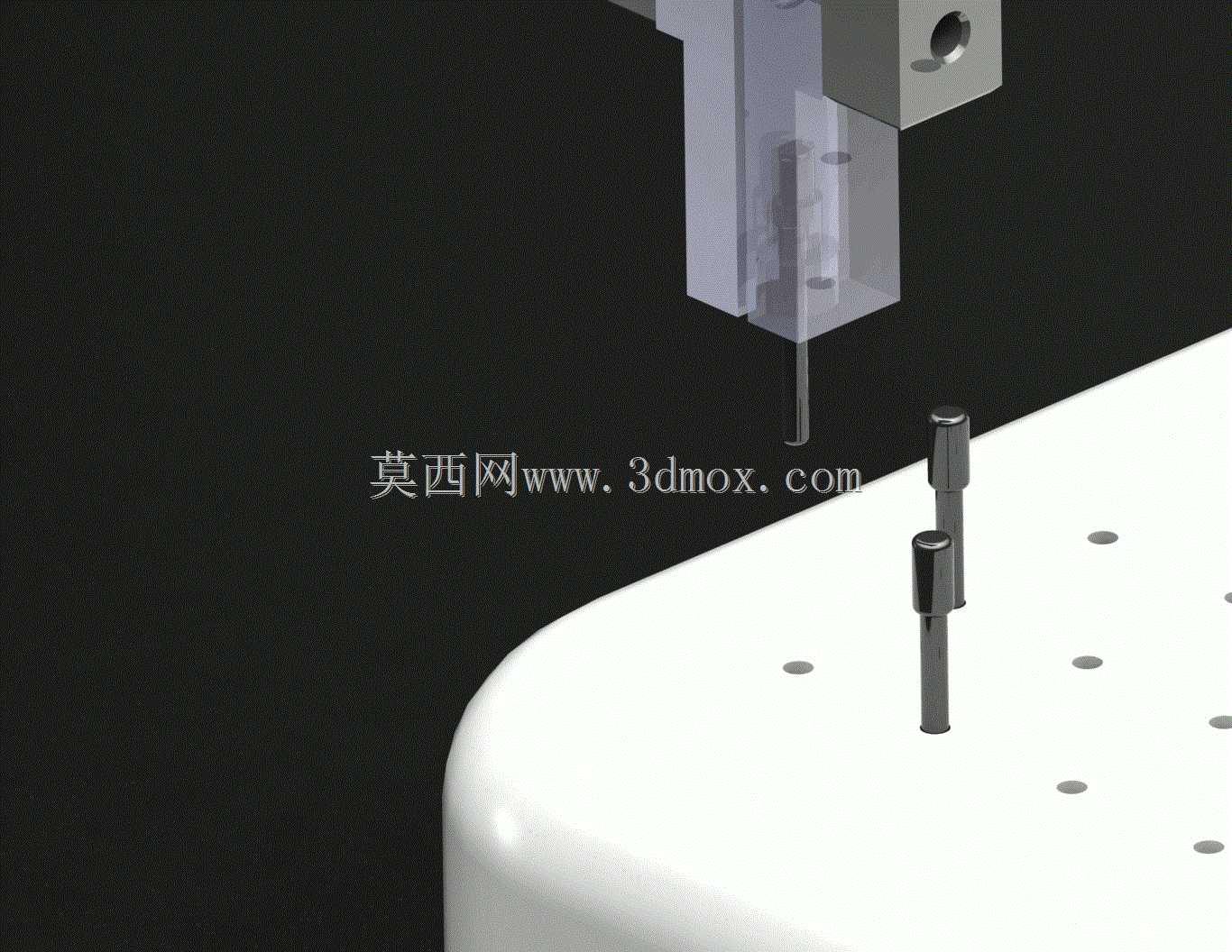

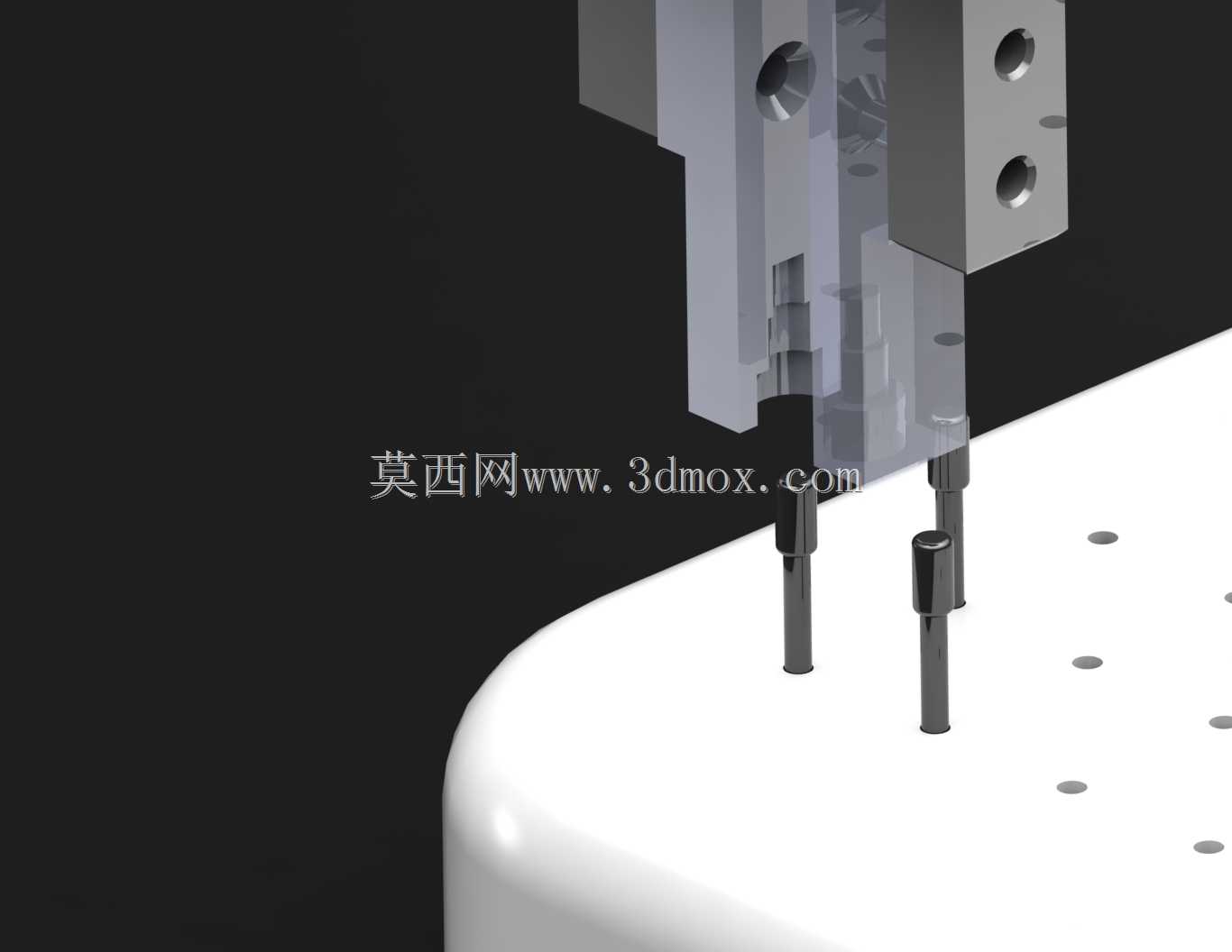

　　这款夹持器主要面向精密装配工位的小件拾取、转移作业场景，常见于3C电子零部件组装、小型五金件分拣、实验室精密试样转移这类对装夹力度、定位精度有较高要求的作业环节，区别于大负载重型夹持器，它的设计定位是轻载高精度作业，适配行程范围内的小尺寸轴类、薄片类工件装夹，不会因为夹持力过大造成薄壁工件、脆性工件的表面压伤或者形变。从结构设计逻辑来看，这款夹持器采用了同轴式夹头布局，执行端的夹爪做了分段式结构设计，靠近驱动端的柱段做了等直径导向设计，和安装基座的导向孔做间隙配合，配合公差控制在H7/g6区间，保证夹爪往复伸缩过程中不会出现径向偏摆，重复定位精度可以控制在0.02mm以内，满足精密装配的对位要求。夹爪的工作端做了缩径处理，

　　端部预留了装夹胶垫的安装槽，可以根据被夹持工件的材质更换聚氨酯、硅胶或者硬质合金夹头，适配不同表面硬度、粗糙度的工件装夹需求，避免硬接触划伤工件表面。安装边界方面，这款夹持器的驱动端采用标准法兰式安装接口，法兰端面做了定位销孔设计，安装时可以通过两个圆柱销快速和执行机构的安装板完成对位，不需要反复调整同轴度，安装板的开孔尺寸按照常用的直线执行模组输出端尺寸做了适配，可以直接搭载在常见的线性滑台、SCARA机器人末端执行器安装位上，不需要额外做转接板设计，减少集成环节的加工工作量。夹爪的伸出行程做了限位设计，内部集成了硬限位台阶，避免夹爪过伸造成内部驱动件的脱开，同时行程长度刚好覆盖常见小件拾取的升降距离，不需要额外设置外部限位块，

　　简化周边配套结构的设计。从功能特性来看，这款夹持器的夹持有自对中特性，两个夹爪的同步运动通过内部的等距凸轮结构实现，不会出现单爪偏进造成的工件夹偏问题，对于轴类工件的拾取，可以自动将工件校正到夹头的中心轴线上，减少后续对位环节的视觉校正工作量。夹头的开合范围做了梯度适配，常规状态下可以覆盖直径1mm到8mm的圆柱类工件装夹，更换定制夹爪后可以适配更宽范围的异形工件，夹持力可以通过驱动端的输入压力做线性调节，从0.5N到20N的力值区间连续可调，既可以夹取重量不足1g的精密塑料齿轮，也可以夹取重量在500g以内的小型金属结构件，不会出现夹取脱落或者夹损工件的问题。在结构细节处理上，夹持器的外露表面做了哑光硬质阳极氧化处理，

　　一方面提升表面的耐磨性能，长期往复运动不会出现表面磨屑脱落污染洁净车间环境，另一方面哑光表面可以减少视觉检测工位的光线反射，避免对周边的视觉定位相机造成光线干扰，适配带视觉引导的自动化装配线使用。导向孔内部设计了储油槽，可以填充长效润滑脂，长期运行不需要频繁加注润滑油，减少设备维护的工作量，同时密封结构做了多层防尘设计，车间内的细微粉尘、加工碎屑不会进入导向配合面，避免出现卡滞、磨损加剧的问题。在实际集成应用中，这款夹持器可以搭配不同的驱动源使用，既可以适配微型气缸做气动驱动，实现快速开合动作，满足高速分拣工位的节拍要求，也可以适配微型伺服电缸做电动驱动，实现夹持力、夹爪位置的精确控制，适配对力控有严格要求的精密装配场景，比如微型轴承的压装对位、敏感电子元件的拾取转移。整个夹持器的外形做了圆弧过渡处理，没有尖锐的外露棱角，避免设备运行过程中刮碰周边的管线、工件，也减少操作人员调试设备时的磕碰风险，整体结构的零件数量做了精简设计，主体结构只有12个机加工零件，拆卸维护不需要专用工具，日常更换夹爪、清理维护只需要两分钟就可以完成，不会长时间占用设备生产时间。
