书写工具笔类精密连接轴结构件

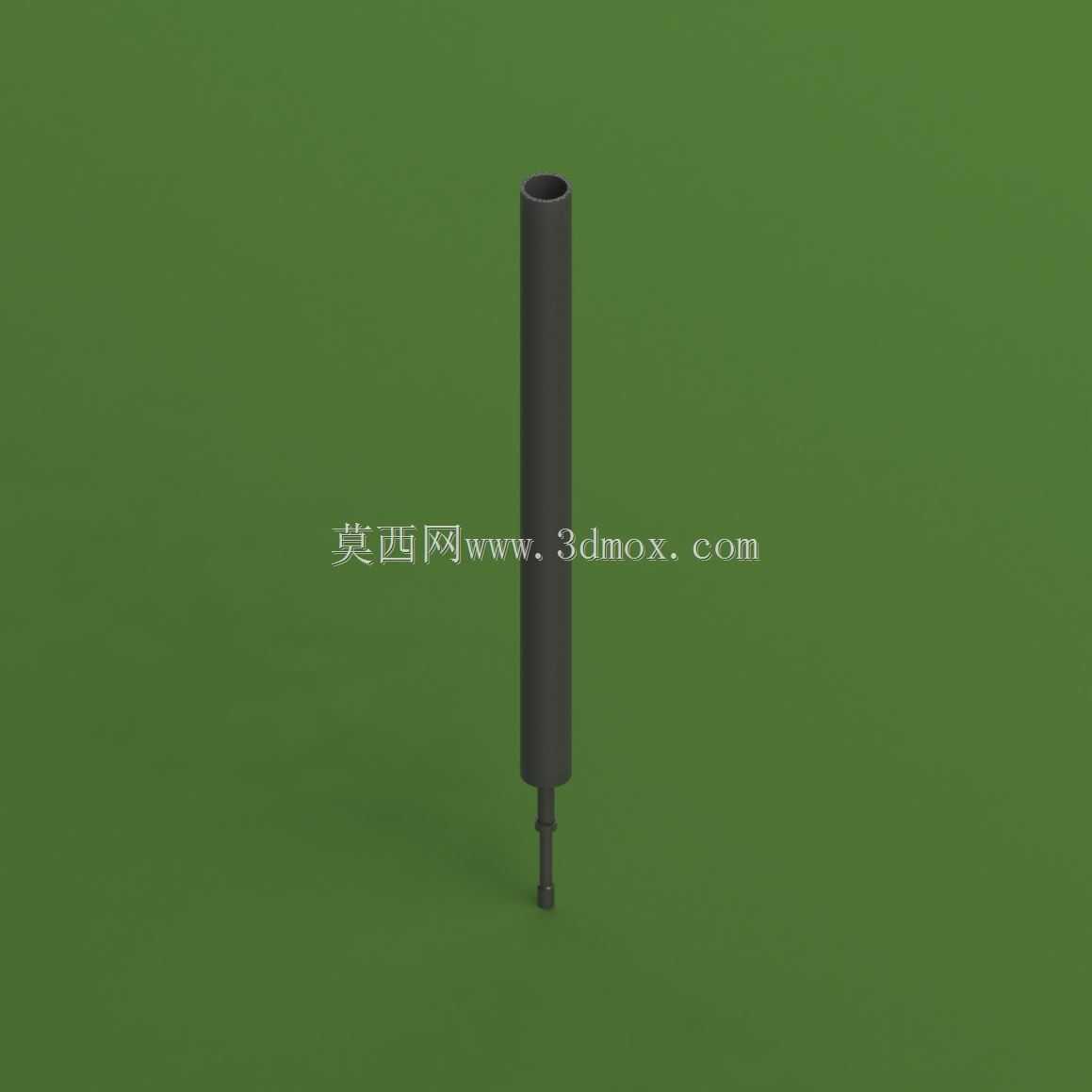

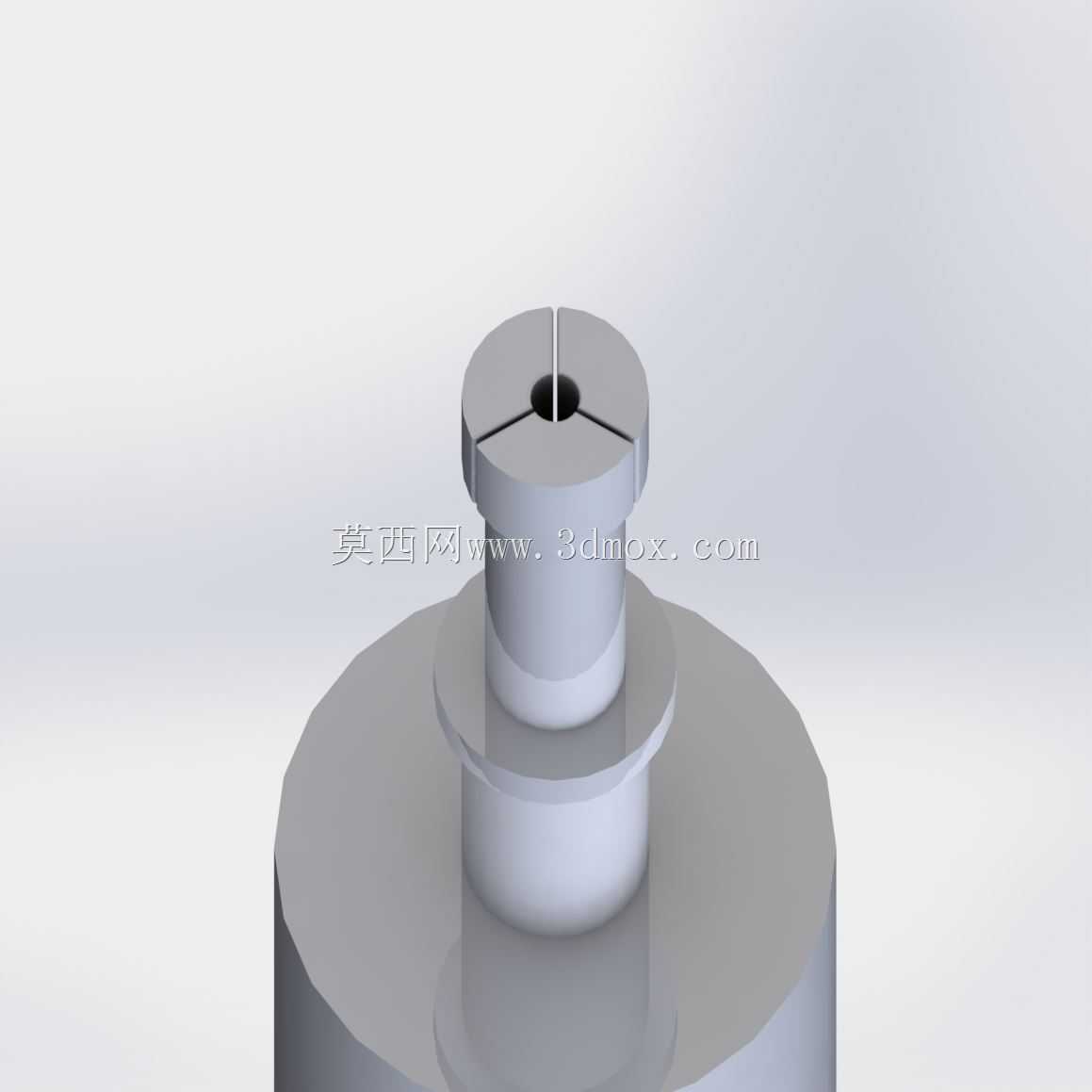

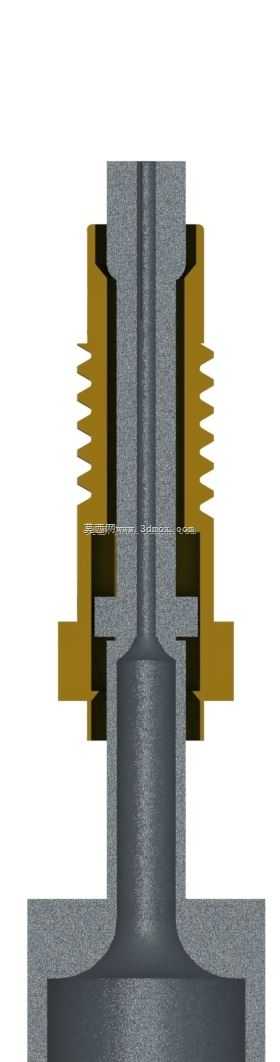

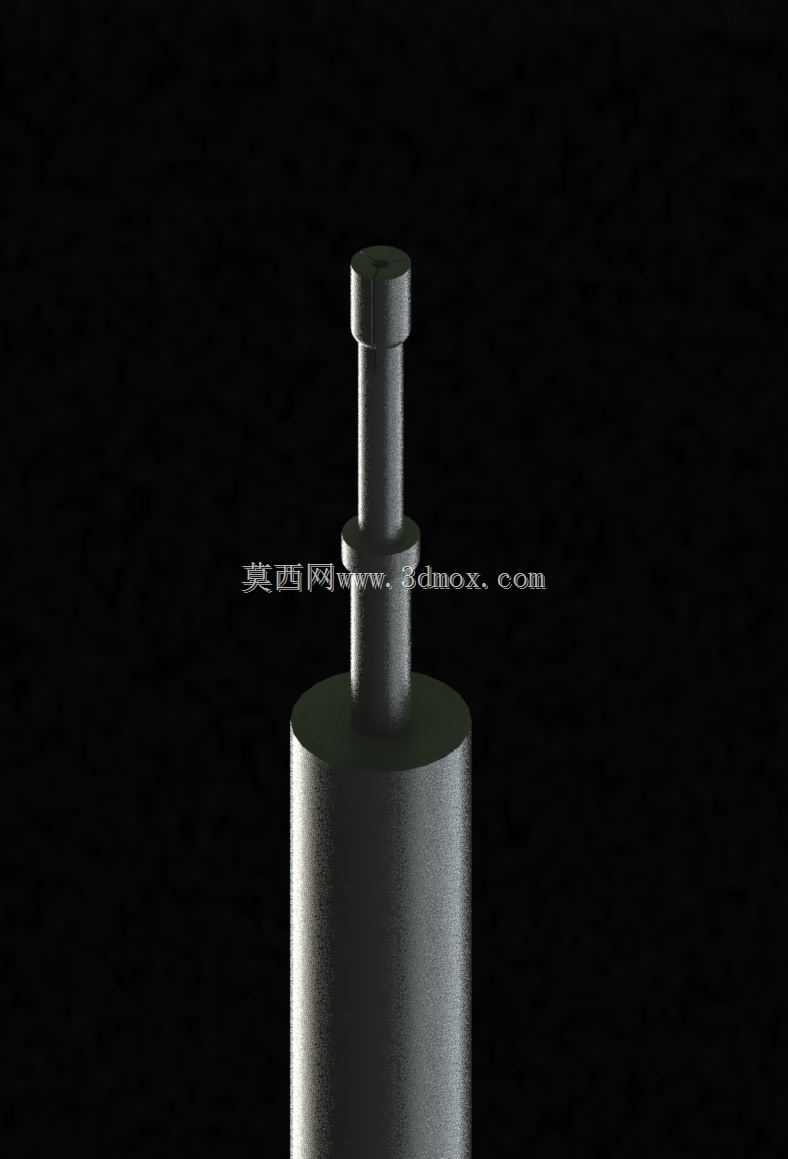

　　该轴类零件属于书写工具内部的核心传动连接构件，主要应用于按动式书写工具的伸缩锁定机构中，承担笔芯伸缩行程的导向、锁定以及按压动作的力传递作用，是保障按动式书写工具操作手感与使用寿命的关键结构件。从结构设计来看，零件采用多段阶梯轴构型，不同轴段的直径差异经过精准匹配，最下端大直径轴段作为主体支撑段，与笔身内部的安装腔体内壁形成间隙配合，配合间隙控制在0.02mm以内，既保证轴件上下滑动时的顺畅度，又避免径向晃动带来的操作松垮感；中间段的环形凸台是核心的锁定承载结构，与笔身内部的旋转卡位槽配合，在按压动作完成后实现笔芯伸出状态的锁定，凸台的端面倒角经过优化，角度设置为45度，能够在旋转卡位时减少摩擦阻力，让按动反馈更加清脆明确；最上端的小直径轴段直接与按动帽的安装孔过盈配合，过盈量控制在0.01-0.015mm区间，装配后无需额外粘接即可保证连接可靠性，长期按动使用不会出现松脱问题。

　　在实际使用场景中，该零件需要承受高频次的往复按压冲击，按动频率按照日常使用强度测算，日均按压次数可达数十次，全生命周期内需要承受至少上万次的往复动作，因此在结构设计时对各轴段的过渡圆角做了针对性处理，所有直径变化的过渡位置均设置R0.2的圆角，避免应力集中导致的轴段断裂问题，同时轴件的整体同轴度公差控制在0.01mm以内，保证往复滑动过程中不会出现卡滞。从安装边界来看，零件的总长度适配常规按动式书写工具的笔身内部腔体尺寸，最大直径段的尺寸与笔身内孔尺寸匹配，安装时无需额外的紧固件，直接沿笔身内腔轴向装入即可，装配工序简单，适合大批量自动化生产线的快速组装需求。

　　设计过程中针对书写工具的实际使用痛点做了多处优化，比如针对长期使用后容易出现的卡位失效问题，将中间锁定凸台的工作高度设置为1.2mm，既保证足够的卡位接触面积，又不会因为凸台过高导致按动行程过大影响操作手感；轴件的表面粗糙度要求控制在Ra1.6，滑动配合面经过精加工处理，减少与笔身内腔塑料壁的摩擦阻力，即使在低温干燥的使用环境下，也不会出现滑动涩滞的问题。此外，零件的顶端轴段设置了0.5mm的导入倒角，装配时能够快速对准按动帽的安装孔，降低自动化装配时的对位难度，提升生产组装的良品率。该结构的设计充分平衡了零件的功能可靠性、装配便利性以及使用手感，在满足结构强度要求的前提下尽可能精简了冗余结构，零件整体无复杂异形结构，适合采用冷镦或者车削加工工艺进行批量生产，加工成本可控，同时能够稳定满足书写工具长期高频使用的性能要求。
