立式单缸蒸汽动力装置三维设计

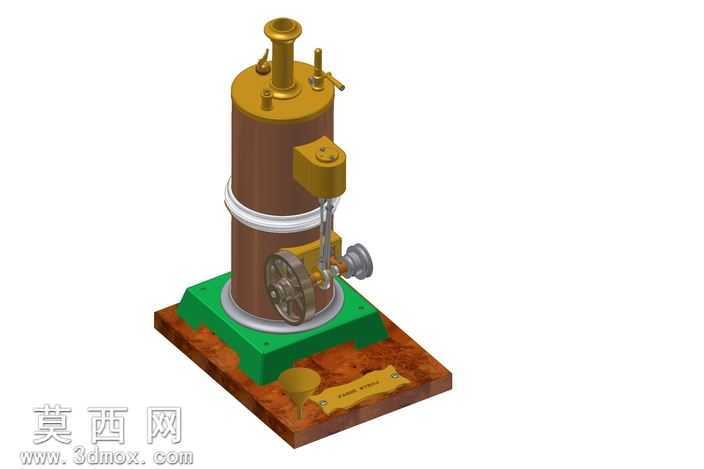

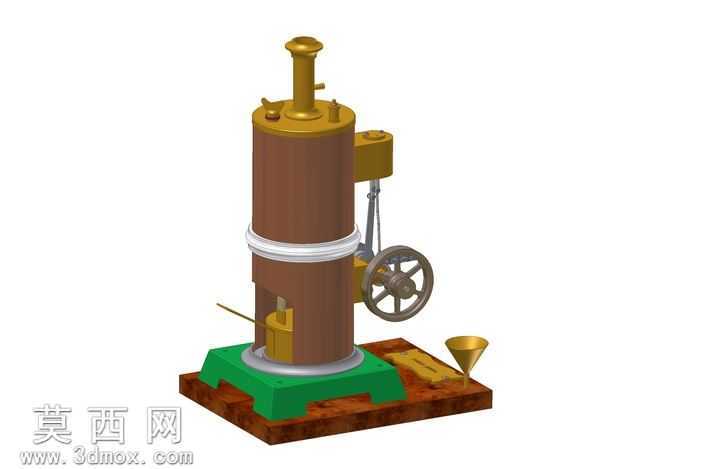

本作品为立式单缸蒸汽动力装置的三维建模设计，整体采用经典立式布局，将锅炉腔体、活塞传动机构、飞轮输出组件整合为一体化结构，还原了早期小型蒸汽动力装置的典型构造特征。建模过程中首先完成整体比例的框架搭建，以底部安装基座为定位基准，依次向上构建锅炉主体、顶部阀组、侧置传动仓的结构轮廓，保证各部件的装配公差符合机械设计的常规配合要求。材质渲染阶段针对不同部件做了区分处理：底部安装基座采用做旧木质纹理搭配锈迹金属包边，还原老式设备的使用质感；锅炉主体采用哑光棕褐色金属材质模拟铸铁锅炉的外观，中部添加白色环形箍带强化结构分层视觉效果；顶部阀杆、侧置飞轮、连杆传动部件采用抛光黄铜与灰铸铁材质搭配，突出金属部件的质感差异；底座附属的漏斗、操作杆等小部件也分别匹配对应的金属与木质材质，提升整体渲染的真实感。结构设计上完整还原了蒸汽动力的传动逻辑：立式锅炉腔体预留蒸汽流通通道，侧置的活塞连杆机构连接锅炉内部的活塞组件与外部飞轮，通过蒸汽压力推动活塞往复运动，再经曲柄结构转化为飞轮的旋转运动，实现动力输出；飞轮采用辐条式结构，既保证转动惯量满足动力平稳输出的要求，也还原了早期蒸汽装置的经典外观特征。设计过程中对各运动部件做了干涉检查，确保连杆、曲柄、飞轮在运转过程中不存在结构碰撞，各固定部件的连接位置也添加了对应的螺栓、定位凸台等细节，让整体模型的结构还原度更高，既可以作为复古动力机械的展示模型，也可用于蒸汽动力原理的教学演示场景，完整呈现了早期外燃式动力装置的结构特点与工作逻辑。
