双飞轮式蜡烛动力真空发动机结构设计

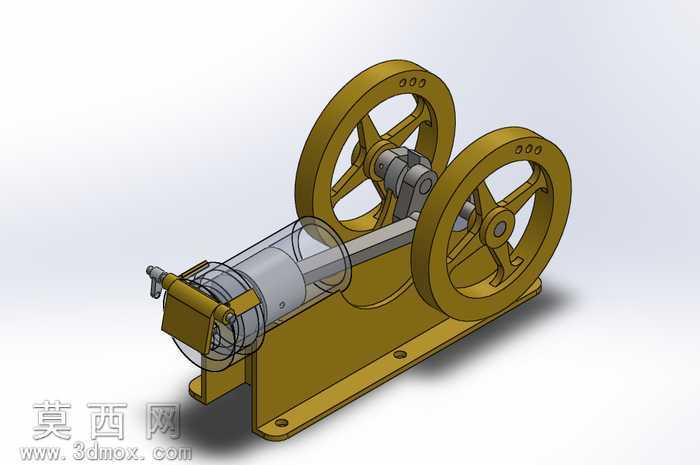

本作品为蜡烛驱动的真空式热力发动机三维建模设计，整体采用卧式布局结构，核心动力单元由气缸组件、活塞连杆机构、双飞轮储能结构以及一体式安装基座共同组成。建模过程中首先完成整体安装基座的结构搭建，基座采用带安装孔的平板式设计，为整套动力机构提供稳定的支撑基准，前端预留气缸组件的安装定位位，中部设置飞轮转轴的支撑座，各安装位的定位尺寸经过反复校核，保证后续装配的同轴度与配合精度。气缸组件采用透明可视化设计，建模时区分了金属端盖、玻璃缸体、进气阀件等不同结构部件，端盖位置设置了蜡烛热源的放置腔体，可通过蜡烛燃烧加热缸内空气形成压差，为活塞运动提供动力来源。活塞与连杆部分采用精密配合结构设计，建模时还原了活塞的密封结构、连杆的铰接结构，保证动力传递路径的合理性，活塞在缸内的往复运动通过连杆转化为飞轮的旋转运动。双飞轮结构采用对称式布局，两个飞轮分别安装在转轴的两端，飞轮轮体设计有辐条式减重结构，既保证了转动惯量满足储能需求，又尽可能降低整体重量，飞轮与转轴之间采用键连接结构，保证扭矩传递的可靠性。渲染阶段为不同部件赋予了差异化材质，基座、飞轮、连杆等金属部件采用黄铜质感材质，还原老式热力机械的金属质感，缸体部分采用高透玻璃材质，可直观展示内部活塞的运动状态，铰接部位采用哑光金属材质区分不同功能部件，整体渲染光影柔和，清晰呈现各部件的结构层次与装配关系。设计过程中重点梳理了真空发动机的动力传递逻辑，虽然当前版本仍有推杆、弹簧等附属结构待完善，部分配合公差仍有优化空间，但整体核心动力结构已经完整呈现，清晰展示了蜡烛热源驱动活塞往复、再通过连杆带动双飞轮旋转的完整工作原理，可作为热力机械原理演示、小型动力装置创新设计的参考模型，直观展现外燃式真空发动机的结构特点与运行逻辑。
