汽油发动机活塞结构三维设计

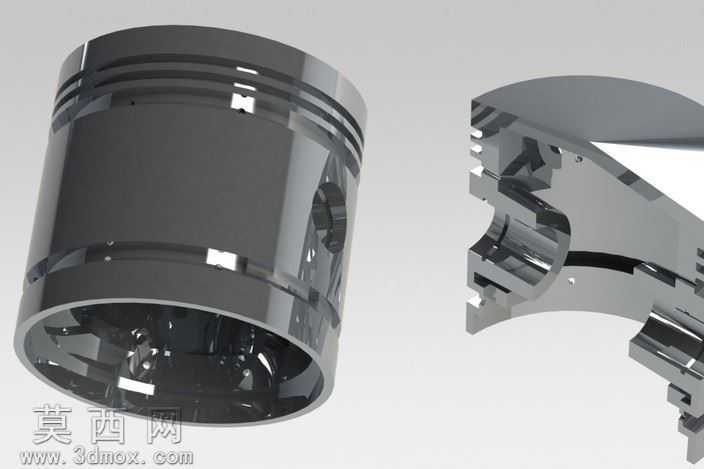

本作品为汽油发动机活塞的三维设计成果，建模阶段严格参照内燃机活塞的实际工程尺寸比例，先通过草绘绘制活塞的轴向截面轮廓，精准定位活塞顶部燃烧室凹坑、环槽区域、裙部轮廓以及活塞销座的基准位置，再通过旋转特征生成活塞的基础基体，随后依次切割出三道活塞环的安装环槽，对环槽的槽宽、槽深以及上下端面的平面度做了参数化约束，保证环槽与活塞环的配合公差符合实际装配要求。针对活塞内部的销座结构，通过拉伸切除与筋位特征构建出销座的支撑结构，对销孔的同轴度、销座与裙部的连接过渡位置做了圆角优化，避免应力集中问题的出现，同时还原了活塞裙部的型线设计，模拟实际生产中活塞裙部的微椭圆造型，还原活塞在热态工况下的膨胀适配特性。渲染阶段采用了金属镀铬材质模拟活塞的表面处理效果，调整材质的反射率、粗糙度参数，还原金属活塞表面的高光质感与细微的加工纹理，对剖切展示的内部结构部分，通过半透明材质与实体材质的搭配，清晰呈现活塞内部的空腔结构、筋位布局以及销座的连接形态，搭配柔和的环境光与定向补光，突出活塞外轮廓的曲面过渡与环槽的层级结构，让整体渲染效果兼具工业质感与结构展示性。设计过程中充分考虑活塞的实际工作场景，在结构设计上兼顾轻量化与结构强度，通过对活塞顶部厚度、环岸高度、裙部壁厚的参数调整，在保证结构刚性的前提下尽可能降低活塞的往复运动质量，还原了汽油发动机活塞在高温高压往复运动工况下的结构设计逻辑，可用于内燃机结构教学、发动机装配演示以及相关零部件的设计参考。
