AR15枪管扩展配件三维结构设计

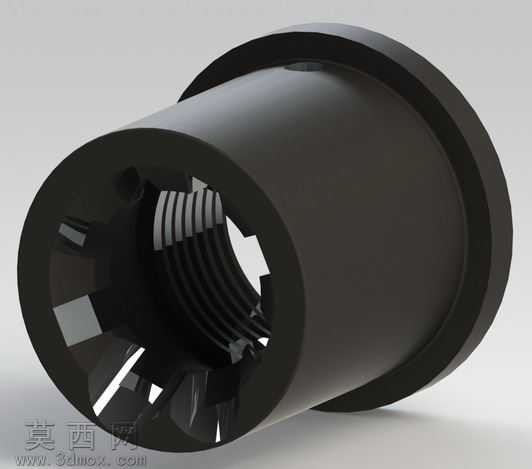

本作品为AR15步枪配套的枪管扩展连接配件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循轻武器配件的装配公差标准，对每一处配合尺寸都做了精准的参数约束，确保配件可与标准AR15枪管实现无间隙装配。模型整体采用筒状回转体结构，建模时先通过草图绘制截面轮廓，再使用旋转凸台命令生成主体基体，后续通过拉伸切除、异形孔向导等命令完成内部卡槽、定位缺口、内螺纹段的细节制作。渲染阶段为模型赋予了哑光黑色硬质阳极氧化金属材质，调整了材质的粗糙度、金属度参数，还原了枪械配件表面的磨砂质感，同时通过三点布光方案突出零件的内外结构层次，清晰展现内部的多道定位卡槽与螺纹结构。从结构设计来看，该扩展件一端设置带周向定位缺口的法兰边，用于和枪管前端的定位结构卡合，防止配件安装后发生周向转动；内部前段加工有连续内螺纹，用于串联安装其他枪口配件，内部中段设置多道对称分布的锁紧卡槽，可与配套的锁紧卡笋配合实现轴向固定，避免射击过程中配件受后坐力影响发生松脱；筒身外壁做了等壁厚设计，在保证结构强度的前提下尽可能控制零件重量，降低对枪械整体重心的影响。设计过程中充分考虑了零件的加工可行性，所有结构均采用常规机加工即可实现，没有特殊的工艺死角，内螺纹与卡槽的尺寸公差均按照轻武器配件的通用标准设定，可直接适配市面上多数同规格AR15枪管。模型完成后还做了装配干涉检查，模拟了配件与枪管、其他枪口附件的装配过程，确认无结构干涉问题，整体结构紧凑，定位可靠，能够满足射击过程中的结构强度要求与装配稳定性要求。
