无绳充电式手持电钻外观结构设计

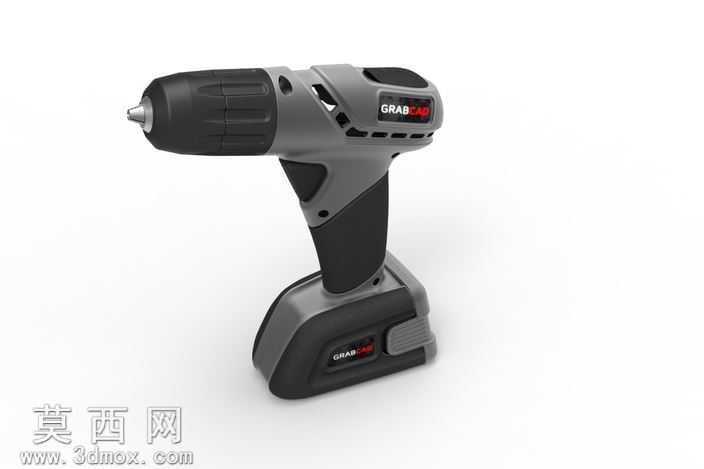

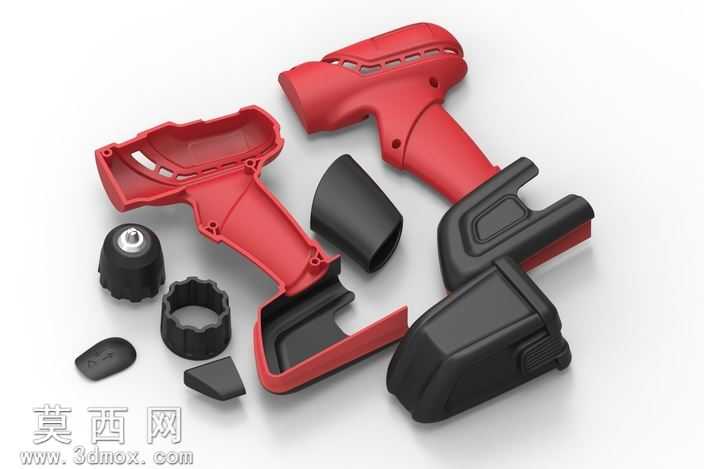

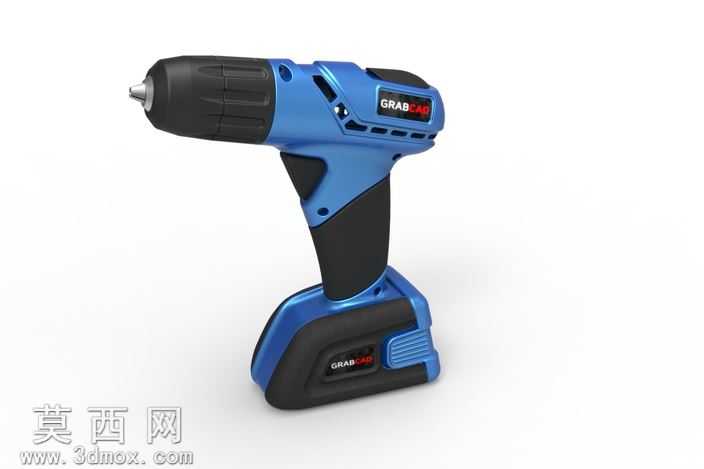

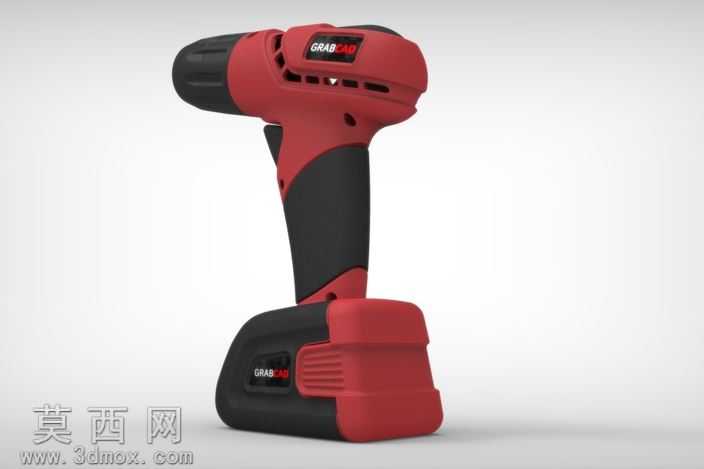

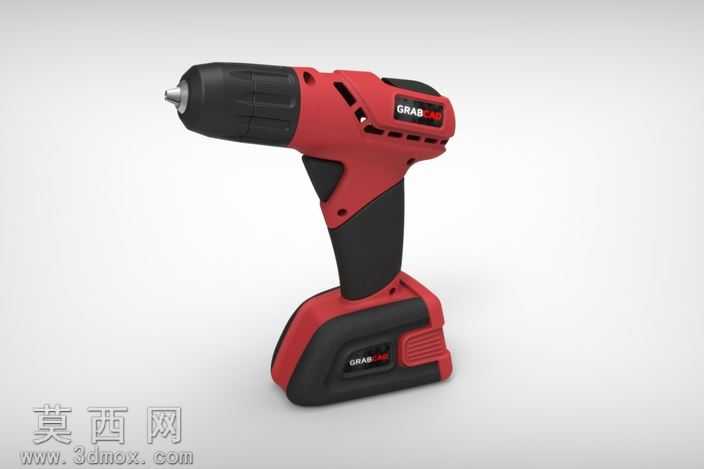

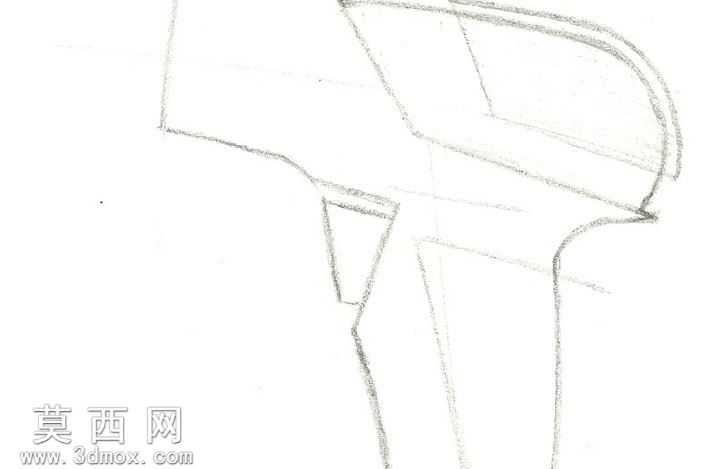

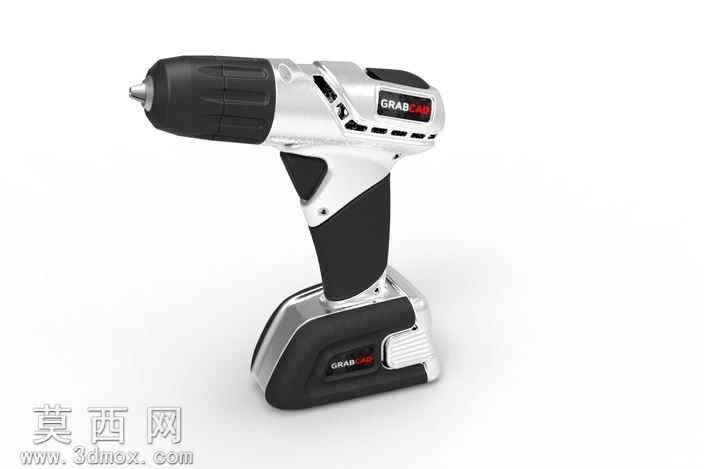

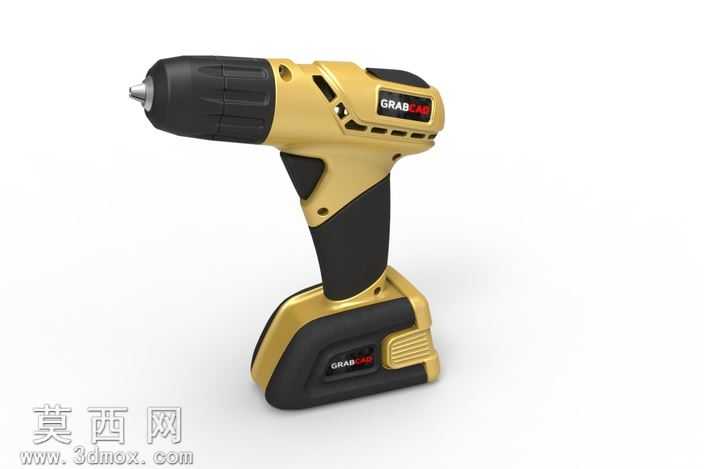

本作品为无绳充电式手持电钻的三维设计方案，设计初期先通过手绘草图梳理整体造型逻辑，确定人机交互的核心尺寸边界后，在三维建模软件中逐步完成精细化结构搭建。建模过程中优先遵循手持电动工具的人体工学设计原则，针对握持区域做了多轮曲面调整：主握把采用贴合手掌自然弯曲的内收弧度，表面做防滑纹理的凹凸结构建模，搭配软胶包覆区域的材质分区，平衡握持舒适度与操作稳定性；电池包与握把底部做一体化衔接设计，既保证电池安装的卡扣结构预留足够装配空间，也让整机重心落在握持区域范围内，减少长时间操作的手部负重感。外观渲染阶段采用黑金配色方案，主体机壳使用哑光工程塑料材质，模拟高强度ABS材质的细腻磨砂质感，按键、钻夹头区域使用亮面黑色硬质材质做区分，电池包与机身的品牌标识区域做金属质感的高光处理，通过不同材质的光影对比提升整机的视觉层次感。结构设计上完整还原了充电电钻的核心功能分区：前端自锁式钻夹头预留了标准批头、钻头的装夹接口，机身中部设置正反转切换拨杆与扭矩调节环的对应结构，握把处集成按压式无级变速开关，底部电池包设计了快拆卡扣结构，所有功能部件的位置都符合常规手持电钻的操作习惯，无需额外适配即可快速上手。设计过程中对细节做了反复优化，机壳表面的散热格栅做了等距排列的开槽建模，既保证内部电机工作时的通风散热需求，也让外观线条更具流畅的工业设计感；机身接缝处做了0.2mm的错位分模线处理，还原真实量产产品的装配精度，让渲染效果更贴近实物质感。整体设计兼顾了外观审美与实用功能，完整呈现了消费级手持充电电钻的产品形态，可作为电动工具外观设计参考、产品演示建模使用。
