特殊CF灯碳纤维安装支座结构设计

　　在特种照明设备的结构配套体系里，安装支座的设计往往需要兼顾多维度的工程约束，这款针对特殊CF灯开发的碳纤维支座，就是典型的多约束平衡下的结构产物。从实际应用场景来看，这类CF灯常被部署在对自重、安装空间有严苛要求的场合，比如轻量化移动照明平台、狭小舱内照明点位、需要频繁调整照射角度的临时作业照明位，传统金属材质的灯座要么自重过大增加安装点位的负载负担，要么复杂造型下的加工成本过高，很难适配这类细分场景的需求。

　　从功能特性上拆解，这个支座首先要承担灯体的全部承重，同时要预留出灯体走线、角度调节的操作空间，还要保证在长期使用过程中不会因为振动、温度变化出现结构形变，导致灯体照射角度偏移。设计之初最先敲定的是安装边界的尺寸约束：底部的盒状承托结构完全匹配对应CF灯座的外形轮廓，内壁做了贴合灯体外壳的微弧过渡，不需要额外加装缓冲垫就能实现灯体的卡合定位，承托腔的深度刚好覆盖灯体底座的安装区域，既不会因为深度过浅导致灯体固定后晃动，也不会因为深度过大遮挡灯体的散热区域。

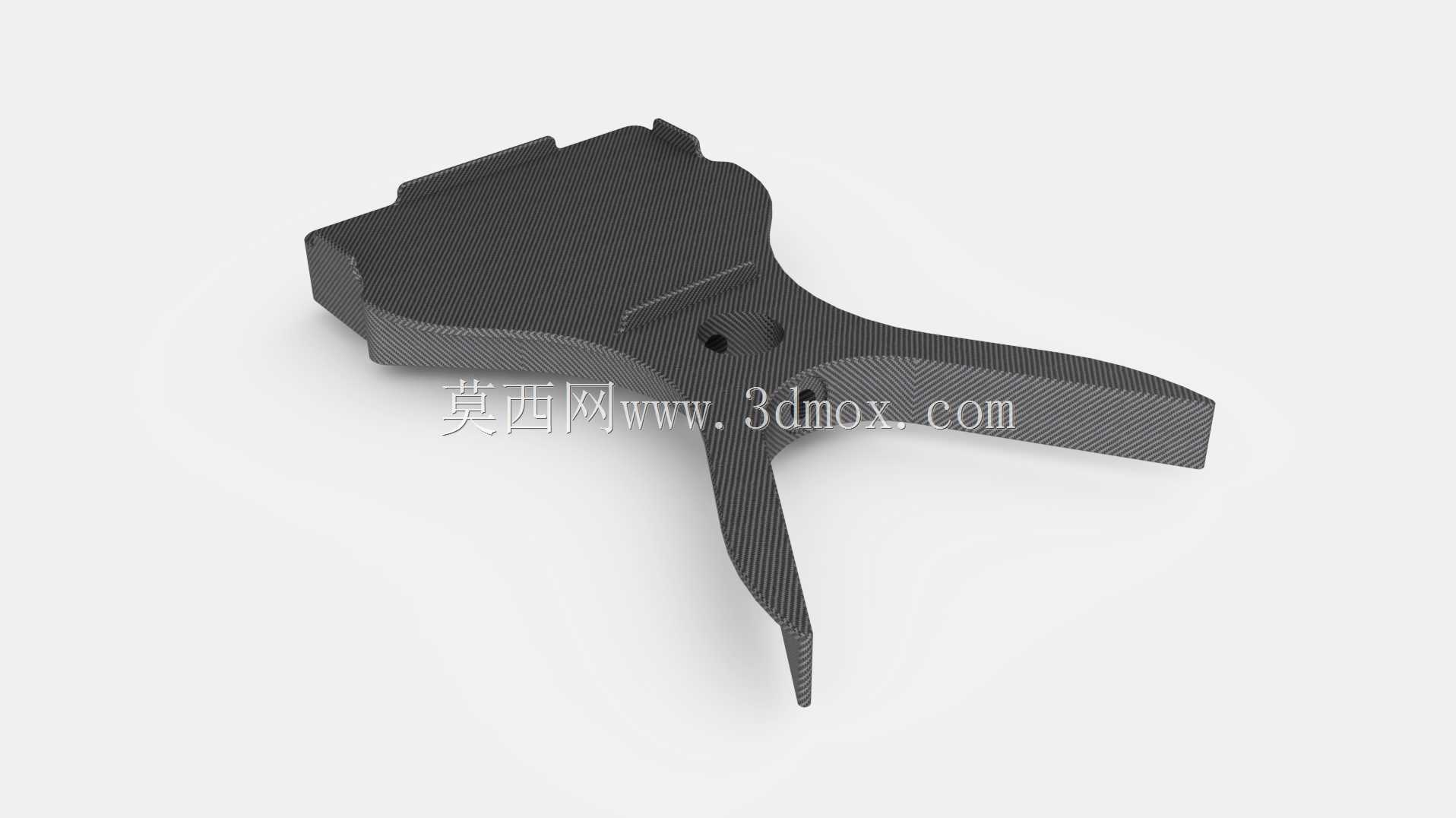

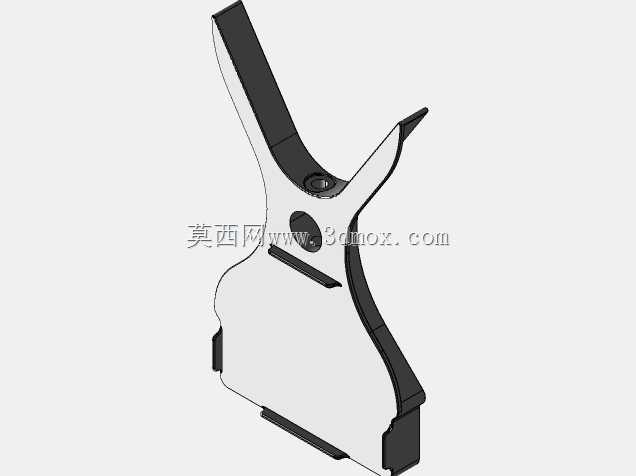

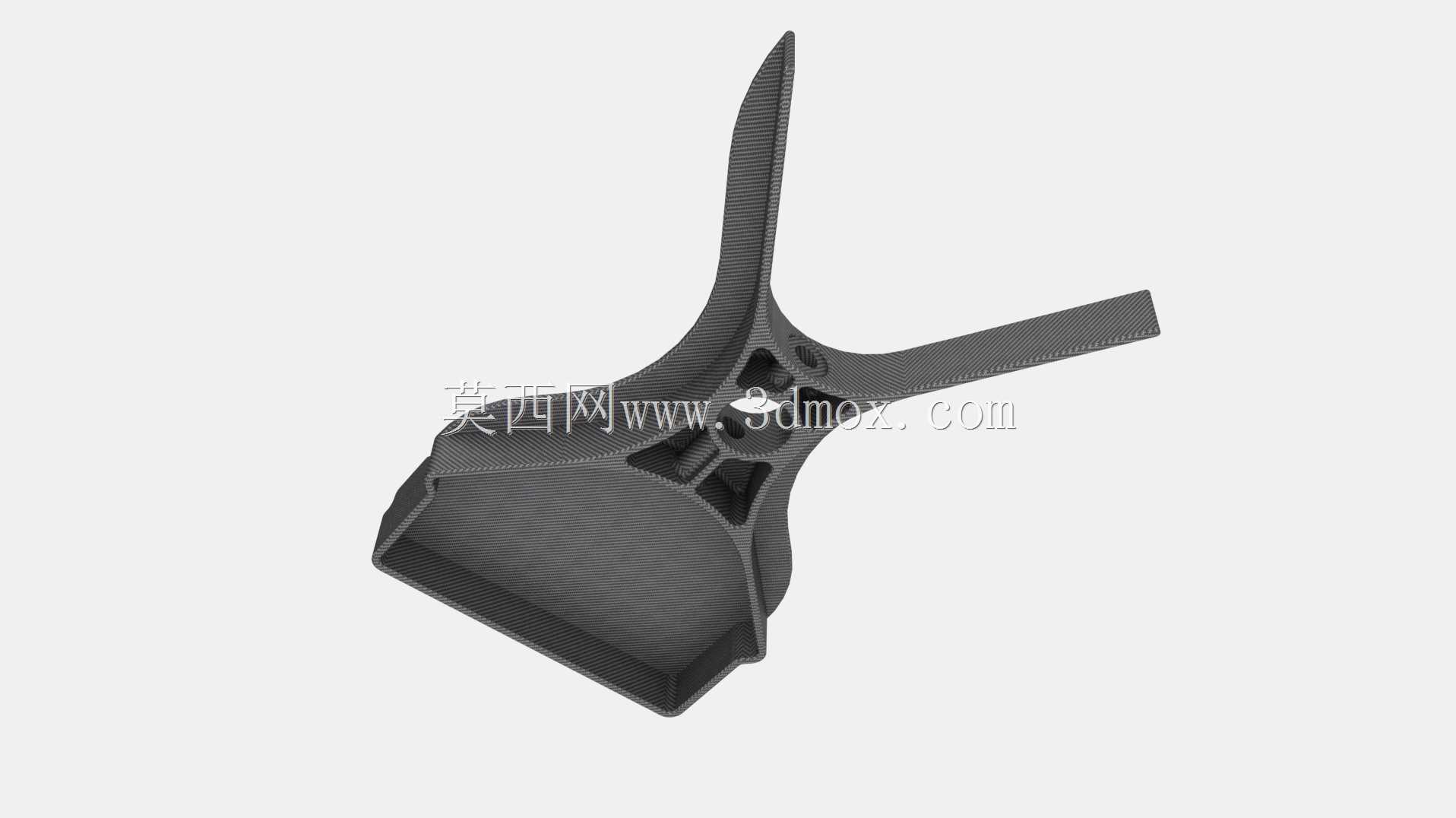

　　结构设计上采用了三臂式的支撑布局，三个延伸臂分别对应不同的安装固定点位，其中两个臂的走向顺着安装面的应力分布方向延伸，第三个臂作为角度限位的辅助支撑，臂身的截面做了渐变处理，靠近承托主体的位置截面更厚，往安装端延伸的过程中逐步收窄，在保证整体结构刚度的前提下尽可能去除冗余材料，这也是碳纤维材料成型工艺适配的结构形式——碳纤维铺层过程中可以顺着臂身的应力走向排布纤维方向，比等截面结构的材料利用率高出近四成。臂身与主体承托结构的衔接位置做了圆弧过渡的加强筋设计，筋位的厚度控制在2mm，既不会因为筋位过厚导致碳纤维成型过程中出现积层缺陷，也能有效分散三个臂安装固定时传递到主体结构的应力，避免衔接位置出现应力集中导致的结构断裂。

　　实际安装过程中，三个臂的末端都预留了标准的安装孔位，孔位周边做了局部的铺层加厚处理，因为螺栓锁紧时的压应力很容易在碳纤维件的孔位周边造成分层损伤，局部加厚的铺层可以分散锁紧压力，不需要额外镶嵌金属衬套就能满足反复拆装的强度要求。承托结构的侧壁上预留了走线缺口，缺口位置做了圆角打磨处理，避免穿线时割破灯体的供电线缆外皮，同时缺口的位置刚好对准灯体的出线端，走线时不需要大幅度弯折线缆，能有效延长线缆的使用寿命。

　　从材料适配的角度看，选择碳纤维作为主体材料，除了轻量化的需求外，还考虑到这类特殊CF灯工作时会产生一定的热量，碳纤维材料的线膨胀系数和灯体采用的工程塑料外壳接近，在设备启停带来的温度循环变化过程中，支座和灯体的形变差极小，不会因为热胀冷缩出现配合间隙变大、固定松动的问题。另外碳纤维本身的阻尼特性比金属材质更好，在有振动的使用场景下，比如搭载在移动作业设备上的照明点位，支座可以吸收一部分振动能量，避免灯体因为长期振动出现灯丝移位、电子元件松脱的故障。

　　设计过程中也做过多轮的结构迭代，最初的方案采用的是两臂支撑结构，模拟振动测试时发现承托结构的末端会出现振幅过大的问题，灯体长时间振动后照射角度偏移量超出允许范围，后来增加了第三个辅助支撑臂，同时调整了三个臂的分布角度，让三个安装点形成稳定的三角形支撑面，安装后整体的固有频率避开了常见作业设备的振动频率区间，有效避免了共振问题。另外最初的承托腔是完全封闭的结构，散热测试时发现灯体底座的热量积在腔体内无法散出，长时间工作后灯座温度超出允许值，后来在承托腔的侧壁和底部开设了错落的减重散热槽，既减轻了整体自重，也让空气可以在腔体内流通，带走灯体工作产生的热量，实际测试中连续工作四小时后，灯座的温度比封闭结构方案低了12摄氏度，完全满足散热要求。

　　在安装边界的适配性上，三个支撑臂的长度经过反复调整，保证支座固定在安装基准面上之后，灯体的照射中心刚好对准预设的照明区域，不需要额外加装调整垫片来补偿高度差，臂身的角度设计也预留了小范围的角度调整余量，安装时可以通过在臂下添加不同厚度的薄垫片，实现正负5度范围内的照射角度微调，适配不同安装面的平面度误差。整个结构没有多余的装饰性特征，所有的曲面、筋位、开孔都是围绕功能需求设计，没有为了造型增加不必要的结构，既降低了碳纤维成型的工艺难度，也减少了后续加工的工作量，成型后只需要对安装面和孔位做简单的打磨处理就可以直接投入装配，不需要额外的表面处理工序。
