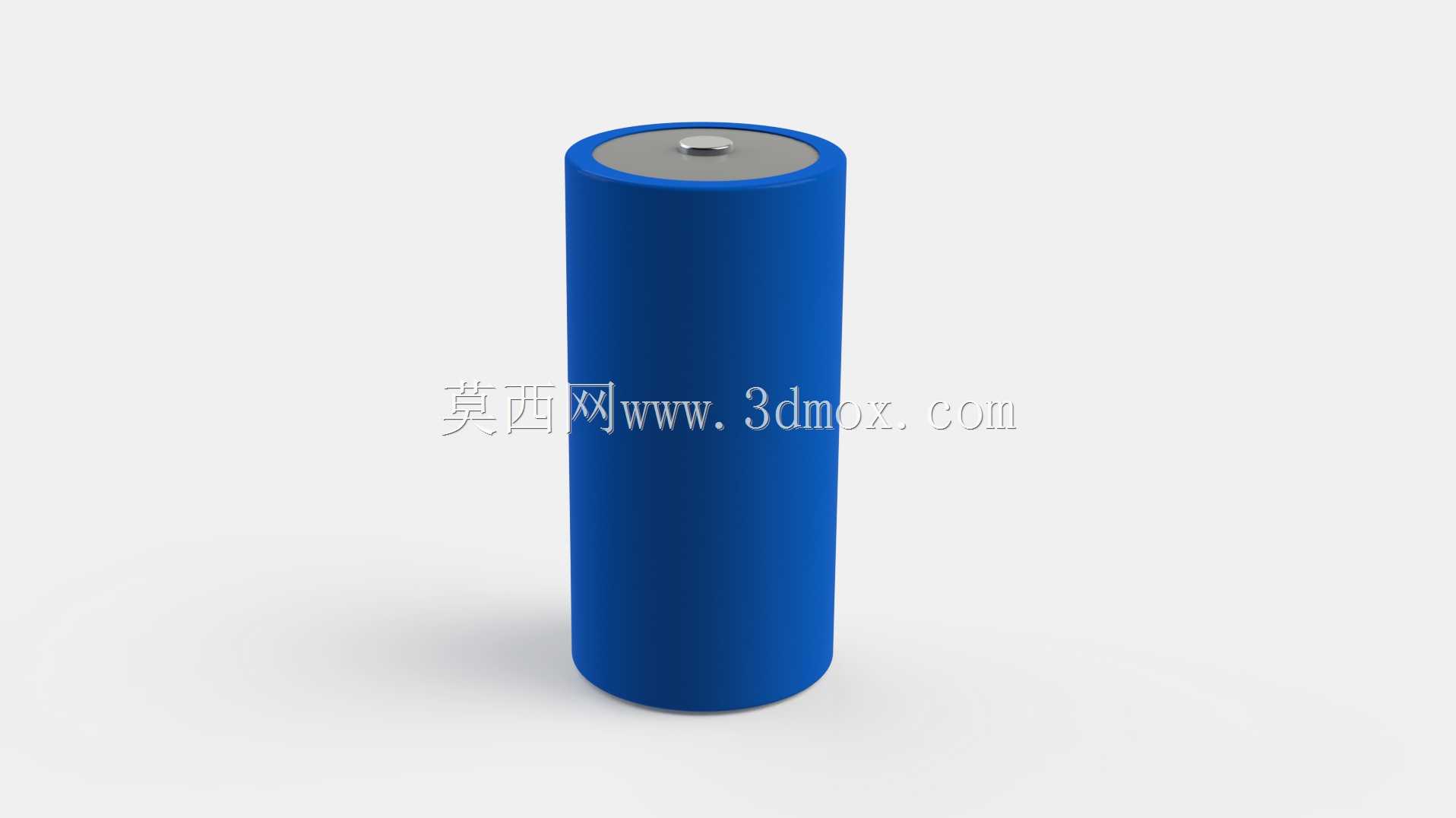

25500规格圆柱形储能单体电芯结构

　　在便携储能、小型电动工具、消费类电子供电模组的结构设计环节，25500规格圆柱电芯是常用的标准化电能存储单元，这类圆柱形态的电芯凭借成熟的卷绕生产工艺、一致的外形公差控制，在批量组装电池包的场景中能大幅降低结构适配的调试成本。做这类电芯的三维结构建模时，首先要明确其实际使用中的装配边界：电芯主体为等直径圆柱结构，顶部正极区域为凸起的金属端盖，负极位于电芯底部平面，建模时需要严格区分正负极的结构特征，避免后续做电池包弹片接触设计时出现极性匹配错误。从实际应用场景来看，这类电芯常被组合成多串多并的电池组，用于手持电动螺丝刀、便携户外储能电源、小型应急照明设备的供电单元，也会作为备用电源模块集成在部分工业传感终端的供电仓内，

　　因此建模时除了还原电芯本身的外形轮廓，还要考虑批量排布时的间隙预留——相邻电芯之间通常需要预留0.2-0.5mm的装配间隙，方便贴附绝缘青稞纸或者布设散热缓冲泡棉，这部分尺寸边界在建模初期就要纳入考量，不能只做单电芯的孤立模型。设计思路上，这类标准化电芯的模型不需要做内部卷芯结构的精细化还原，除非是做电芯热仿真分析的专项场景，常规结构设计使用的模型只需要精准还原外部轮廓、正负极位置、端面倒角细节即可：电芯外壳为钢壳材质，表面做喷塑绝缘处理，建模时圆柱面的拔模斜度控制在0.1°以内，匹配实际生产中钢壳拉伸成型的微小公差，顶部正极盖帽的凸起高度要严格按照实物尺寸还原，因为这个尺寸直接影响电池仓弹簧触点的压缩行程设计，

　　如果模型尺寸偏差超过0.3mm，实际装配时就可能出现触点接触不良、或者装配后电芯窜动的问题。从安装适配的角度来说，25500规格的电芯直径为25mm，整体高度为50mm，这个尺寸是行业通用的标准化规格，在做电池仓结构设计时，仓体内径要比电芯直径大0.3-0.6mm，既要保证电芯能顺利装入，又要避免间隙过大导致电芯在仓内晃动；电芯底部的负极平面要和仓体底部的弹片保证充分接触，顶部正极和仓盖的触点之间要预留合理的弹性压缩量，通常压缩行程在1-1.5mm区间，既能保证接触压力足够降低接触电阻，又不会因为压力过大损伤电芯盖帽结构。实际工程应用中，这类圆柱电芯的模型还常被用于电池包的排布仿真，通过复制单电芯模型完成多串多并的布局，

　　验证电池包内部的空间利用率，同时配合支架结构的模型做干涉检查——固定电芯的塑料支架上的定位孔直径要和电芯外径做公差配合，通常采用间隙配合，定位孔的边缘要做R0.5的圆角，避免装入电芯时刮破电芯表面的绝缘层。建模过程中还要注意电芯两端的倒角细节，底部和顶部的边缘都有微小的圆弧过渡，这个细节虽然尺寸不大，但在做装配仿真时能避免出现棱边干涉的误判，也更贴近实物的实际形态。另外，在做涉及电池供电的设备整体结构校验时，这类电芯模型可以帮助工程师快速确认供电仓的空间是否充足，提前规避后期改模的风险：比如部分手持设备的握把内部需要容纳两节25500电芯，建模时就可以通过排布电芯模型，确认握把的最小直径能否满足装配要求，同时留出导线走线的空间，导线通常从电芯支架的侧边线槽引出，这部分空间也需要在整体布局时提前预留，避免后期装配时导线被电芯挤压破损。从结构可靠性的角度来说，单电芯模型的圆柱面要保证足够的圆度，还原实物的成型精度，因为在做电池组灌胶散热的场景中，电芯和灌封胶的接触面积直接影响散热效率，如果模型的圆柱面存在多边形棱角，会导致热仿真的结果出现偏差，无法准确反映实际工作中的电芯温升情况。
