实木灯饰家具异形木质配件结构设计

　　做了快十二年结构设计，经手的木质非标配件少说也有几百套，这次这套异形实木构件，是去年给珠三角一个做高端原木灯饰的客户做的配套结构件，当时客户提的需求很明确：要替代原来的树脂电镀装饰件，做全实木的装饰+承重两用配件，既要满足灯饰组装的装配公差，又要保留原木的自然纹理质感，不能有拼接外露的痕迹。

　　先从应用场景说，这套构件主要用在高端民宿、新中式商业空间的装饰吊灯、落地灯上，同时也能适配原木风家具的拉手、装饰脚、层板支撑件，不是单一用途的零件——当时做结构的时候就考虑了多场景适配，所以每个零件的安装接口都做了通用化设计，不管是穿灯线的过孔，还是连接螺杆的预埋孔，都留了足够的适配余量，不用二次改模就能匹配不同规格的灯饰五金件、家具连接固件。

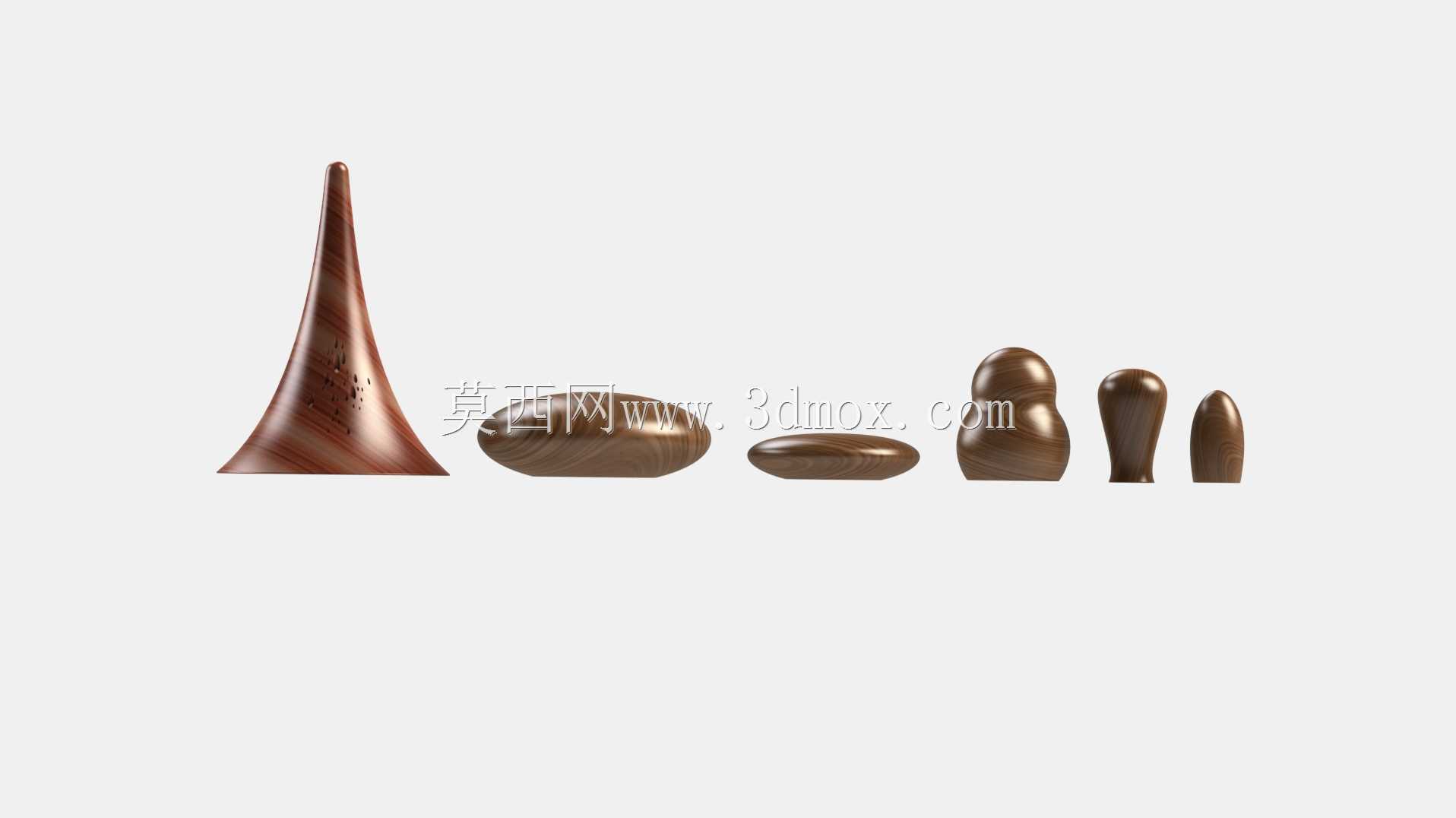

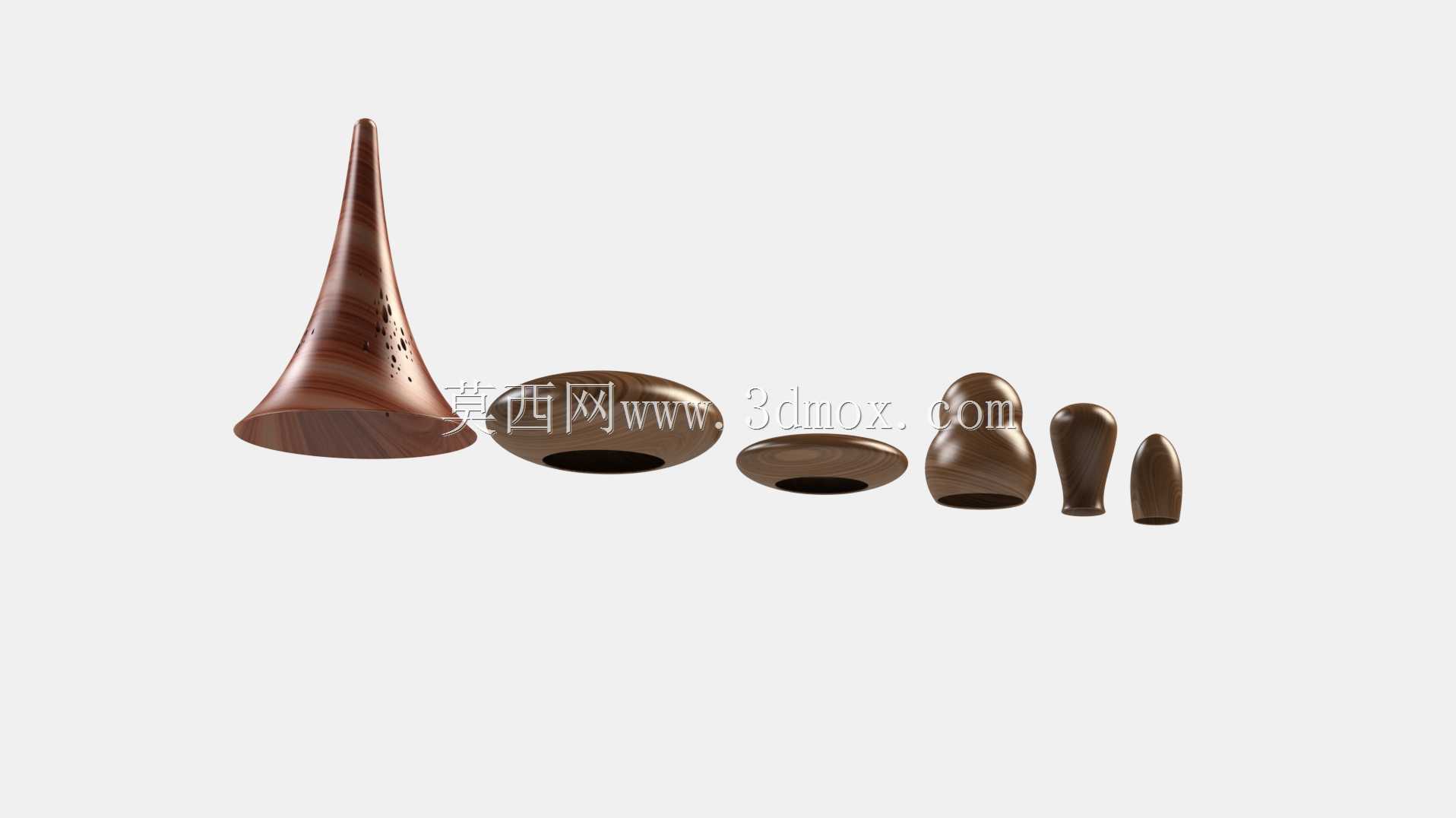

　　设计思路上，最先敲定的是锥型主支撑件，也就是整套里最高的那个锥形木件，它是整套灯饰的主受力构件，要承担整个灯架上部的玻璃灯罩、光源组件的重量，所以内部做了渐变壁厚设计，底部壁厚控制在12mm，往上逐步收薄到5mm，既保证底部连接位置的结构强度，又能控制整体重量，不会因为实木密度大导致吊装负载超标。当时算过，用胡桃木做原材料的话，这个主支撑件的成品重量控制在380g以内，搭配M10的全牙螺杆预埋，吊装安全系数能到8倍以上，完全满足商业空间的灯饰安装安全规范。

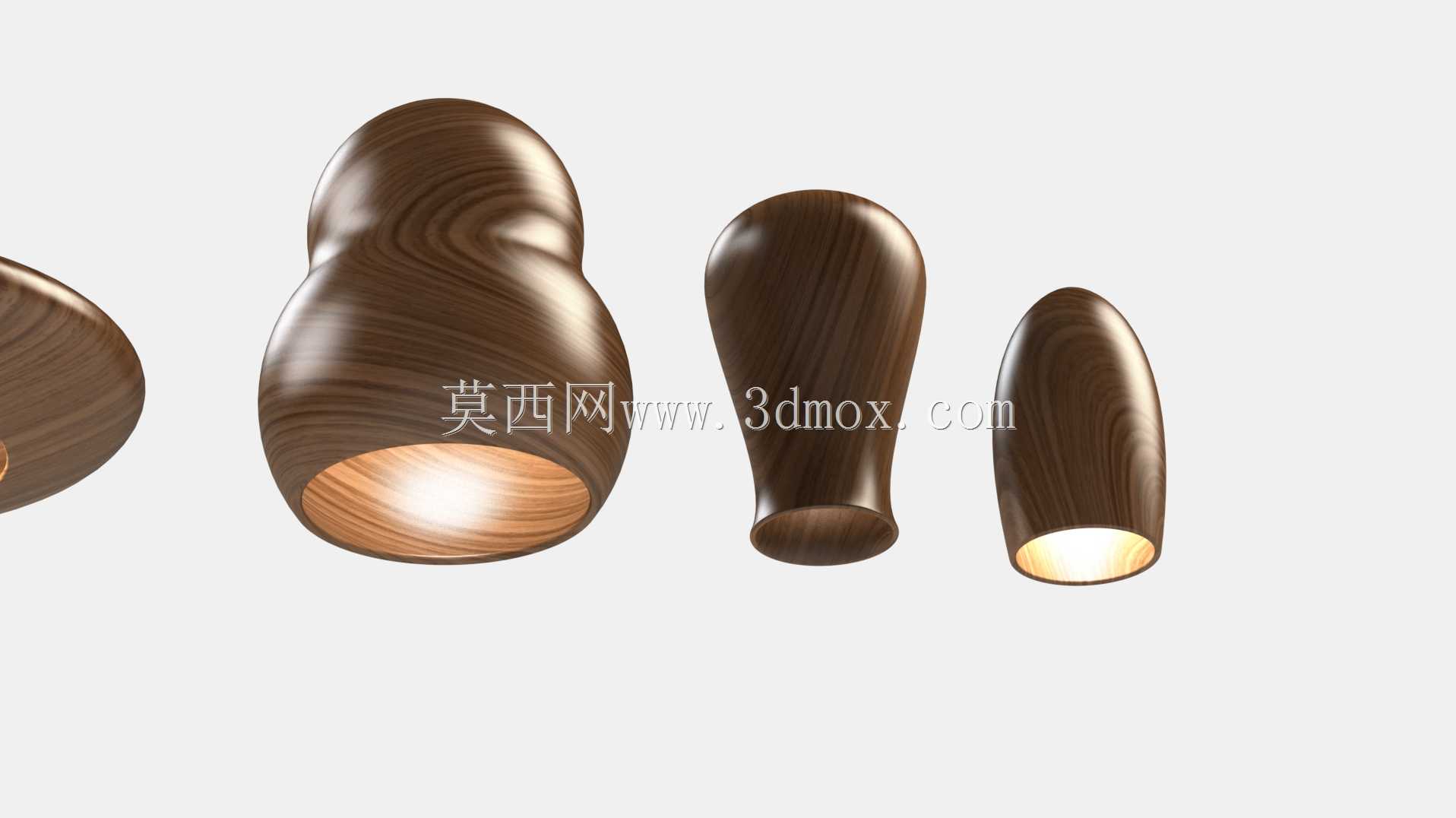

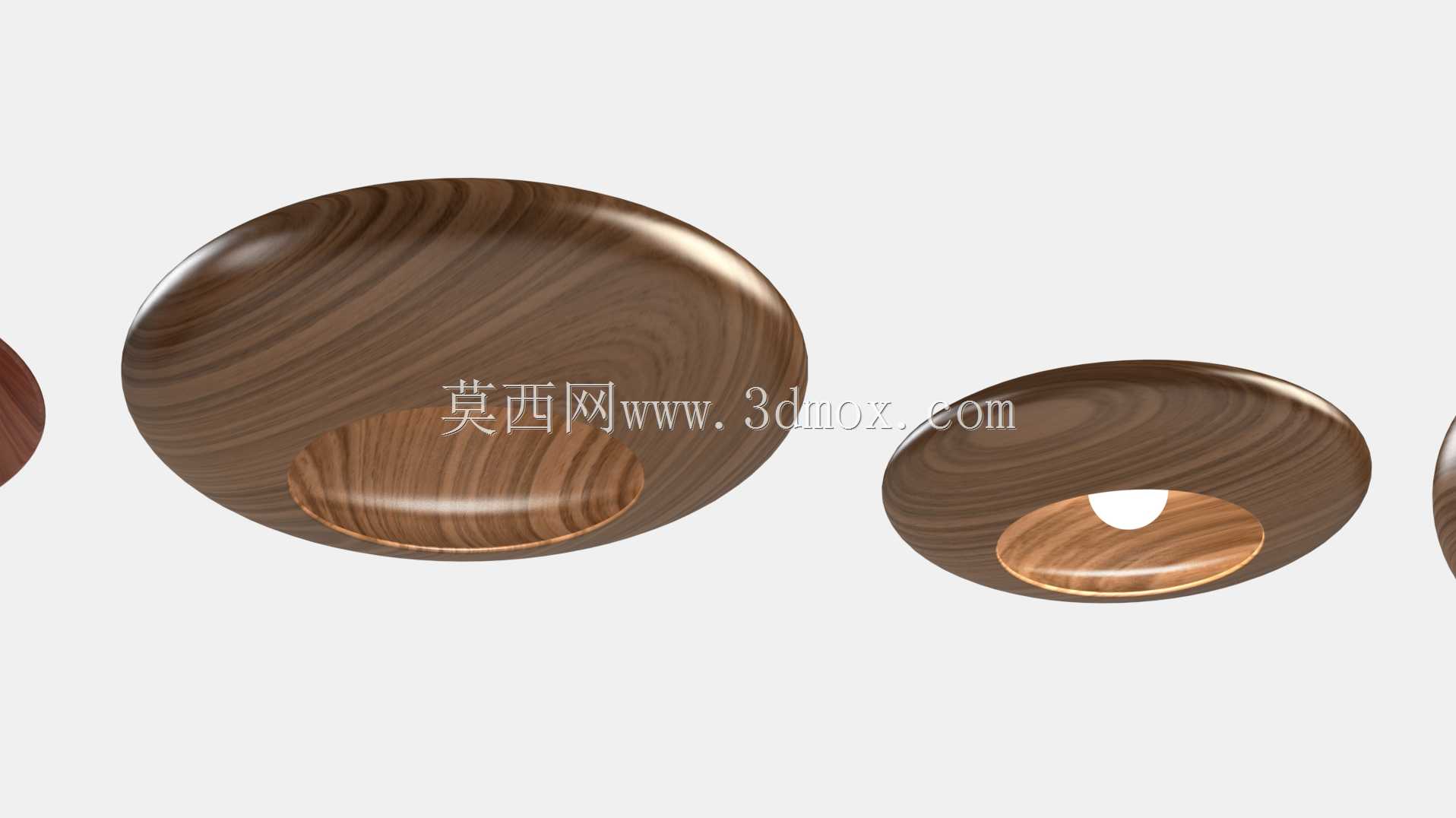

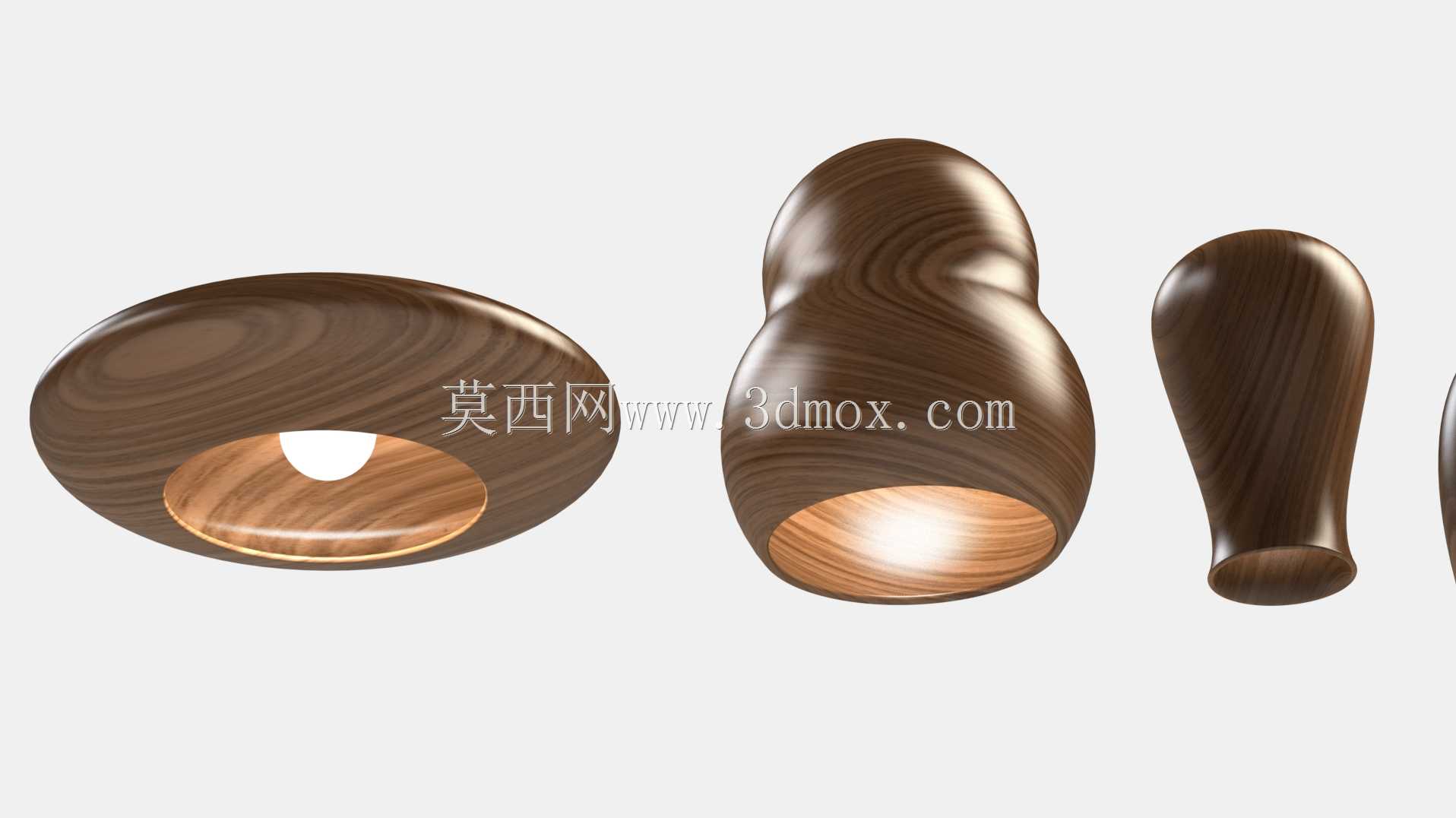

　　然后是几个环形、椭球形的小配件，这些是装饰兼走线定位件，环形件的内孔做了1.5mm的倒角，一方面是避免穿线的时候刮伤电线绝缘层，另一方面是组装的时候能和金属吊杆形成自然的过渡，不会出现生硬的接缝。椭球形的几个小构件是灯臂的装饰堵头，内部做了阶梯孔，大孔用来藏灯臂的连接螺母，小孔用来穿灯线，安装之后从外部看不到任何金属固件，完全是原木的整体质感，这也是客户当时最在意的点——之前用的树脂件接缝明显，打光之后会透出发暗的胶痕，实木件只要做木蜡油饰面，打光之后纹理是通透的，不会有那种廉价的塑料感。

　　外形尺寸和安装边界这块，当时反复和客户的安装团队核对了三次，主锥形件的底部直径是82mm，总高度195mm，底部的预埋螺母深度是30mm，匹配市面上通用的M10灯饰吊杆，不用开特殊规格的五金件，客户后续采购配件的成本能降不少。两个环形件的外径分别是62mm和48mm，内孔统一是22mm，刚好能套进常规的20mm直径金属吊杆，单边留1mm的间隙，方便安装的时候调整角度，不会因为木材的湿胀干缩出现卡滞的问题。三个椭球形堵头的长度分别是52mm、38mm、32mm，最大直径分别是28mm、22mm、18mm，内部的阶梯孔大端直径16mm，深度12mm，刚好能容纳M6的盖型螺母，小端孔径6mm，穿0.75平方的灯饰线完全够用，不会出现卡线的问题。

　　加工工艺上，当时特意给加工厂提了要求，所有曲面都要做五轴联动铣削成型，不能分半拼接，避免出现拼接缝影响外观，成型之后要做三次打磨，从180目到600目逐步抛光，最后做两遍木蜡油浸涂，保证木材的含水率控制在8%-12%之间，不管是南方潮湿环境还是北方干燥的供暖环境，都不会出现开裂、变形的问题。安装边界这块，整套配件组装之后的最大外轮廓直径是220mm，吊装的时候只要预留直径250mm的安装空间就够，不会和周边的吊顶、装饰构件发生干涉；如果用在家具上做拉手或者支撑脚，安装孔位的中心距统一做了32mm的标准孔距，和常规的家具五金孔位完全匹配，不用重新在板材上打孔，安装效率能提不少。

　　实际落地测试的时候，我们在实验室做了72小时的负载测试，主支撑件挂了3kg的配重（实际使用时负载不到1kg），没有出现变形、开裂的问题；然后做了冷热循环测试，从-10℃到50℃循环10次，木材的形变量控制在0.2mm以内，完全满足装配公差要求，不会因为温湿度变化出现组装松动的问题。当时客户拿到样件之后，直接把原来的树脂件全部替换成了这套实木构件，装在他们的新款吊灯上，线下门店的反馈比之前好很多，毕竟原木的质感是树脂、塑料件模仿不出来的，而且结构强度更高，使用寿命更长，后期维护也方便，哪怕表面有轻微的划痕，用细砂纸打磨一下重新擦木蜡油就能修复，不像树脂件刮花了只能整个更换。
