户外道路照明用LED路灯内部接线结构

　　日常做市政道路照明配套结构设计时，这类路灯的内部接线布局是很容易被忽略但直接影响后期运维可靠性的环节。从实际落地场景来看，这类灯具主要适配城市次干道、园区支路、小区内部道路的夜间照明布设，安装高度通常在6-8米区间，灯臂挑出长度常规在1-1.5米，对应的灯体自身安装孔位需要匹配现有常规灯杆的顶端接口尺寸，安装边界要预留足够的接线操作空间，避免现场施工时线缆弯折半径不足导致的线芯损伤。

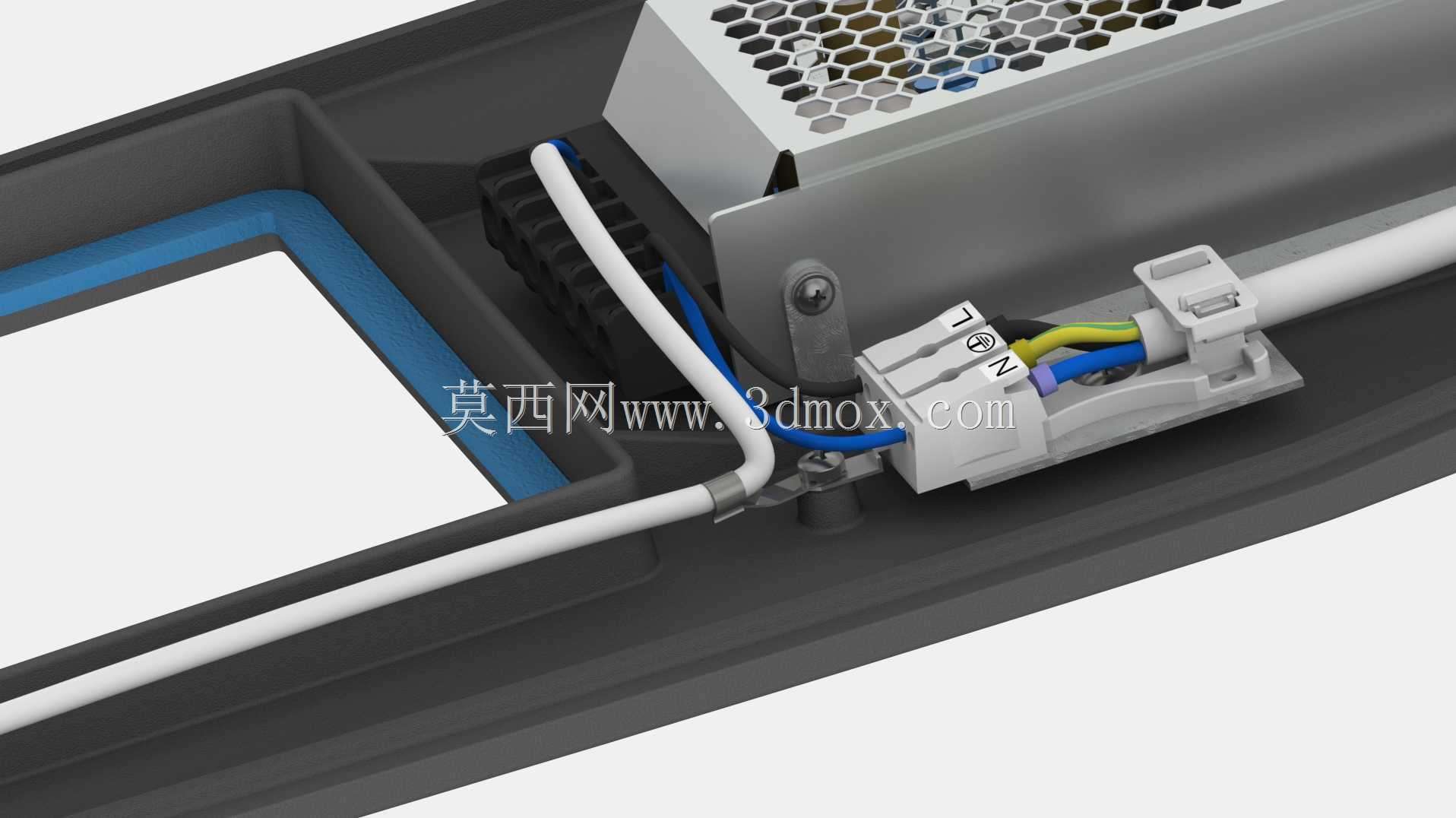

　　从结构设计逻辑来看，图中呈现的接线区域做了明确的强弱电分隔导向，蓝白两色的走线槽分别对应零火线与接地保护线的布设路径，端子排采用快插式锁紧结构，现场接线时不需要额外压接冷压端子，剥除线皮后直接插入即可完成锁紧，单根线缆的拉脱力能满足户外长期使用的抗风振要求，不会因为长期受风力晃动出现接线松脱、接触不良的问题。端子上清晰标注的L、N、接地标识，能完全避免现场施工时的接反风险，降低接线错误导致的驱动烧毁概率。

　　灯体内部的散热模块采用蜂窝状通风结构，和接线区域之间做了物理挡边分隔，既可以保证LED光源工作时产生的热量能通过对流快速散出，又能避免蚊虫、灰尘顺着散热孔直接堆积在接线端子上，降低积灰导致的绝缘性能下降风险。走线区域的线缆固定位做了圆弧过渡处理，没有尖锐的钣金棱角，穿线时不会划伤线缆外绝缘层，适配的线缆线径范围在1.5-2.5平方毫米，完全满足常规路灯供电的载流量要求。

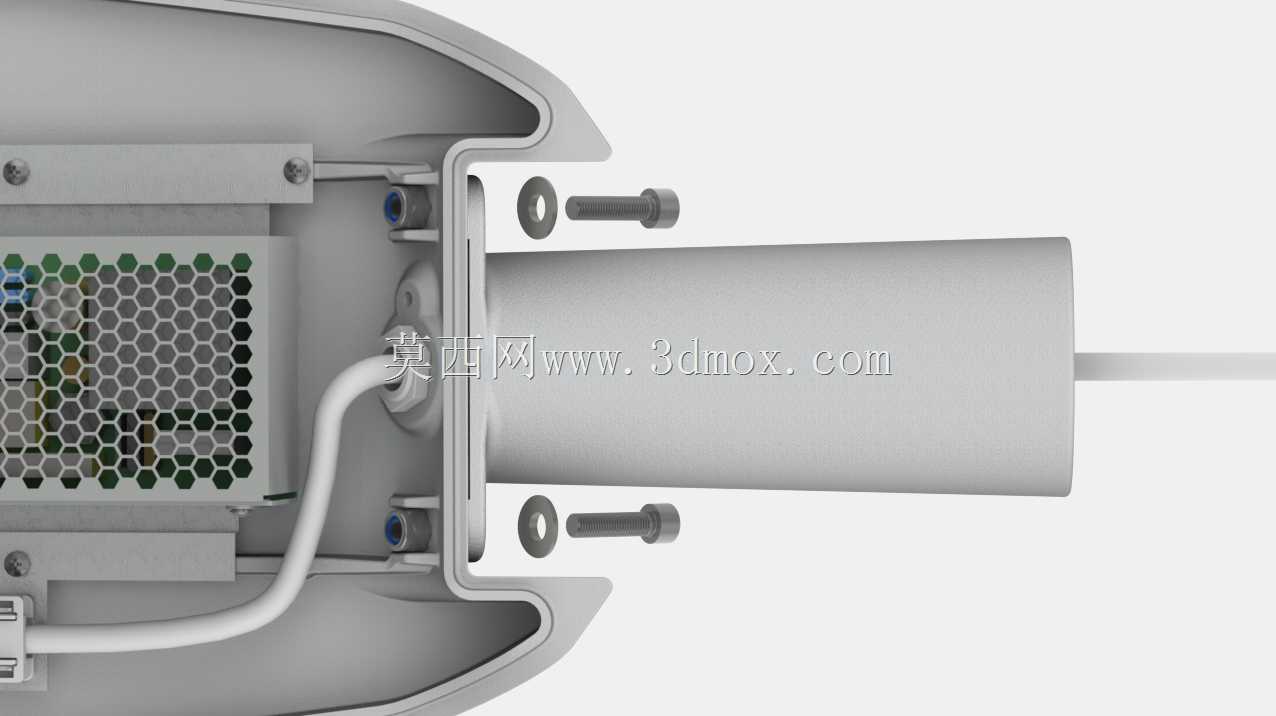

　　实际选型适配时，要注意灯体尾部的线缆出口处配置了防水格兰头，和灯杆内部穿入的供电线缆对接完成后，格兰头的锁紧密封圈要完全抱紧线缆外护套，防护等级可以达到IP65，应对雨天喷淋、扬尘环境都不会出现内部进水短路的问题。内部的驱动电源安装位和接线区域预留了15mm以上的安全间隙，避免驱动工作时的温升传导到接线端子，加速线缆绝缘层的老化。

　　从建模还原的角度来说，这个结构把实际生产中容易出问题的细节都做了具象化呈现：比如端子排的卡扣固定结构、走线槽的限位筋位、散热孔的排布密度、线缆的最小弯折半径控制，这些细节如果在设计阶段没有考虑到位，开模后再改模会产生很高的成本，现场安装时也会出现各种适配问题。做这类户外灯具结构设计时，不能只关注外观的流线型和光学参数，内部的接线布局、安装便利性、长期使用的可靠性，才是决定产品实际使用寿命的核心因素，毕竟路灯安装在高空，后期运维的人力成本远高于产品本身的制造成本，在设计阶段把接线防呆、防水、抗振这些细节做足，能大幅降低后期的运维频次。
