辐条式自行车行走轮组三维结构设计

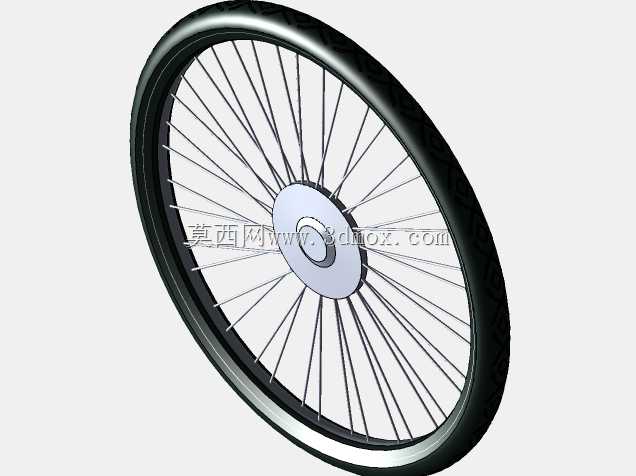

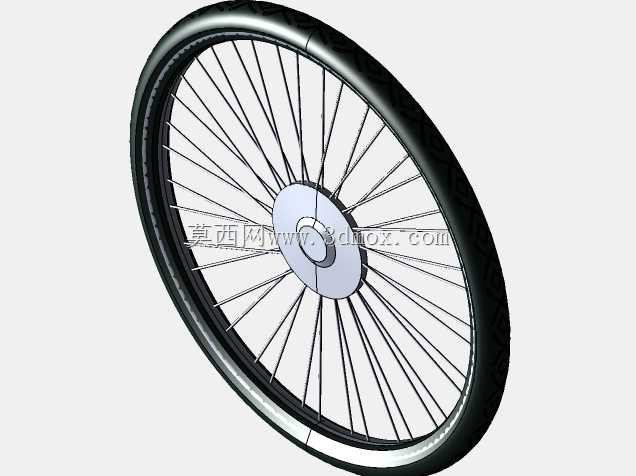

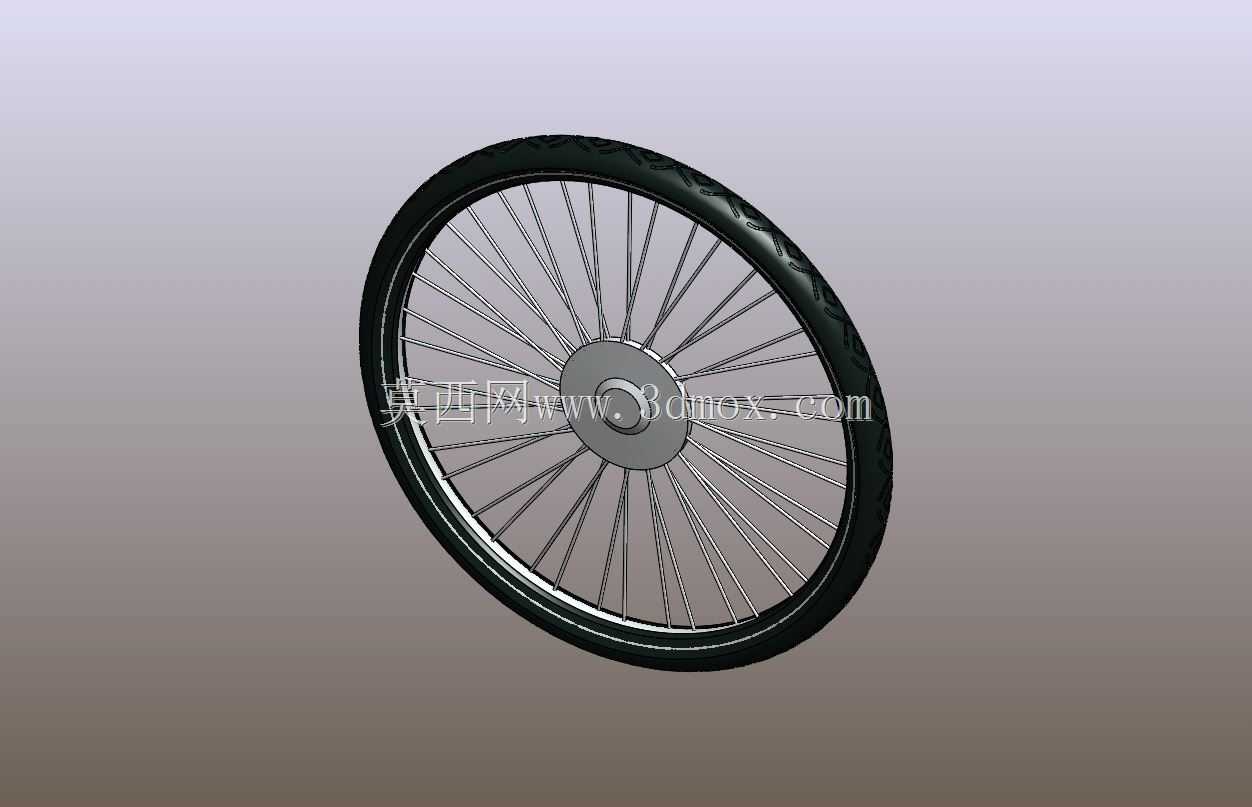

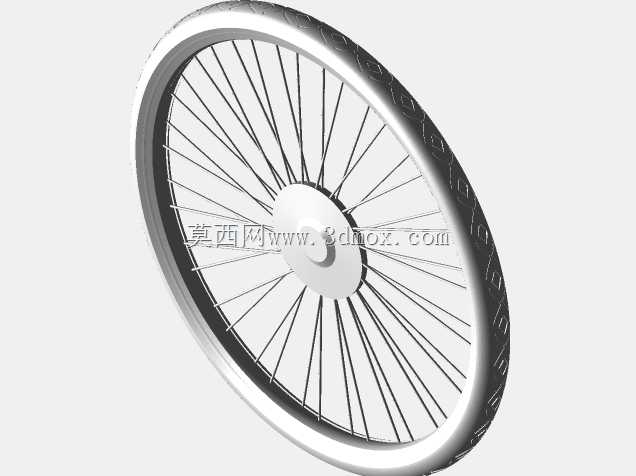

　　日常通勤、运动骑行类两轮代步设备的行走轮组，是直接接触地面、传递骑行驱动力与制动力的核心承载部件，这款辐条式自行车轮的三维结构，完整还原了民用通勤自行车轮的全部装配关系，可直接用于两轮代步设备的结构选型参考、骑行装备的结构改型设计，也可作为机械基础件传动与承载结构的教学演示素材。从实际应用场景来看，这类辐条轮广泛适配26寸、24寸常规民用通勤自行车、城市休闲自行车，也可经过辐条张力调整、轮辋强度升级后适配入门级山地骑行场景，轮组在整车上承担的作用并非单纯的滚动承载，还要传递骑行者踩踏牙盘后通过飞轮传递的扭矩，同时缓冲路面颠簸带来的冲击，在制动过程中还要承受夹器或者碟刹器带来的制动力矩，保证骑行过程中的方向稳定性。从设计思路来看，

　　这款轮组采用经典的等径钢丝辐条搭配金属轮辋、充气橡胶轮胎的结构，没有采用一体轮的高刚性设计，核心是兼顾民用场景下的维修便利性与骑行缓冲性能，辐条采用交叉编法，每根辐条的一端通过辐条帽固定在轮辋的安装孔位，另一端固定在中心轮毂的法兰盘上，通过调整每根辐条的张紧力，可以保证轮辋的径向圆跳动与端面圆跳动控制在合理范围内，避免骑行过程中出现轮组偏摆、蹭刹车块的问题。轮毂部分的中心设计有标准轴承安装位，可适配常规民用自行车的快拆轴或者实心轴结构，轮毂的一侧预留飞轮安装位，可适配多级塔基或者单速飞轮，满足不同传动配置的安装需求，部分改型版本也可在轮毂另一侧预留碟刹座安装位，适配碟刹制动系统。轮辋部分采用带凹槽的金属型材卷制焊接而成，

　　凹槽的尺寸匹配常规充气轮胎的胎圈结构，轮胎安装时可通过胎圈卡入轮辋的限位槽内，保证充气后轮胎不会在滚动过程中脱出轮辋，轮辋上的辐条孔位均匀分布，每个孔位都设计有沉台结构，避免辐条帽安装后突出轮辋内壁，磨损内胎。轮胎部分采用常规城市通勤胎的花纹设计，胎面的浅沟槽可以在湿滑路面排出胎面与地面之间的积水，提升抓地力，胎侧的厚度适中，既可以缓冲路面小石子带来的冲击，也不会因为胎侧过厚增加骑行的滚动阻力，内胎的充气嘴位置对应轮辋上的气嘴孔，安装时气嘴可垂直穿出轮辋，方便日常充气维护。从安装边界尺寸来看，这款轮组的整体外径适配常规26寸自行车的车架开档尺寸，轮毂的轴长尺寸匹配民用自行车前叉或者后叉的开档宽度，安装时不需要对车架进行额外打磨改型，

　　轮组的整体宽度不会超出车架后三角的间隙范围，搭配不同宽度的外胎时，也不会出现蹭车架后下叉或者前叉腿的问题。在实际建模过程中，所有零件的装配间隙都按照实际生产的公差要求进行预留，辐条与轮毂法兰、辐条帽与轮辋之间的配合间隙符合实际装配工艺要求，轮胎与轮辋的配合尺寸参考了民用自行车轮胎的通用安装标准，保证模型的结构尺寸与实物一致，可直接用于生成工程图纸、指导零件生产或者整车装配模拟。这类辐条轮的结构优势在于，单根辐条出现损坏时可以单独更换，不需要整体更换轮组，维护成本远低于一体成型轮组，同时通过辐条的弹性变形，可以过滤一部分路面传来的细碎振动，提升骑行的舒适感，适合日常通勤、短途出行这类对维护成本、骑行舒适度有要求的使用场景。在结构强度设计上，辐条的数量采用常规36根的配置，相比更少辐条的运动轮组，承载能力更强，可适配日常载人、载物的使用需求，轮辋的型材厚度满足民用场景下的抗冲击要求，在经过路面坑洼时不会轻易出现轮辋变形的问题，轮毂的轴承位尺寸适配标准深沟球轴承，转动阻力小，日常维护只需要定期补充润滑脂即可，不需要复杂的保养流程。
