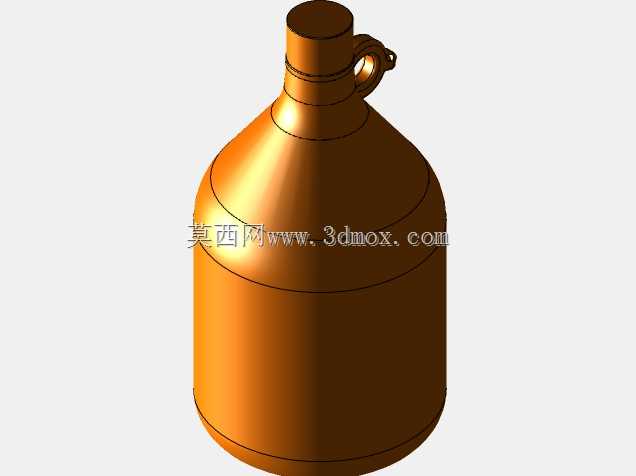

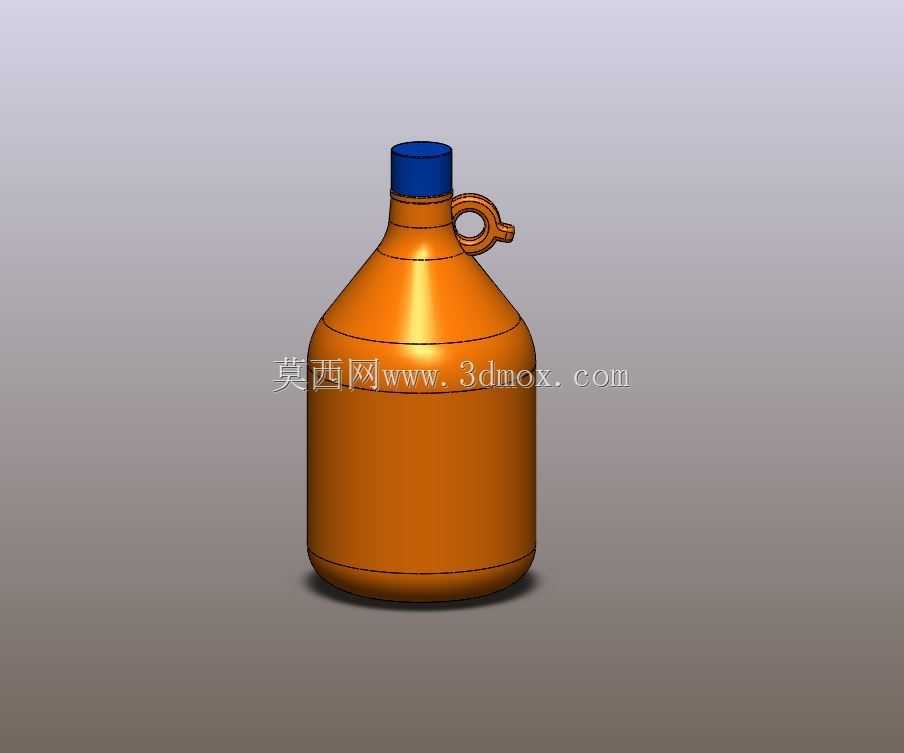

2.5升带提手密封储液瓶结构设计

　　日常民用与小型工业场景中，小容量液体的便携存储与转运一直是容易被忽略的结构设计细节，这款2.5升容量的储液瓶，正是针对单人可携带的液体盛装需求完成的结构设计，覆盖饮用水分装、散装试剂暂存、小型加工切削液周转等多类使用场景。从实际使用的受力逻辑出发，瓶身主体采用直筒加圆弧过渡的造型，底部做了内凹的环形支撑边，放置在平面时能形成稳定的环形接触带，避免满液状态下瓶底受液压鼓胀导致放置不稳，同时直筒段的瓶身壁厚做了均匀等厚设计，适配吹塑或者注塑成型的工艺要求，减少成型过程中壁厚不均带来的缩痕、应力集中问题。瓶口位置采用了标准的外螺纹配合密封瓶盖，螺纹段的长度经过反复校核，既保证旋合后瓶盖与瓶口端面的橡胶密封圈能形成足够的压缩量，

　　实现倾倒不渗漏的密封效果，又不会因为螺纹过长导致旋合行程过大，日常开合耗费多余操作时间。瓶肩位置集成的一体式环形提手，是整个结构设计的核心受力部件，提手与瓶肩的连接位置做了大圆角过渡，避免应力集中在连接处导致满液提拿时出现断裂，提手的内圈尺寸按照成年人四指并拢的宽度设计，握持时不会出现卡手或者受力面积过小勒手的问题，同时提手的环形结构做了等截面的加强筋处理，在不额外增加整体壁厚的前提下提升了提手的抗弯强度，满液状态下长期提拿也不会出现永久变形。瓶身的肩部做了平缓的锥面过渡，既可以在倾倒液体时让瓶内液体顺着锥面流向瓶口，减少液体残留挂壁的问题，也能在堆叠放置时让上方瓶体的底部内凹结构刚好卡在锥面位置，提升仓储堆叠的稳定性。

　　从尺寸边界来看，瓶身总高度控制在260毫米以内，最大外径130毫米，刚好适配常规家用冰箱门架的储物格尺寸，也能放入普通双肩包的侧袋中，满足户外携带的尺寸要求；瓶口内径设计为32毫米，既可以直接从大口径储液桶中接取液体，也能适配常规的导流管加注，不会因为口径过小导致加注时液体溅出。在细节设计上，瓶盖外侧做了竖向的防滑筋条，即使手上沾有水或者油污，也能顺利旋开瓶盖，不会出现打滑的问题；瓶身直筒段预留了足够的平整区域，方便粘贴标签标注盛装液体的类型、加注日期等信息，避免不同液体混装出现误用。针对液体存储的耐压需求，瓶身壁厚按照常温下盛装0.1MPa内压的工况做了强度校核，即使盛装少量易挥发产生微压的液体，也不会出现瓶身鼓胀开裂的问题；

　　底部的环形支撑边高度设计为5毫米，即使放置在有少量积水的台面上，也能让瓶底主体与液面保持距离，减少瓶底长期泡水导致的材料老化问题。不同于常规一次性饮料瓶的薄壁设计，这款储液瓶的结构设计考虑了重复使用的需求，所有转角位置都做了圆角过渡，没有清洁死角，日常使用后可以方便地刷洗内部，避免残留液体变质；整体材料选用符合食品接触要求的硬质透明或者半透明塑料时，可以直接观察内部剩余液体的液位，不需要打开瓶盖就能判断剩余容量，选用带色的耐溶剂材料时，则可以用来盛装各类非食用的工业用液体，适配不同场景的使用需求。提手的位置设计在瓶肩偏上的位置，提拿时瓶身的重心刚好在提手的正下方，行走过程中瓶身不会出现过度倾斜导致液体从瓶口渗漏，即使快速走动时的晃动，也能因为重心位置合理减少瓶身的摆动幅度，提升携带的舒适度。
