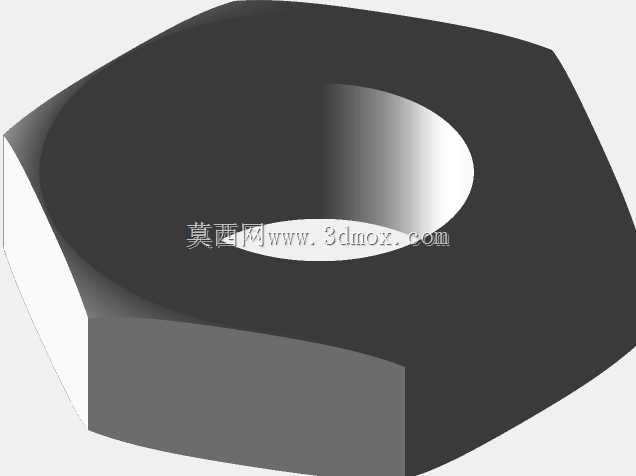

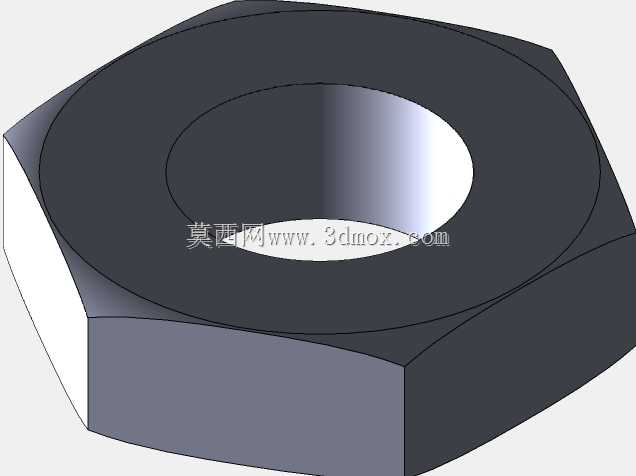

细牙M8六角锁紧螺母三维结构设计

　　在精密仪器、小型自动化模组、消费电子组装工装这类对螺纹防松、安装空间有严格要求的场景里，细牙六角螺母的选型合理性，会直接影响整套机构的长期运行稳定性。不同于普通粗牙螺母的通用适配属性，M8x0.75规格的细牙六角螺母，螺距更小，螺纹升角更低，自锁性能更优异，在承受振动载荷、交变载荷的连接部位，能有效降低螺纹副松脱的风险，常见于光学调整架、小型伺服电机安装座、医疗检测设备的调节机构中，这类场景往往不允许采用额外的防松垫圈、点胶等工艺，避免引入装配应力或者污染洁净工况。

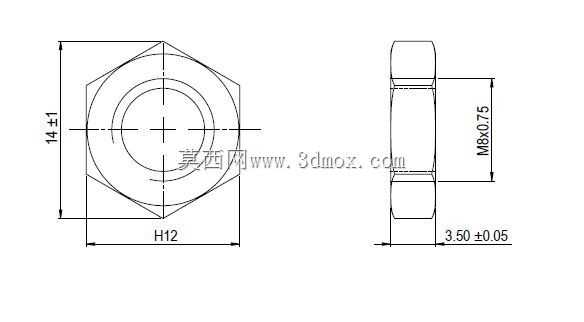

　　从结构设计的维度看，这款六角螺母的外形尺寸完全围绕安装边界做了适配，对边尺寸控制在14mm公差±1mm的区间，对应标准扳手的开口尺寸，装配时不需要定制专用工具，普通呆扳手、套筒都能顺利完成锁紧操作，厚度方向设定为3.5mm公差±0.05mm，属于薄型螺母的范畴，适合安装空间轴向尺寸受限的位置，比如两层薄板叠装、调节机构的行程限位部位，不会因为螺母厚度过大挤占有效运动空间。螺纹部分采用M8x0.75的细牙规格，小径尺寸更大，螺纹牙型的受力接触面积比同规格粗牙螺母提升近20%，在薄壁件连接场景下，不会因为螺纹啮合圈数不足导致螺牙滑丝，同时细牙螺纹的微调精度更高，在需要精确调节轴向位置的机构里，每旋转一圈螺母的进给量只有0.75mm，能实现微米级的位置微调，满足精密设备的装配精度要求。

　　建模过程中需要重点关注几个工艺细节，六角头部的棱边需要做0.2mm的倒角处理，避免热处理或者电镀过程中出现应力集中导致的开裂，同时去除锐边防止装配时划伤操作人员；螺纹两端的入口处要做45度导向倒角，长度约0.3mm，方便装配时螺栓顺利导入螺纹副，不会出现错牙、卡滞的问题；螺母的两个端面需要保证平面度公差在0.05mm以内，锁紧时端面和被连接件表面能完全贴合，不会出现偏载导致的锁紧力不均，长期受振后松脱。实际选型时要注意，这类细牙薄螺母不适合用于重载吊装、大型结构件的主连接部位，因为其整体厚度较薄，螺纹啮合的有效圈数有限，重载下容易出现螺纹变形失效，更适合用于轻载、需要微调、防松要求高的辅助连接位置。

　　在三维装配验证环节，需要提前模拟扳手的操作空间，对边14mm的六角头，装配时需要预留至少18mm的周向操作空间，保证套筒或者扳手能顺利套入，不会和周边的结构件发生干涉；轴向安装空间需要预留至少4mm的余量，方便螺母顺利旋入到指定锁紧位置，同时要注意和被连接件的接触面硬度匹配，如果被连接件是铝合金、塑料等软质材料，建议在螺母和工件之间增加平垫圈，分散锁紧压力，避免压伤工件表面。螺纹配合的公差带选用6H级，和常用的6g级外螺纹配合时，能保证合适的配合间隙，既不会因为间隙过大出现旷量，也不会因为间隙过小导致装配卡滞，在有洁净要求的使用场景下，螺纹表面不能有毛刺、铁屑残留，建模时可以在螺纹收尾处设计退刀槽，方便机加工时排屑，也能避免螺纹末端的不完整牙型影响装配。
