卡通小黄人仆从手办3D打印结构设计

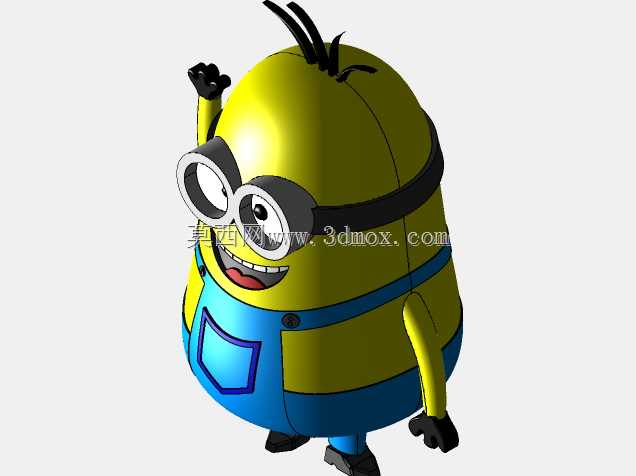

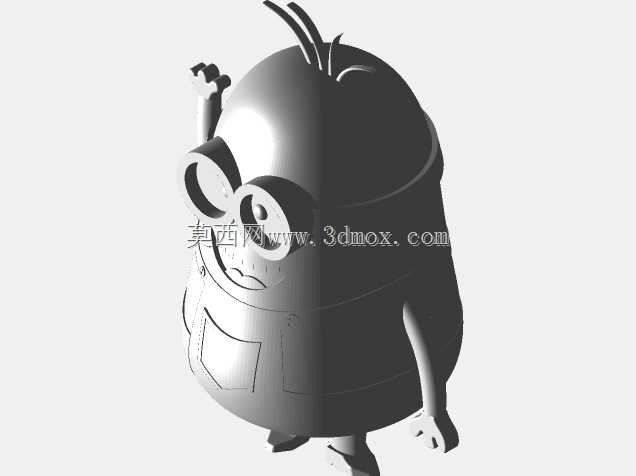

　　本次完成的卡通仆从形象三维结构，主要面向桌面级FDM3D打印的手办制作场景，适配文创周边定制、桌面摆件生产、潮玩小批量打样的实际需求，可直接用于打印后做涂装处理，也可作为潮玩设计的基础原型做二次改型。从实际打印落地的角度出发，建模阶段就做了针对性的结构拆分优化，整体造型采用站立式单主体结构，总高度控制在120mm左右，最大宽度72mm，前后厚度58mm，整体安装边界完全适配主流220*220mm打印幅面的桌面3D打印机，无需额外拆分大件就能直接整版打印，降低新手用户的打印门槛。外形设计上还原了经典卡通仆从的识别特征：黄色椭球形头部搭配单束翘起的发丝，黑色护目镜结构做了0.8mm的凸起分层，打印时无需额外支撑就能形成清晰的轮廓边界，

　　蓝色背带工装裤的口袋位置做了1.2mm的内凹结构，涂装时可以直接做分色处理，无需额外贴纸补色。手部结构做了姿态优化，单侧抬起挥手的姿态，手臂与身体的连接位置做了2mm的圆角过渡，避免打印时出现层间断裂的问题，手部黑色手套部分与手臂黄色主体做了0.3mm的台阶差，方便后期分色涂装时做遮盖处理，不会出现颜色溢边的问题。脚部的黑色皮鞋结构做了平底设计，底部接触面积达到320平方毫米，打印完成后无需额外底座就能稳定站立，重心位置经过校核，整体重心落在双脚支撑面的中心区域，放置在光滑桌面时不会出现倾倒问题。建模过程中所有外表面的圆角都控制在R1-R3之间，既保留卡通形象的圆润质感，又避免大圆角导致的打印层纹明显问题，

　　所有悬空角度都控制在45度以内，除了护目镜下方的极小区域外，其余位置都无需添加打印支撑，减少后期支撑拆除的打磨工作量，降低打印耗材的额外损耗。从功能特性来看，该模型除了作为摆件使用外，还可以在头部预留的空腔位置加装小型LED灯组，改装成发光桌面摆件，空腔的壁厚控制在2mm，既保证打印时的结构强度，又能留出足够的空间放置纽扣电池与灯珠，改装时无需对主体结构做大量切削。工装裤的背带位置做了0.5mm的凸起结构，打印完成后可以搭配细尼龙绳做真实的背带效果，提升手办的真实质感。在实际应用场景中，该模型既可以作为3D打印入门的练习模型，帮助新手熟悉PLA耗材的打印参数调试，也可以作为文创门店的定制化产品，根据客户需求调整尺寸大小，

　　制作成钥匙扣、车载摆件等不同衍生产品，小批量生产时打印单个模型的耗材用量约为18g，打印时长控制在2小时左右，具备较高的生产性价比。结构校核阶段针对打印后的受力情况做了模拟，手部抬起位置的最大应力出现在手臂与身体的连接位置，通过加厚连接位置的壁厚到2.5mm，能够承受日常拿取时的外力，不会出现轻易断裂的问题，整体壁厚均匀控制在1.8-2.5mm之间，避免打印时出现壁厚差异过大导致的翘曲变形问题，底部平底结构做了0.2mm的轻微内凹，避免打印时底部边缘翘边导致的放置不稳问题。
